Синхронная перекрестная затяжка шпилек (болтов) разъемного соединения

Методика синхронной затяжки заключается в одновременном затягивании нескольких (или всех) шпилек (болтов) одного разъемного соединения, для чего применяется способ осевой вытяжки шпильки (болта).

Такой способ необходим при затяжке шпилек крышек сосудов, работающих под давлением, фланцев трубопроводов, автоклавов, теплообменников и другого оборудования, где требования к качеству сборки и герметичности соединения высоки. В случаях, когда последовательная затяжка крепежа приведет к перекосу деталей и неравномерному распределению усилий по крепежу соединения.

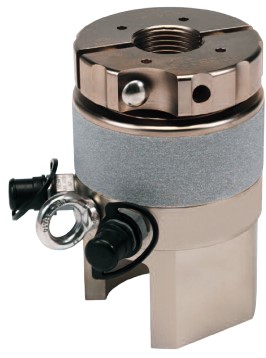

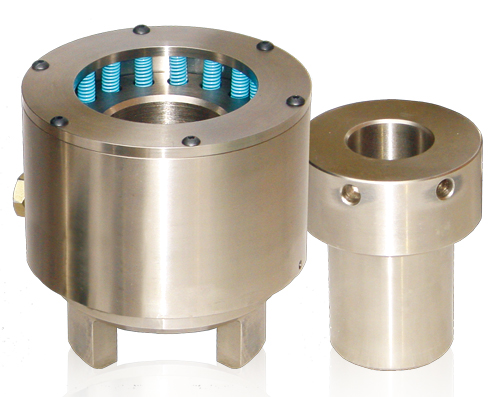

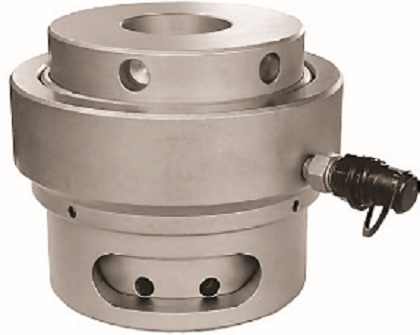

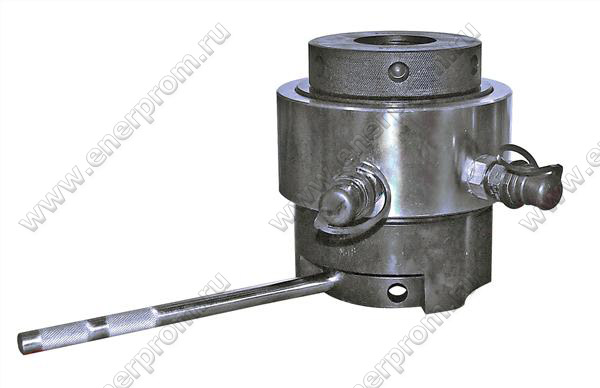

Для синхронной затяжки нескольких (или всех) шпилек (болтов) одного разъемного соединения удобно использовать системы тензорных домкратов (шпильконатяжителей), питающуюся от одной насосной станции или ручного насоса.



 затягиваемый болт
 незатянутый болт
 затянутый болт

Одновременная затяжка от 100% общего количества болтов



Болтов 16, Тензорных домкратов 16

Болтов 16, Тензорных домкратов 16

Самый точный и самый быстрый вариант синхронной затяжки: все болты в соединении затягивают одновременно.

Однако, при этом требуется большое количество домкратов (по количеству болтов) и принадлежностей (рукавов, манометров, быстроразъемных соединений), и применения насоса с баком большой емкости.

Процесс затяжки прост: на каждый болт установлен тензорный домкрат, все домкраты подключены к общему источнику гидропитания высокого давления, все болты затягиваются одновременно.

Этот вариант обеспечивает максимальную равномерность распределения усилий затяжки по всем точкам соединения.

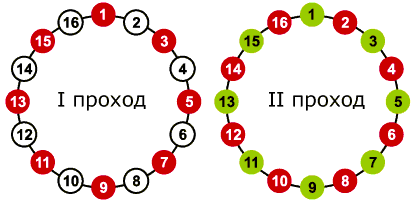

Одновременная затяжка 50% от общего количества болтов

В этом случае болты затягивают одновременно через один, что позволяет вдвое сократить количество домкратов. В нашем примере (см. схему), требуется только 8 тензорных домкратов и соединительных принадлежностей к ним.

Процесс затяжки осуществляется в две стадии: сначала затягивают одну половину болтов, затем другую.

Рекомендуется каждую группу болтов затягивать в 2 этапа. Таким образом, затяжка будет включать 4 цикла нагнетания давления в гидроцилиндры тензорных домкратов.

Равномерность нагрузки при таком варианте работы несколько меньше, чем при 100% синхронной затяжке, но разброс остаточного усилия затяжки не выходит за пределы допустимых значений.

Кроме того, время работы больше, чем в предыдущем случае.



Болтов 16, Тензорных домкратов 8
При синхронной затяжке маркируйте тензорные домкраты порядковыми номерами согласно процедуры затяжки!


Болтов 16, Тензорных домкратов 8

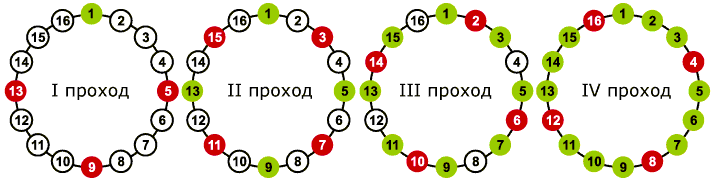

Одновременная затяжка 25% от общего количества болтов

При этом варианте болты одновременно затягивают через три. Для обеспечения требуемой равномерности нагрузки, каждый из четырех проходов должен последовательно повторяться четыре раза, т.е. 16 циклов приложения усилия шпильконатяжителя.



Болтов 16, Тензорных домкратов 4
