Гидравлическое оборудование стенда для испытаний сейсмоизолирующих систем

В «Энерпром», по заказу ООО «ЦКТИ-ВИБРОСЕЙСМ», разработано, изготовлено и введено в эксплуатацию гидравлическое оборудование стенда для испытаний сейсмоизолирующих систем. Такой стенд относится к области техники, предназначенной для имитации землетрясений; для изучения и аттестации сейсмоизолирующих и сейсмозащитных систем на антисейсмичность.

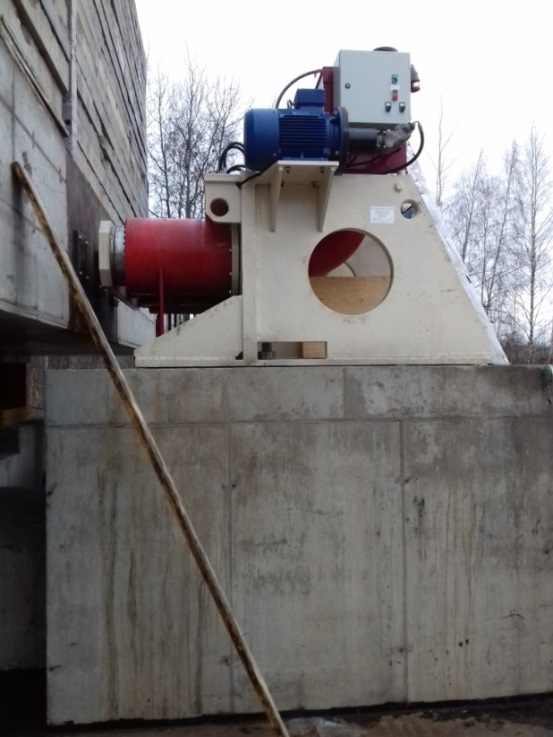

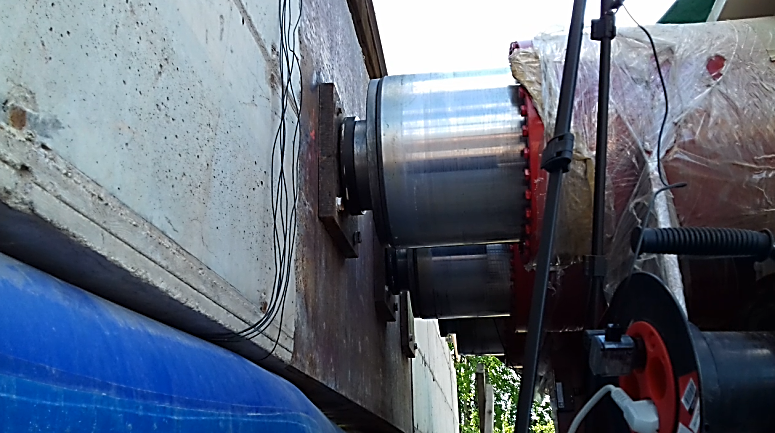

Испытываемая сейсмоизолирующая, или сейсмозащитная система размещается на стенде между частями макета испытываемого сооружения. Гидравлическое оборудование предназначено для перемещения платформы с грузом в горизонтальной плоскости, чтобы имитировать движение земной коры между частями макета испытываемого сооружения.

Основные технические характеристики оборудования ГО СИСИС 1000



Параметры

Значения

Номинальное давление, МПа (кг/см²)

32 (320)

Максимальное усилие, не менее, тс

1000

Количество гидроцилиндров, шт

3

Максимальное перемещение, мм, не менее

300

Максимальная скорость перемещения при возврате, м/сек

0,7

Потребляемая мощность, кВт

15

Рабочая жидкость

ВМГЗ ТУ38.101479-86,

МГЕ-10А ОСТ38 01281-82

Диапазон рабочих температур, °С

от -20 до +40

Климатическое исполнение

УХЛ1 ГОСТ15150-69

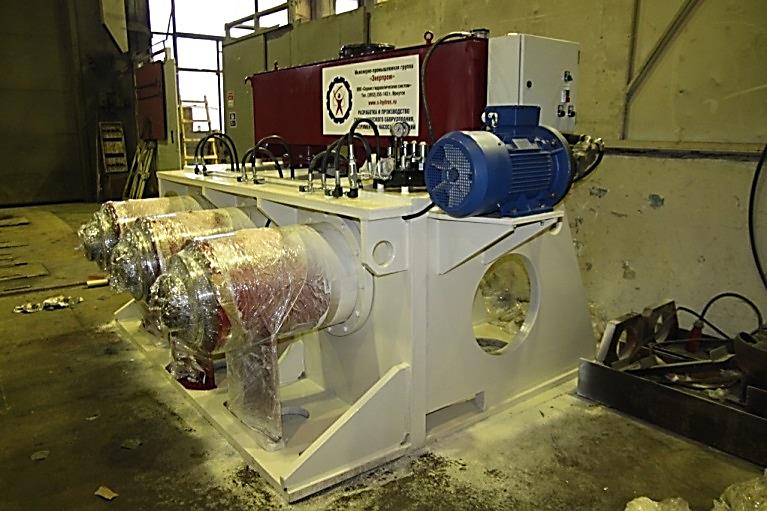

Основными составными частями гидравлического оборудования являются:

  • рама опорная;

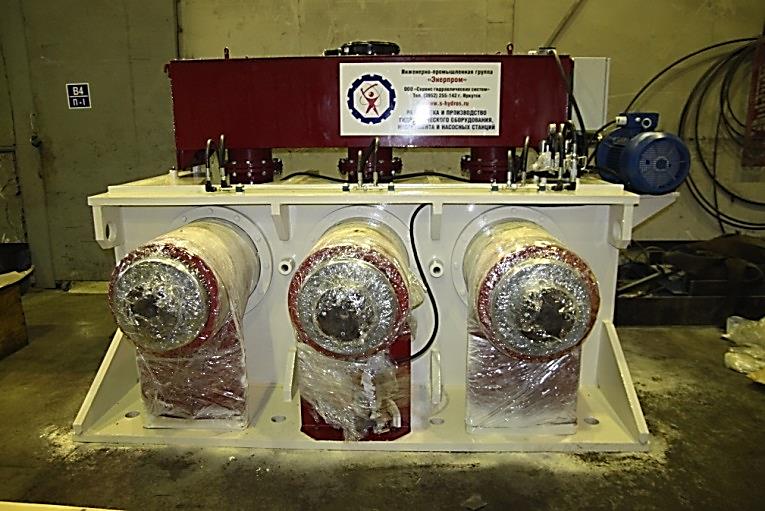

  • три гидроцилиндра с суммарным усилием не менее 1000 тс;
  • насосная станция, состоящая из бака, насосного модуля, блока управления, трубопроводов, электрооборудования;
  • клапаны наполнения; отводы и выносной пульт управления.

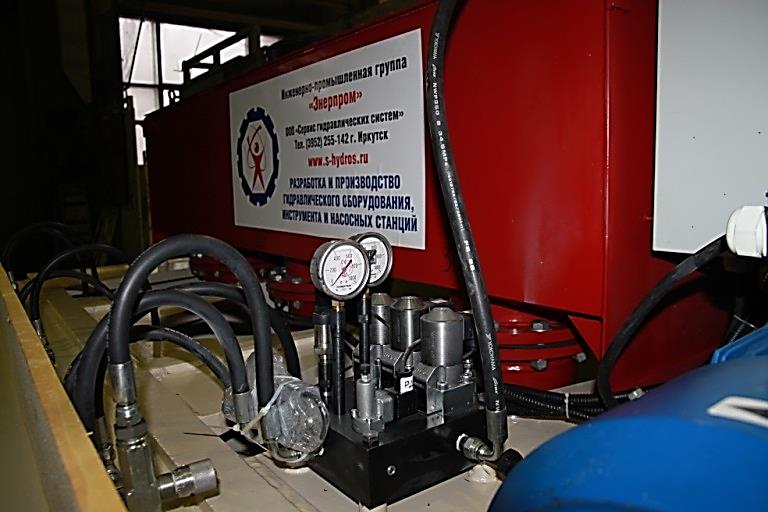

Блок гидроуправления включает плиту монтажную, на которой установлены:

  • манометр;
  • датчик давления;
  • гидрораспределители с электромагнитным управлением;
  • клапаны напорные и редукционный.

Электрооборудование стенда состоит из:

  • шкафа управления насосной станцией;
  • выносного пульта управления;
  • электродвигателя гидравлического насоса;
  • электромагнитных клапанов;
  • датчика давления и лазерного датчика перемещения.

Шкаф управления предназначен для организации включения двигателя насосной станции и управляющих электромагнитов гидравлических клапанов, определяющих алгоритм работы гидравлического оборудования.

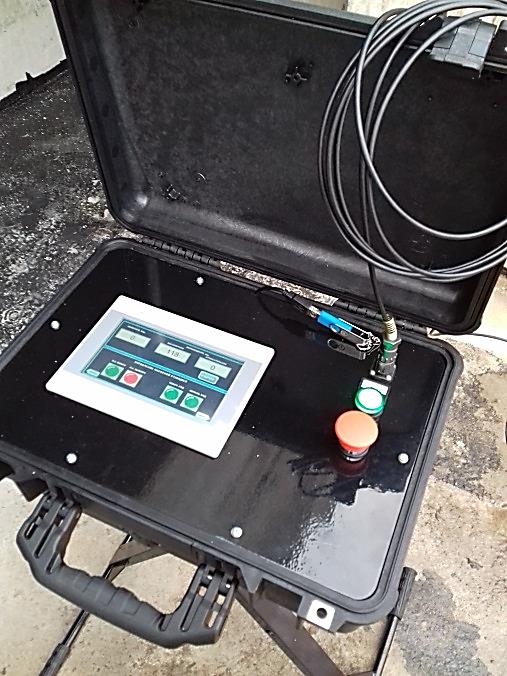

Выносной пульт управления предназначен для дистанционного управления гидравликой оборудования, регистрации давления насосной станции и перемещения объекта. Запись информации на цифровой носитель с последующей обработкой на компьютере.

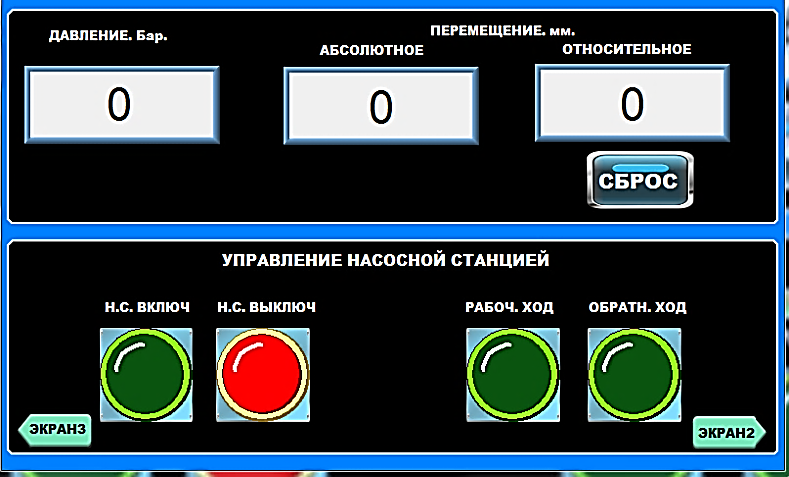

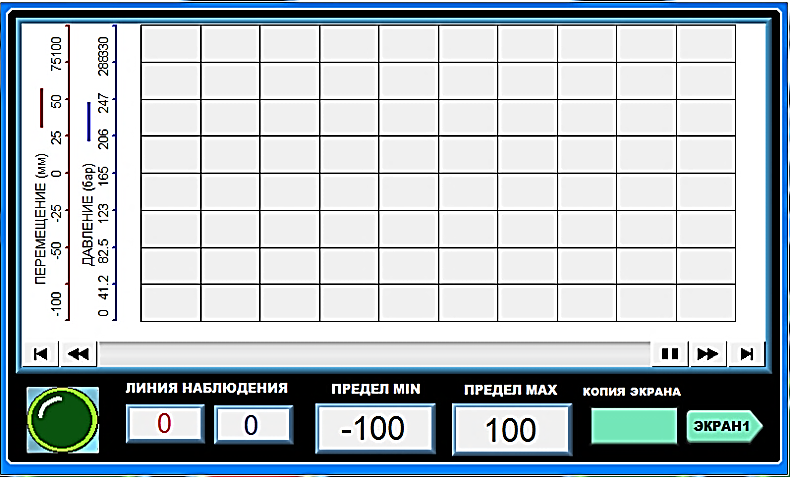

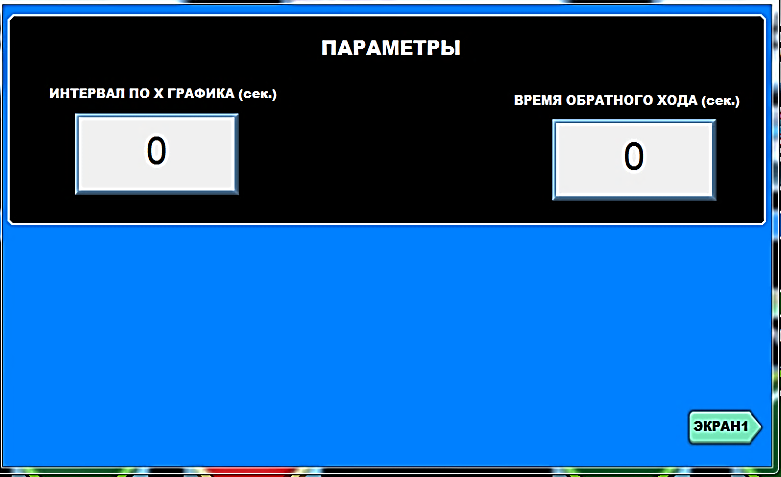

Меню монитора выносного пульта состоит из трёх экранов: на экране №1 (основной управляющий экран) размещены индикаторы давления в гидросистеме, перемещения и кнопки управления насосной станцией стенда; на экране №2 отображаются графики давления в гидросистеме и перемещение испытуемого объекта (графики процесса испытания); на экране №3 можно задать два параметра: ИНТЕРВАЛ ПО ОСИ Х ГРАФИКА (сек.); ВРЕМЯ ОБРАТНОГО ХОДА (сек.),-определяет время включенного состояния гидравлического клапана сброса давления в цилиндрах, время записи процесса испытания.

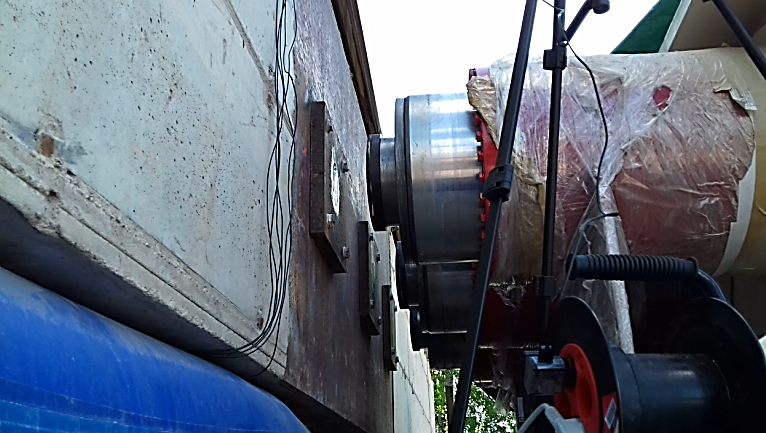

Для проведения испытаний объекта выдвинуть плунжеры домкратов на нужное расстояние до соприкосновения с платформой груза, создав небольшое давление и остановиться, обнулить показания датчика перемещений на мониторе выносного пульта; продолжить движение на необходимый ход. Для возврата плунжеров следует изменить направление потока гидравлической жидкости, нажав кнопку «ОБРАТНЫЙ ХОД» пульта управления. Параметр «ВРЕМЯ ОБРАТНОГО ХОДА» (сек.) определяет время включенного состояния гидравлического клапана сброса давления в цилиндрах, время записи процесса испытания.

Перемещение плунжеров гидроцилиндров и, соответственно, нагружение испытываемой сейсмоизолирующей системы осуществляется за счет усилия, возникающего при подаче гидравлической жидкости под давлением из насосной станции в рабочие полости гидроцилиндров. Возврат плунжеров в исходное положение осуществляется за счет сил, возникающих в стенде. Скорость возврата плунжеров и всей системы определяется в зависимости от усилий, возникающих в стенде и пропускной способности клапанов наполнения. Оборудование позволяет производить динамические испытания для воспроизведения в реальном времени сейсмической активности при помощи высокотоннажных гидроцилиндров и клапанов наполнения с высоким расходом отвода рабочей жидкости, обеспечивающих высокую максимальную скорость перемещения плунжеров при возврате, 0,7 м/сек.

Стенд для испытаний сейсмоизолирующих систем, оснащенный гидравлическим оборудованием «Энерпром», позволит выполнять разработку проектных решений по защите сооружений и оборудования промышленных объектов от динамических воздействий природного и техногенного характера.





Меню монитора выносного пульта
