Станции насосные малогабаритные, двухступенчатые

Станции насосные малогабаритные, двухступенчатые

Предназначены для привода гидроцилиндров с гидравлическим, пружинным, гравитационным возвратом поршня и с небольшим рабочим объемом, соответствующего гидравлического инструмента. Номинальное давление 70 МПа, малый вес, удобны для применения с гидравлическим инструментом часто перемещаемым с объекта на объект, или для встраивания в оборудование.

Двухступенчатая подача обеспечивает на низком давлении увеличенный уровень подачи рабочей жидкости, что ускоряет преодоление свободного хода поршня инструмента и его возврат, сокращая общее время выполнения операции; вторая ступень при высоком давлении (70 МПа) и меньшей производительности служит для получения рабочего усилия исполнительного механизма.

Модели НЭЭ2/70-5/0,5А4Ф2-З, НЭЭ2/70-4/0,6А2Ф2-З, НЭЭ2/70-5/0,7А2Ф2-З,-исполнение с закрытым, литым из высокопрочного пластика, корпусом защищает гидравлические и электрические компоненты насосной станции от влаги, пыли и механических повреждений. Применяются для привода гидравлического инструмента с пружинным, гравитационным возвратом поршня.

Гидрораспределитель,-разгрузочный кран с электромагнитным управлением. Предохранительный клапан не допускает превышения настроенного рабочего давления в гидросистеме. Оснащены дистанционным пультом управления (кабель длиной 2 м), манометром, указателем уровня масла в баке.

Напряжение электропитания 220 В

НЭЭ2/70-5/0,5А4Ф2-З

]

НЭЭ2/70-5/0,7А2Ф2-З

НЭЭ2/70-4/0,6А2Ф2-З

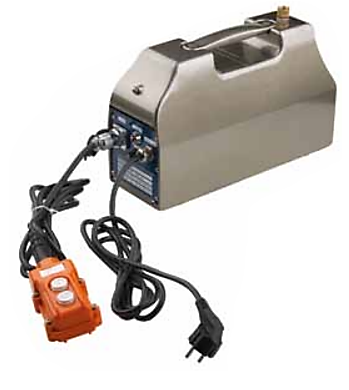

Модели НЭН2/70-5/0,7А8Ф(Т)2, НЭН2/70-5/0,7А8Ф(Т)2-З оснащены гидрораспределителем,-разгрузочным краном с электромагнитным управлением, пульт дистанционного управления педаль.

Модели НЭН2/70-5/0,7А8Ф(Т)2-З выполнены с защитным кожухом. Применяются для привода гидравлического инструмента с пружинным, гравитационным возвратом поршня.

Модели НЭН2/70-5/0,7И8Ф(Т)2 оснащены 4-х-линейным 3-х-позиционным гидрораспределителем с электромагнитным управлением, управление педалью, применяются для привода гидравлического инструмента с гидравлическим, пружинным, гравитационным возвратом поршня.

Исполнение электропривода на напряжение электропитания 220В или 380В.



НЭН2/70-5/0,7А8Ф(Т)2-З

НЭН2/70-5/0,7А8Ф(Т)2

НЭН2/70-5/0,7И8Ф(Т)2

Модели НЭР2/70-5/0,7А8Ф(Т)2 оснащены гидрораспределителем,-разгрузочным краном с ручным управлением.Применяются для привода гидравлического инструмента с пружинным, гравитационным возвратом поршня.

Модели НЭР2/70-5/0,7И8Ф(Т)2 оснащены 4-х-линейным 3-х-позиционным гидрораспределителем с ручным управлением. Применяются для привода гидравлического инструмента с гидравлическим, пружинным, гравитационным возвратом поршня. Исполнение электропривода на напряжение электропитания 220В или 380В.

НЭР2/70-5/0,7И8Ф(Т)2

НЭР2/70-5/0,7А8Ф(Т)2

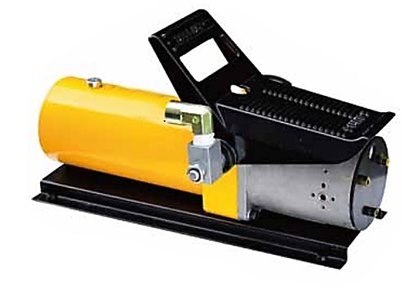

Модели НПН-0.85/0.17А0,69-2, НПН-0.85/0.17А1,7-2 выполнены с пневматическим приводом. Компактные, прочный корпус; привод от системы сжатого воздуха; управление гидрораспределителем (разгрузочный кран) педалью.

Применяются для привода гидравлического инструмента с пружинным, гравитационным возвратом поршня. Безопасное применение на взрыво/пожароопасных производствах.

В линии подачи сжатого воздуха применить блок подготовки воздуха без распылителя масла (заказать отдельно). Номин. давление воздуха, бар/подача, л/мин, 5-8/310.

НПН-0.85/0.17А0,69-2

НПН-0.85/0.17А1,7-2





Технические характеристики малогабаритных насосных станций



Модель

Мощность, кВт

Номин. давление, МПа

Подача, л/мин

Полезный объем бака, л

Габариты, мм, LхBхH

Масса, кг

1-я ступень

2-я ступень

1-я ступень

2-я ступень



Станции насосные малогабаритные, двухступенчатые, с электроприводом



с электромагнитным управлением, с разгрузочным краном

НЭЭ2/70-5/0,5А4Ф2-З

0,35

2

70

5

0,5

4

390х235х295

17,5

НЭЭ2/70-4/0,6А2Ф2-З

0,75

2

70

4

0,6

2

235х160х405

18,7

НЭЭ2/70-5/0,7А2Ф2-З

1,2

2

70

5

0,7

2

210х145х330

11

НЭН2/70-5/0,7А8Ф2

0,75

2

70

5

0,7

8

325х255х565

25,9

НЭН2/70-5/0,7А8Т2

0,75

2

70

5

0,7

8

325х255х565

25,9

НЭН2/70-5/0,7А8Ф2-З

0,75

2

70

5

0,7

8

305х245х515

25,2

НЭН2/70-5/0,7А8Т2-З

0,75

2

70

5

0,7

8

305х245х515

25,2



с ручным управлением, с разгрузочным краном

НЭР2/70-5/0,7А8Ф2

0,75

2

70

5

0,7

8

305х245х510

22

НЭР2/70-5/0,7А8Т2

0,75

2

70

5

0,7

8

305х245х510

22



с ручным управлением, с 3-х-позиционным распределителем

НЭР2/70-5/0,7И8Ф2

0,75

2

70

5

0,7

8

305х245х510

26

НЭР2/70-5/0,7И8Т2

0,75

2

70

5

0,7

8

305х245х510

26



с электромагнитным управлением, с 3-х-позиционным распределителем

НЭН2/70-5/0,7И8Ф2

0,75

2

70

5

0,7

8

325х255х450

29,2

НЭН2/70-5/0,7И8Т2

0,75

2

70

5

0,7

8

325х255х450

29,2



Малогабаритные насосные станции с пневматическим приводом

НПН-0.85/0.17А0,69-2

-

-

70

0.85

0.17

0,69

370×180×190

8,9

НПН-0.85/0.17А1,7-2

-

-

70

0.85

0.17

1,7

280×150×220

8,1
