08.09.2017

Выпрессовщик центрального пальца балансирной балки бульдозера Caterpillar D9R

Изделие ВП100ББК-К предназначено для выпрессовки центрального пальца балансирной балки бульдозера Caterpillar D9R при демонтаже балансирной балки в ходе выполнения ремонтных работ ходовой части. Выпрессовщик, модель ВП100ББК-К, поставляется в комплекте с ручным насосом и соединительно-распределительными компонентами гидросистемы; модель ВП100ББК,-без ручного насоса и компонентов гидросистемы.

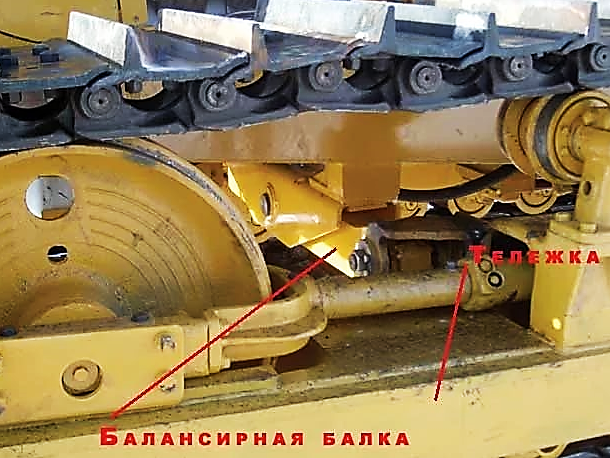

*) Шарнирные балансирные балки на оси качания сохраняют ориентацию рамы опорных катков при работе бульдозера.

Технические характеристики выпрессовщика

Артикул

Номин. давление, МПа

Номин. усилие, тс

Ход поршня, мм

Рабочий объем, л

Габариты в установленном состоянии, ДхШхВ, мм

Масса,кг

ВП100ББК

70

100

50

0,76

342х320х215

43,6

Состав выпрессовщика гидравлического ВП100ББК:

  • домкрат с полым штоком ДП50Г50, Ø отверстия в штоке 33 мм (2 шт),
  • реакционная балка,
  • шпилька тяговая,
  • гайка,
  • шпильки опорные (2 шт).

Состав комплекта ВП100ББК-К:

  • выпрессовщик ВП100ББК,
  • ручной насос НРГ-7020Р, РВДИ1000К, длина 1 м (2 шт), РВДИ3000К, длина 3 м (4 шт),
  • кран регулировочный 2-х-ходовой КР-2 (1 шт),
  • распределитель линейный РПЛ1-4 (1шт),
  • полумуфта БРСД004 (2 шт).

Порядок применения выпрессовщика:

В соответствии с указаниями инструкции компании Caterpillar Inc по ремонту ходовой части бульдозеров D9R освободить балансирную балку от рам опорных катков и обеспечить ее предохранение от падения.

Установить выпрессовщик в рабочее положение:

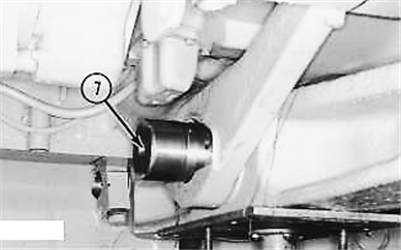

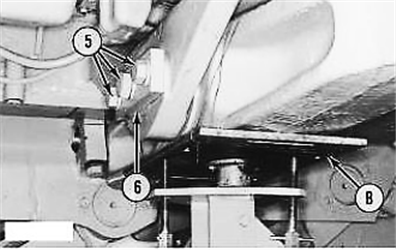

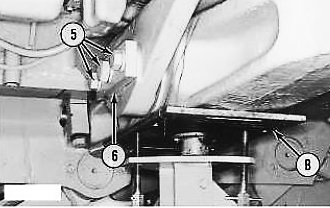

  • открутить болты и снять планку с седла балансирной балки для доступа к центральному пальцу;
  • закрутить шпильку тяговую в отверстие центрального пальца (резьба 1 1/4 -12UNF-2A);
  • закрутить шпильки опорные в смежные с центральным пальцем отверстия в седле (резьба 1-14UNS-2A);
  • установить домкраты ДП50Г50 на шпильки опорные;

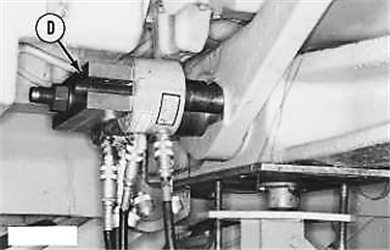

  • установить реакционную опору на шпильку тяговую и шпильки опорные, закрутить гайку на шпильку тяговую со стороны реакционной опоры до полного прижатия домкратов к седлу;
  • подать давление в поршневые полости домкратов, наблюдать полное выдвижение штоков на 50 мм и выпрессовку пальца, снять выпрессовщик.
  • Удалить палец, удалить балансирную балку следуя инструкции компании Caterpillar Inc.
