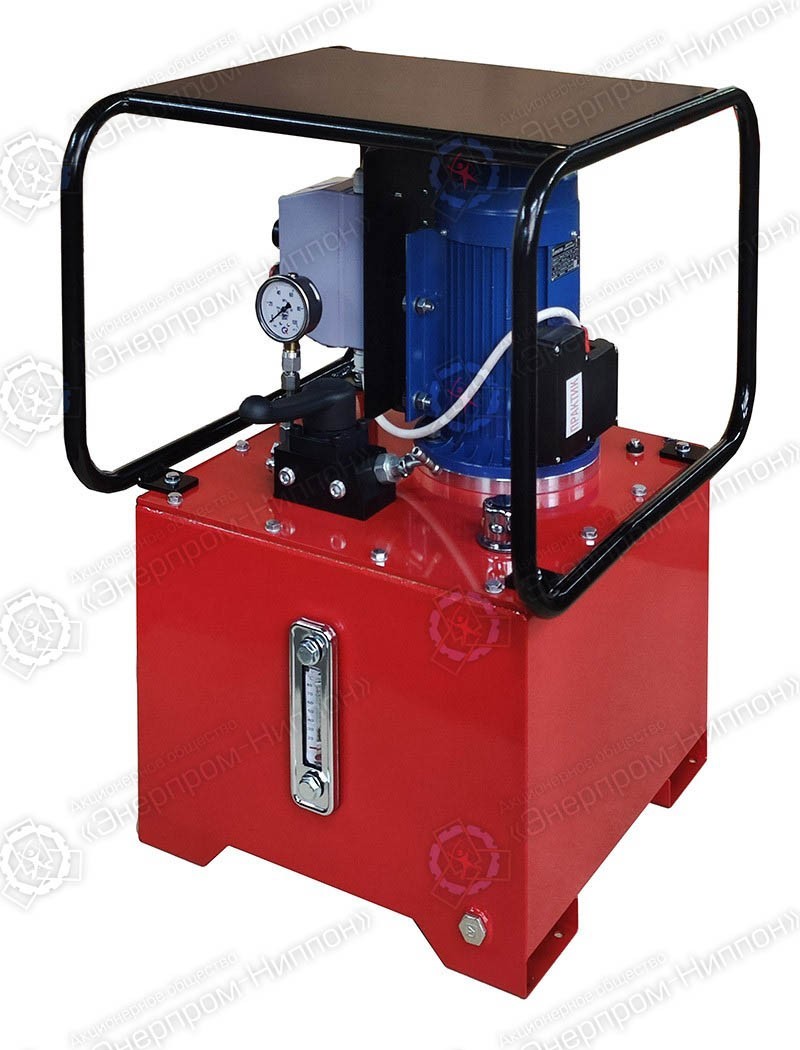

Маслостаниции с электроприводом, ручным управлением и одноступенчатой подачей НЭР
 |
Предназначены для обеспечения гидравлической энергией промышленного гидравлического инструмента высокого давления одностороннего и двухстороннего действия.
Управление гидравлическим потоком осуществляется вручную рукояткой гидрораспределителя.
Являются малобюджетной альтернативой маслостанциям с двухступенчатой подачей рабочей жидкости.
В стандартной комплектации оборудованы напорным манометром, предохранительным клапаном, фильтром слива, термодатчиком и уровнемером.
Одноступенчатая подача масла идеально подходит для операций, требующих постоянного уровня подачи масла независимо от давления, например, опрессовка или тестирование.
Оснащены гидронасосом и распределителями Bieri Swiss Hydraulics (Швейцария), смонтированными на монтажной плите.
|
Обозначение |
Тип |
Функция |
Инструмент |
Назначение |
|||
|
|
|
|
|
|
|||
|
А |
разгрузочный кран |
|
|
|
|
|
идеальное решение для инструмента одностороннего действия: опрессовщиков, резаков, пресс-перфораторов, домкратов гидравлических |
|
И |
трехпозиционный четырехлинейный распределитель |
|
|
|
|
|
решение задач по подъему грузов и других производственных задач: обеспечивает нагнетание давления, удержание и возврат |
Маслостанции поставляются с заполненным гидравлической жидкостью маслобаком.
Масса указана с учетом залитого масла.
|
Подача, л/мин |
Номинальный объем бака, л |
||||||
|
5 |
10 |
20 |
25 |
40 |
60 |
100 |
|
|
0,2 |
20 |
26 |
39 |
- |
- |
- |
- |
|
0,5 |
22 |
30 |
41 |
|
|
|
|
|
1,0 |
26 |
36 |
47 |
- |
- |
- |
- |
|
2,0 |
26 |
36 |
47 |
|
100 |
123 |
170 |
|
3,0 |
- |
40 |
51 |
- |
100 |
123 |
170 |
|
5,0 |
|
|
|
111 |
130 |
152 |
205 |
|
10,0 |
- |
- |
- |
121 |
140 |
162 |
215 |
|
Объем бака, л |
Габариты (ДхШхВ), мм |
|
5 |
300x250x450 |
|
10 |
450x300x510 |
|
20 |
450x300x620 |
|
25 |
500x500x700 |
|
40 |
500x500x700* |
|
60 |
500x500x1020** |
|
100 |
500x500x1400*** |
Для маслостанций:
* с подачей 10 л/мин - 500х500х1000
** с подачей 10 л/мин - 500х500х1400
*** с подачей 10 л/мин - 500х500х1500
|
Н
|
Э
|
Р
|
-
|
2,0
|
А
|
40
|
Т
|
1
|
-
|
В
|
|
|
| 1 |
2
|
3
|
4
|
|
5
|
6
|
7
|
8
|
9
|
|
10
|
11
|
| 1 Количество потоков |
1 поток (по умолчанию)
|
| 2 Тип продукта |
Н - насосная станция
|
| 3 Тип привода | Э - электродвигатель |
| 4 Тип управления | Р - ручное управление |
| 5 Номинальная подача, л/мин | 0,2; 0,5; 1; 2; 3; 5; 10; |
| 6 Тип распределителя | А - разгрузочный кран И - трехпозиционный четырехлинейный гидрораспределитель |
| 7 Объем бака, л. | 5, 10, 20, 25, 40, 60, 100 |
| 8 Вольтаж электродвигателя | Т - трехфазный электродвигатель переменного тока, 380 В, 50 ГЦ Ф - однофазный электродвигатель переменного тока, 220 В, 50 Гц (для мощностей до 2,2 кВт) |
| 9 Количество ступеней насоса | 1 - одноступенчатый насос |
| 10 Комплектация | B - Bieri Swiss Hydraulics |
| 11 Опции | Б2..6 - бонки коллекторные для подсоединения 2-6 раб. механизмов Др - дросселирование расхода З - защитная рама Кл - колеса на раме П - подогрев рабочей жидкости С - складывающиеся ручки для переноски Ф - дополнительный фильтр Х - охлаждение рабочей жидкости Ч - частотное регулирование электродвигателя |
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Заказ
|
Срав- нить
|
Модель | Подача, л/мин | Объем бака, л | Двигатель, кВт | Масса, кг | Габариты, ДхШхВ, мм |
|
|
НЭР-0,2А5Т1-В | 0.2 | 5 | Т 380В | 20 | 300x250x450 |
|
|
|
НЭР-0,2А5Ф1-В | Ф 220В |
||||
|
|
|
НЭР-0,2А10Т1-В | 10 | Т 380В | 26 | 450x300x510 |
|
|
|
|
НЭР-0,2А10Ф1-В | Ф 220В |
||||
|
|
|
НЭР-0,2А20Т1-В | 20 | Т 380В | 39 | 450x300x620 |
|
|
|
|
НЭР-0,2А20Ф1-В | Ф 220В |
||||
|
|
|
НЭР-0,2И5Т1-В | 5 | Т 380В | 20 | 300x250x450 |
|
|
|
|
НЭР-0,2И10Т1-В | 10 | 26 | 450x300x510 |
||
|
|
|
НЭР-0,2И20Т1-В | 20 | 39 | 450x300x620 |
||
|
|
|
НЭР-0,2И5Ф1-В | 5 | Ф 220В | 20 | 300x250x450 |
|
|
|
|
НЭР-0,2И10Ф1-В | 10 | 26 | 450x300x510 |
||
|
|
|
НЭР-0,2И20Ф1-В | 20 | 39 | 450x300x620 |
||
|
|
|
НЭР-0,5А5Т1-В | 0.5 | 5 | Т 380В | 22 | 300x250x450 |
|
|
|
НЭР-0,5А10Т1-В | 10 | 30 | 450x300x510 |
||
|
|
|
НЭР-0,5А20Т1-В | 20 | 41 | 450x300x620 |
||
|
|
|
НЭР-0,5А5Ф1-В | 5 | Ф 220В | 22 | 300x250x450 |
|
|
|
|
НЭР-0,5А10Ф1-В | 10 | 30 | 450x300x510 |
||
|
|
|
НЭР-0,5А20Ф1-Б | 20 | 41 |
|||
|
|
|
НЭР-0,5И5Т1-В | 5 | Т 380В | 22 | 300x250x450 |
|
|
|
|
НЭР-0,5И10Т1-В | 10 | 30 | 450x300x510 |
||
|
|
|
НЭР-0,5И20Т1-В | 20 | 41 | 450x300x620 |
||
|
|
|
НЭР-0,5И5Ф10-В | 5 | Ф 220В | 22 | 300x250x450 |
|
|
|
|
НЭР-0,5И10Ф1-В | 10 | 30 | 450x300x510 |
||
|
|
|
НЭР-0,5И20Ф1-В | 20 | 41 | 450x300x620 |
||
|
|
|
НЭР-1,0А5Т1-В | 1 | 5 | Т 380В | 26 | 300x350x450 |
|
|
|
НЭР-1,0А10Т10В | 10 | 36 | 450x300x510 |
||
|
|
|
НЭР-1,0А20Т1-В | 20 | 47 | 450x300x620 |
||
|
|
|
НЭР-1,0А5Ф1-В | 5 | Ф 220В | 26 | 300x250x450 |
|
|
|
|
НЭР-1,0А10Ф1-В | 10 | 36 | 450x300x510 |
||
|
|
|
НЭР-1,0А20Ф1-В | 20 | 47 | 450x300x620 |
||
|
|
|
НЭР-1,0И5Т1-В | 5 | Т 380В | 26 | 300x250x450 |
|
|
|
|
НЭР-1,0И5Ф1-В | Ф 220В |
||||
|
|
|
НЭР-1,0И10Т1-В | 10 | Т 380В | 36 | 450x300x510 |
|
|
|
|
НЭР-1,0И10Ф1-В | Ф 220В |
||||
|
|
|
НЭР-1,0И20Т1-В | 20 | Т 380В | 47 | 450x300x620 |
|
|
|
|
НЭР-1,0И20Ф1-В | Ф 220В |
||||
|
|
|
НЭР-2,0А5Т1-В | 2 | 5 | Т 380В | 26 | 300x250x450 |
|
|
|
НЭР-2,0А10Т1-В | 10 | 36 | 450x300x510 |
||
|
|
|
НЭР-2,0А20Т1-В | 20 | 47 | 450x300x620 |
||
|
|
|
НЭР-2,0А40Т1-В | 40 | 100 | 500x500x700 |
||
|
|
|
НЭР-2,0А60Т1-В | 60 | 123 | 500x500x1020 |
||
|
|
|
НЭР-2,0А100Т1-В | 100 | 170 | 500x500x1400 |
||
|
|
|
НЭР-2,0А5Ф1-В | 5 | Ф 220В | 25 | 300x250x450 |
|
|
|
|
НЭР-2,0А10Ф1-В | 10 | 36 | 450x300x510 |
||
|
|
|
НЭР-2,0А20Ф1-В | 20 | 47 | 450x300x620 |
||
|
|
|
НЭР-2,0А40Ф1-В | 40 | 100 | 500x500x700 |
||
|
|
|
НЭР-2,0А60Ф1-В | 60 | 123 | 500x500x1020 |
||
|
|
|
НЭР-2,0А100Ф1-В | 100 | 170 | 500x500x1400 |
||
|
|
|
НЭР-2,0И5Т1-В | 5 | Т 380В | 26 | 300x250x450 |
|
|
|
|
НЭР-2,0И10Т1-В | 10 | 36 | 450x300x510 |
||
|
|
|
НЭР-2,0И20Т1-В | 20 | 47 | 450x300x620 |
||
|
|
|
НЭР-2,0И40Т1-В | 40 | 100 | 500x500x700 |
||
|
|
|
НЭР-2,0И60Т1-В | 60 | 123 | 500x500x1020 |
||
|
|
|
НЭР-2,0И100Т1-В | 100 | 170 | 500x500x1400 |
||
|
|
|
НЭР-2,0И5Ф1-В | 5 | Ф 220В | 26 | 300x250x450 |
|
|
|
|
НЭР-2,0И10Ф1-В | 10 | 36 | 450x300x510 |
||
|
|
|
НЭР-2,0И20Ф1-В | 20 | 47 | 450x300x620 |
||
|
|
|
НЭР-2,0И40Ф1-В | 40 | 100 | 500x500x700 |
||
|
|
|
НЭР-2,0И60Ф1-В | 60 | 123 | 500x500x1020 |
||
|
|
|
НЭР-2,0И100Ф1-В | 100 | 170 | 500x500x1400 |
||
|
|
|
НЭР-3,0А10Т1-В | 3 | 10 | Т 380В | 40 | 450x300x510 |
|
|
|
НЭР-3,0А20Т1-В | 20 | 51 | 450x300x620 |
||
|
|
|
НЭР-3,0А40Т1-В | 40 | 100 | 500x500x700 |
||
|
|
|
НЭР-3,0А60Т1-В | 60 | 123 | 500x500x1020 |
||
|
|
|
НЭР-3,0А100Т1-В | 100 | 170 | 500x500x1400 |
||
|
|
|
НЭР-3,0И10Т1-В | 10 | 40 | 450x300x510 |
||
|
|
|
НЭР-3,0И20Т1-В | 20 | 51 | 450x300x620 |
||
|
|
|
НЭР-3,0И40Т1-В | 40 | 100 | 500x500x700 |
||
|
|
|
НЭР-3,0И60Т1-В | 60 | 123 | 500x500x1020 |
||
|
|
|
НЭР-3,0И100Т1-В | 100 | 170 | 500x500x1400 |
||
|
|
|
НЭР-5,0А25Т1-В | 5 | 25 | 111 | 500x500x700 |
|
|
|
|
НЭР-5,0А40Т1-В | 40 | 130 |
|||
|
|
|
НЭР-5,0А60Т1-В | 60 | 152 | 500x500x1020 |
||
|
|
|
НЭР-5,0А100Т1-В | 100 | 205 | 500x500x1400 |
||
|
|
|
НЭР-5,0И25Т1-В | 25 | 111 | 500x500x700 |
||
|
|
|
НЭР-5,0И40Т1-В | 40 | 130 |
|||
|
|
|
НЭР-5,0И60Т1-В | 60 | 152 | 500x500x1020 |
||
|
|
|
НЭР-5,0И100Т1-В | 100 | 205 | 500x500x400 |
||
|
|
|
НЭР-10,0А25Т1-В | 10 | 25 | 121 | 500x500x700 |
|
|
|
|
НЭР-10,0А40Т1-В | 40 | 140 |
|||
|
|
|
НЭР-10,0А60Т1-В | 60 | 162 | 500x500x1020 |
||
|
|
|
НЭР-10,0А100Т1-В | 100 | 215 | 500x500x1400 |
||
|
|
|
НЭР-10,0И25Т1-В | 25 | 121 | 500x500x1700 |
||
|
|
|
НЭР-10,0И40Т1-В | 40 | 140 | 500x500x700 |
||
|
|
|
НЭР-10,0И60Т1-В | 60 | 162 | 500x500x1020 |
||
|
|
|
НЭР-10,0И100Т1-В | 100 | 215 | 500x500x1400 |
