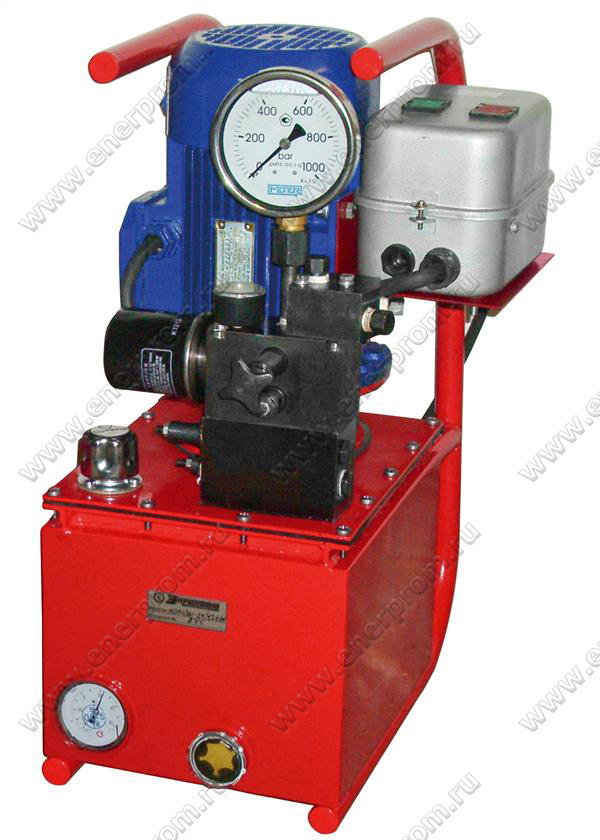

Насосные станции с электроприводом, электромагнитным управлением и двухступенчатой подачей НЭЭ
Гидростанции НЭЭ с выносным кнопочным пультом управления предназначены для обеспечения гидравлической энергией промышленного
гидравлического инструмента высокого давления одностороннего и двухстороннего действия.
В стандартной комплектации насосные станции оборудованы напорным манометром в виброустойчивом исполнении,
предохранительным клапаном, настроенным на давление 70±1,5 МПа, фильтром слива, термодатчиком и кнопочным пультом управления.
Насосные станции с двухступенчатой подачей на низком давлении обеспечивают увеличенный уровень подачи рабочей жидкости, что ускоряет преодоление свободного хода штока инструмента или его возврат, уменьшая время выполнения операции.
Допустимая температура рабочей жидкости должна находится в пределах от -10°С до +60°С.
Маслостанции НЭЭ оснащены гидронасосом и распределителями Bieri Swiss Hydraulics (Швейцария).
|
Обозначение |
Тип |
Функция |
Инструмент |
Назначение |
|||
|
|
|
|
|
|
|||
|
А |
разгрузочный кран |
|
|
|
|
|
идеальное решение для инструмента одностороннего действия: опрессовщиков, резаков, пресс-перфораторов, домкратов |
|
Г |
двухпозиционный |
|
|
|
|
|
привод гидроинструмента и цилиндров |
|
И |
трехпозиционный четырехлинейный распределитель |
|
|
|
|
|
подъем грузов и выполнение других |
Маслостанции поставляются с заполненным гидравлической жидкостью маслобаком.
Масса указана с учетом залитого масла.
|
Подача, |
Номинальный объем бака, л |
||||||
|
5 |
10 |
20 |
25 |
40 |
60 |
100 |
|
|
3/0,2 |
20 |
26 |
39 |
- |
- |
- |
- |
|
6/0,5 |
22 |
30 |
41 |
- |
- |
- |
- |
|
3/1 |
- |
36 |
46 |
- |
76 |
- |
130 |
|
6/2 |
- |
38 |
48 |
- |
78 |
88 |
138 |
|
11/2 |
- |
- |
- |
94 |
112 |
90 |
201 |
|
7/3 |
- |
- |
- |
86 |
102 |
138 |
168 |
|
24/3 |
- |
- |
- |
94 |
112 |
124 |
201 |
|
25/4 |
- |
- |
- |
86 |
120 |
120 |
208 |
|
Объем бака, л |
Габариты (ДхШхВ), мм |
|
5 |
300x250x450 |
|
10 |
450x300x510 |
|
20 |
450x300x620 |
|
25 |
500x500x700 |
|
40 |
500x500x700 |
|
60 |
500x500x1020 |
|
100 |
500x500x1400 |
В комментариях к заказу укажите необходимые параметры модели согласно расшифровки кодировки.
Варианты параметров указаны в скобках названий каждой модели.
|
Н
|
Э |
Э
|
10/70
|
-
|
24/3
|
А
|
100
|
Т
|
2
|
В
|
|
|
| 1 |
2
|
3
|
4
|
5
|
|
6 | 7 |
8
|
9
|
10
|
11
|
12 |
| 1 Количество потоков |
1 поток (по умолчанию)
|
| 2 Тип продукта |
Н - насосная станция
|
| 3 Тип привода | Э - электродвигатель |
| 4 Тип управления | Э - электромагнитное управление (выносной кнопочный пульт) |
| 5 Номинальное давление ступени низкого/высокого давления, МПа | 6/70; 10/70; 16/70; |
| 6 Номинальная подача ступени низкого/высокого давления, л/мин |
3/0,2; 6/0,5; 3/1; 6/2; 11/2; 7/3; 24/3; 25/4; |
| 7 Тип распределителя |
А - разгрузочный кран |
| 8 Объем бака, л |
5, 10, 20, 25, 40, 60, 100 |
| 9 Вольтаж электродвигателя |
Т - трехфазный электродвигатель переменного тока, 380 В, 50 ГЦ |
| 10 Количество ступеней насоса |
2 - двухступенчатый насос |
| 11 Комплектация |
B - Bieri Swiss Hydraulics |
| 12 Опции |
24В - коробка и пульт управления на 24 В |
Технические характеристики маслостанций
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Срав- нить
|
Модель | Подача на ступени низкого давления, л/мин | Подача на ступени высокого давления, л/мин | Объем бака, л | Двигатель, кВт |
|
|
НЭЭ6/70-3/0,2А(Г, И)5(10, 20)Т(Ф)2-В | 3 | 0,2 | 5-20 | 380 В (220 В) 50 Гц |
|
|
НЭЭ6/70-6/0,5А(Г, И)5(10, 20)Т(Ф)2-В | 6 | 0,5 |
||
|
|
НЭЭ16/70-3/1 А(Г, И)10(20, 40, 60, 100)Т(Ф)2-В | 3 | 1 | 10 -100 |
|
|
|
НЭЭ16/70-6/2А(Г, И)10(20, 40, 60, 100)Т(Ф)2-В | 6 | 2 |
||
|
|
НЭЭ10/70-11/2А(Г, И)25(40, 60, 100)Т(Ф)2-В | 11 | 25 -100 |
||
|
|
НЭЭ16/70-7/ЗА(Г, И)25(40, 60, 100)Т2-В | 7 | 3 | 380 В 50 Гц |
|
|
|
НЭЭ10/70-24/ЗА(Г, И)25(40, 60, 100)Т2-В | 24 |
|||
|
|

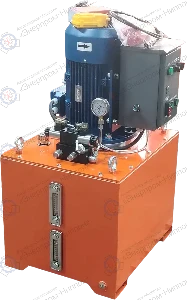

НЭЭ10/70-25/4А(Г, И)25(40, 60, 100)Т2-В | 25 | 4 |
