Установка для смены пятников грузовых вагонов в комплекте с клепатором пятника УСПП-1

Ваш персональный менеджер: Александр:

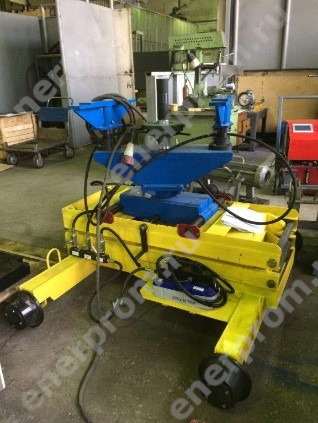

Установка УСПП-1 Установка УСПП-1 предназначена для снятия подготовленного к демонтажу пятника, а также монтажа и клепки, предварительно разогретыми заклепками, отремонтированного или нового пятника при ремонте железнодорожных вагонов всех типов.

Установка выполнена на рельсовой тележке, обеспечивающей перемещение установки под вагонами и по внутрицеховым путям.

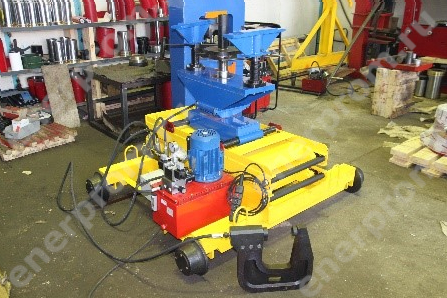

Модификацией УСПП-1 является УСПП-1Э, которая выполнена с размещенной на крае установки малогабаритной электрогидравлической насосной станцией  НЭЭ-2.0Р5Т1 с пультом ДУ.

Установка может применяться в цехах, оснащенных магистралью сжатого воздуха и кран-балкой или мостовым краном, при заводском и деповском видах ремонта подвижного состава.

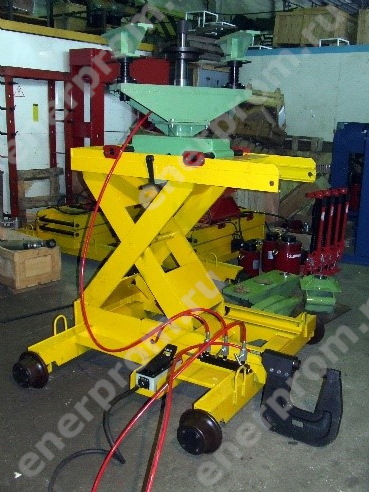

Установка УСПП-1 Основными частями установки для снятия пятников УСПП-1 являются:

  • рама с рельсовыми колесами;
  • две пары х-образных стоек, один конец которых шарнирно установлен на раме, а другой имеет возможность линейного перемещения по ней;
  • гидроцилиндр привода х-образных стоек;
  • каркас, расположенный на верхних концах х-образных стоек;
  • опора с винтовым механизмом поперечного перемещения, закрепленная на каркасе;
  • ручной привод винтового механизма;
  • стол поворотный с упорами, установленный на опоре;
  • гидравлический съемник, расположенный на столе;
  • гидравлическая насосная станция с пневмо- или электроприводом;
  • гидрораспределитель;
  • рукава высокого давления;
  • гидравлический клепатор (гидроскоба).

Насос гидравлической станции поочередно подает рабочую жидкость:

  • в гидроцилиндр х-образных стоек для подъема/опускания поворотного стола;
  • гидроцилиндр съемника;
  • в гидроцилиндр скобы.

Управление потоками рабочей жидкости осуществляется распределительным устройством, состоящим из трех регулярочных кранов.

Надежное поджатие монтируемого пятника к раме при клепке обеспечивает гидроцилиндр подъёма поворотного стола. С свою очередь, гидравлический съемник, установленный на поворотном столе, выполняет операцию демонтажа изношенного пятника.

Применение установки для отрыва пятника от рамы

  1. Установку устанавливают на рельсы и перемещают с помощью ручек на раме.
  2. После удаления головок заклепок на снимаемом пятнике, установку подкатывают под поднятый вагон.
  3. Опора выполнена с возможностью перемещения в поперечном направлении, при вращении рукоятки ходового винта, для точной установки съёмника под пятником.
  4. Открывается кран управления подъемом/опусканием подъёмника.
  5. Нажимая на педаль пневмогидравлического насоса, производится подъем каркаса в верхнее положение, при этом упоры доводятся до соприкосновения с хребтовой балкой, а специальный винт в штоке гидроцилиндра съёмника входит в центральное отверстие пятника.
  6. В крайнем верхнем положении каркаса отпускается педаль в нейтральное положение и закрывается кран. Происходит удержание давления в системе.
  7. Накручивают гайку на выступающую над пятником часть винта.
  8. Далее, открывается кран, управляющий работой съёмника.
  9. Нажимая на педаль пневмогидравлического насоса, подается давление в съёмник. Производится срыв пятника с установкой его на опору. После этого сразу отпускается педаль в нейтральное положение.
  10. Затем закрывают кран управления съёмником.
  11. Нажимая на педаль пневмогидравлического насоса, произвести опускание каркаса в первоначальное положение.
  12. Затем опустить педаль.

Применение установки для клёпки пятника к раме вагона

  1. Открыть кран, управляющий работой клепатора
  2. Выполнить клёпку нового пятника к раме вагона предварительно разогретой заклёпкой.

По заказу, возможна поставка индукционного нагревателя заклёпок; допускается его размещение на раме установки.

Наименование характеристики Значение
Тип привода пневмогидравлический
Номинальная грузоподъемность, кН 5,7
Высота подъема, мм 810
Усилие на штоке съемника, кН (тс) 420-504 (42,0-50,4)
Ход штока съемника, макс. мм 30
Поперечное перемещение съемника от среднего положения, мм +/-145
Вес, кг 625
Параметры УСПП-1
Грузоподъемность, кН (кгс)5,7 (565)
Высота подъема, мм800
Ном. давление в гидросистеме, МПа70 (714)
Раб. жидкостьВМГЗ, МГЕ-10А
Усилие на штоке съёмника, кН (тс)420-504 (42,0-50,4)
Макс. ход поршня, мм30
Усилие на штоке гидроцилиндра скобы, кН (тс)127-153 (12,7-15,3)
Ход штока гидроцилиндра скобы, мм75
Поперечное перемещение съемника от среднего положения, мм+/-150
Усилие на рукоятке поперечного перемещения, Нне более 50
Температура окружающей среды, °СОт -30 до +40
Габариты, мм, ШxДxВ1392х1658х 1175
Масса, кг700
