Установки для монтажа и демонтажа внутренних колец подшипников букс колесных пар РУ-1 и РУ1Ш, УМДВКП

Ваш персональный менеджер: Александр:

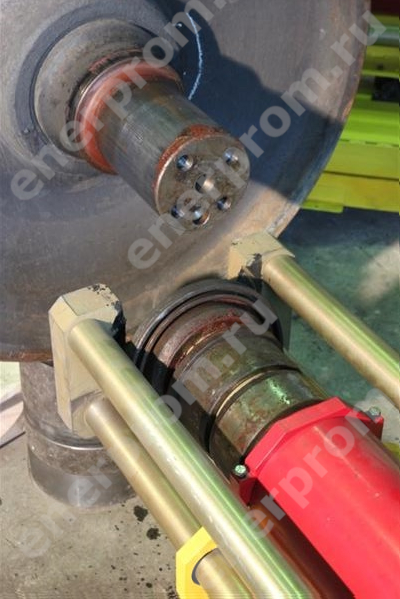

Установка УМДВКП-1 Установка УМДВКП-1 предназначена для монтажа и демонтажа внутренних колец шейки оси колесной пары РУ1 или РУ1Ш-1, а также буксовых узлов оси РВ2Ш:

  • с двумя цилиндрическими подшипниками типа 232726 и 42726;
  • с подшипниками сдвоенными (ХАРП, СПЗ);
  • с подшипниками кассетного типа (SKF, BRENCO, Timken)

в условиях депо с регистрацией усилия при монтаже.

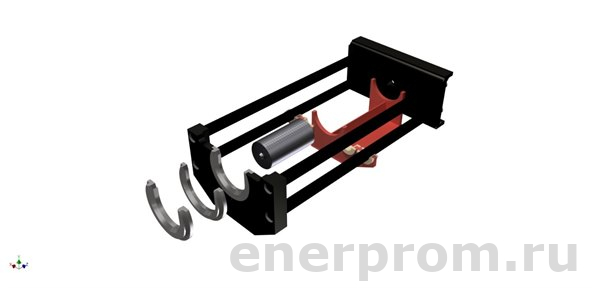

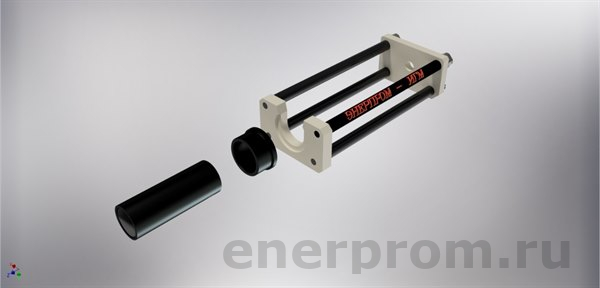

Установка УМДВКП-2 также приспособлена для работы с типом оси РВ2Ш.

Установки сохраняют свои параметры и обеспечивают выполнение работ при эксплуатации в отапливаемом помещении в диапазоне температур окружающего воздуха от 0 ºС до + 40 ºС, влажностью до 80%.

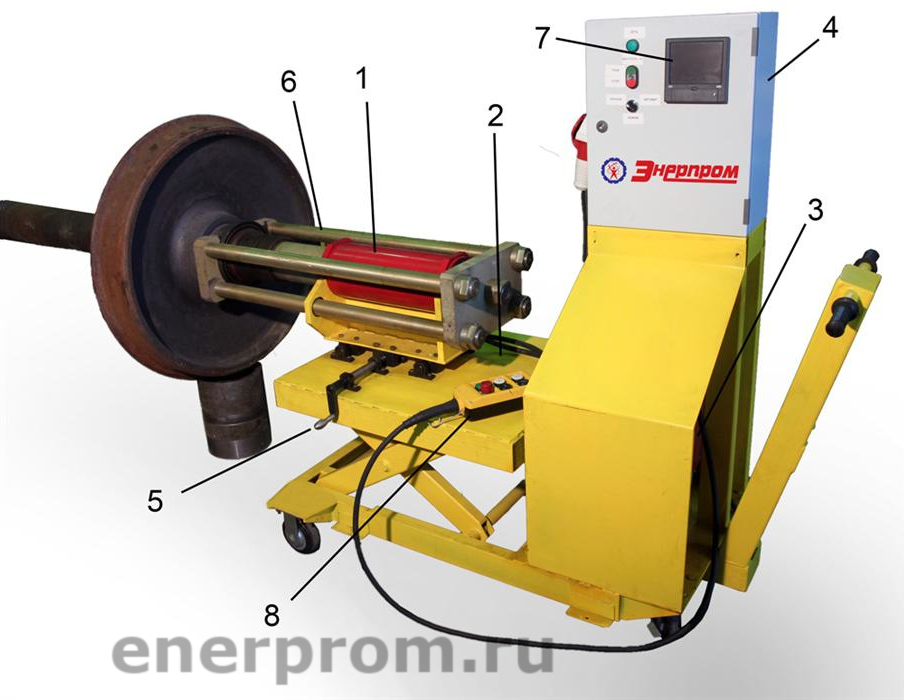

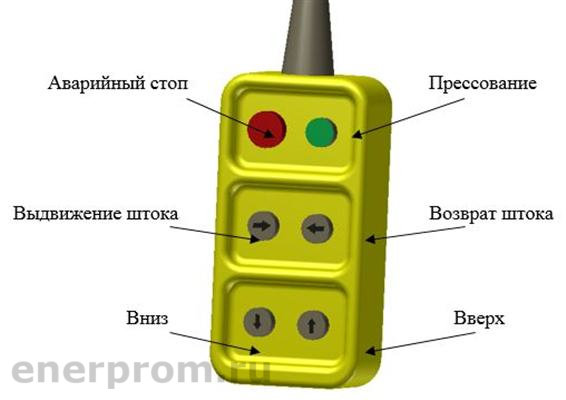

Основными частями установок являются: гидроцилиндр (1), тележка (2), станция насосная (3), щит управления с экранным самописцем (4), механизм поперечного перемещения (5), сменные комплекты приспособлений для распрессовки или запрессовки (6), экранный самописец (7), переносной пульт управления (8).

Площадка тележки поднимается при помощи гидроцилиндра. Тележка перемещается при помощи съёмной ручки. На раме установлена стойка для щита управления.

Автоматический режим работы установки применяется на заключительном этапе процесса монтажа подшипниковых колец.

Для организации логики работы эл.схемы установки, в автоматическом режиме, использованы технологические возможности самописца KD7 (А1).​

​Персонал, обслуживающий установку при работе с самописцем и флэш-картой должен иметь необходимые навыки в работе с персональным компьютером и внимательно изучить все необходимые инструкции и руководства по эксплуатации. Флэш-карта служит для сохранения архива информации (графиков давления при запрессовке) и переноса на компьютер для хранения, обработки и печати данных.

Основные технические характеристики установки УМДВКП-1

Параметры

Значения

Максимальное усилие демонтажа, Кн (тс)

1020 (100)

Максимальное усилие монтажа, Кн (тс)

816 (80)

Усилие отключения монтажа подшипника, Кн (тс)

255-306 (25-30)

Номинальное давление, МПа

63

Выдержка при монтаже с усилием 25-30 тс., сек.

3-5

Ход штока, мм

250

Скорость перемещения штока при монтаже, мм/сек.

2,7

Максимальная высота подъема стола тележки, мм

390

Рабочая жидкость

ВМГЗ ТУ 38.101479, МГЕ-10А ОСТ 38 01281

Диапазон температур окружающей среды, С0

от 0 до плюс 40

Напряжение питания, В

380

Потребляемая мощность, кВт, не более

2,5

Масса, кг

540

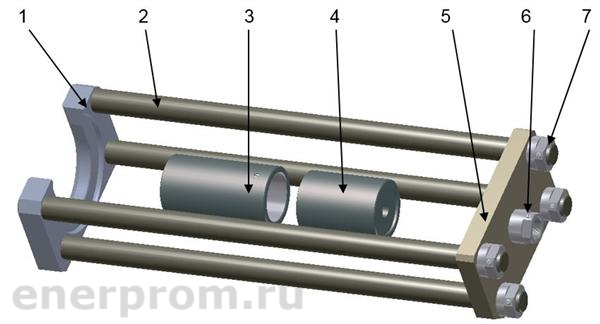

Комплект принадлежностей для распрессовки состоит из фланца захвата кольца лабиринтного (1), шпилек (2), втулки для распрессовки РУ1Ш (3), втулки для распрессовки РУ1 (4), фланца гидроцилиндра (5), гайки крепления к штоку (6),гаек крепления шпилек (7).

Установка УМДВКП-2 - комплект принадлежностей для

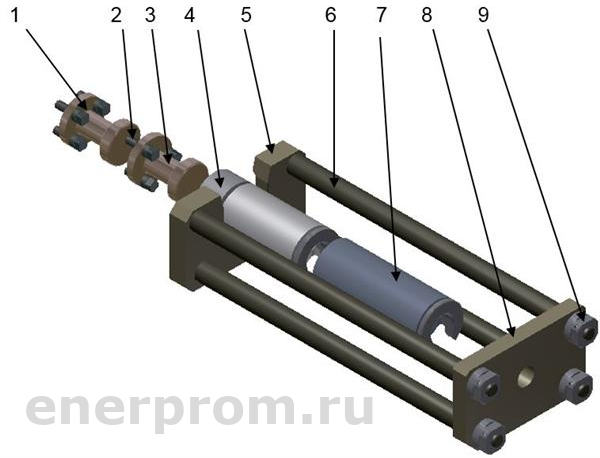

Комплект принадлежностей для запрессовки состоит из фланца упорного (5), фланца для запрессовки РУ1Ш с 4-мя отверстиями (1), фланца для запрессовки РУ1Ш с 3-мя отверстиями (3), специальных болтов М20 (2), втулки для запрессовки РУ1Ш (4), шпилек (6), втулки для запрессовки РУ1 (7), фланца гидроцилиндра (8), гаек крепления шпилек (9).

№ п/п

Наименование

Кол., шт.

1

Установка для монтажа и демонтажа внутренних подшипниковых колец шейки оси колесной пары РУ1 и РУ1Ш УМДВКП-1

1

2

Комплект принадлежностей для распрессовки в составе:

- фланцы, собранные со шпильками

- втулка для распрессовки РУ1

- втулка для распрессовки РУ1Ш



1

1

1

3

Комплект принадлежностей для запрессовки в составе:

- фланцы, собранные со шпильками

- фланец для запрессовки РУ1Ш с 3-мя отверстиями

- фланец для запрессовки РУ1Ш с 4-мя отверстиями

- втулка для запрессовки РУ1

- втулка для запрессовки РУ1Ш

- болт М20



1

1

1

1

1

7

4

Эксплуатационные документы:

4.1

Установка УМДВКП-1

Руководство по эксплуатации,

объединенное с паспортом

1

4.2

Насосная станция НЭЭ-2,0И10Т1-В

Руководство по эксплуатации,

объединенное с паспортом

1

4.3

Экранный самописец модель KD7

Руководство пользователя

1

4.4

Screen recorder KD7 type

User's manual

1

Параметры УМДВКП-1УМДВКП-2
Макс. усилие демонтажа, Кн (тс)1020 (100)
Макс. усилие монтажа, Кн (тс)816 (80)816 (80
Усилие отключения монтажа подшипника РУ1Ш/РВ2Ш, Кн (тс)255-306 (25-30)255-306 (25-30) / 355-406 (35-40)
Ном. давление, МПа63
Выдержка при монтаже с усилием 25-30 тс, сек3-5
Ход штока, мм250
Скорость перемещения штока пресса, мм/с2.7
Высота подъема, мм390
Напряжение питания, В380
Потребляемая мощность, кВт2.5
Масса, кг540680
