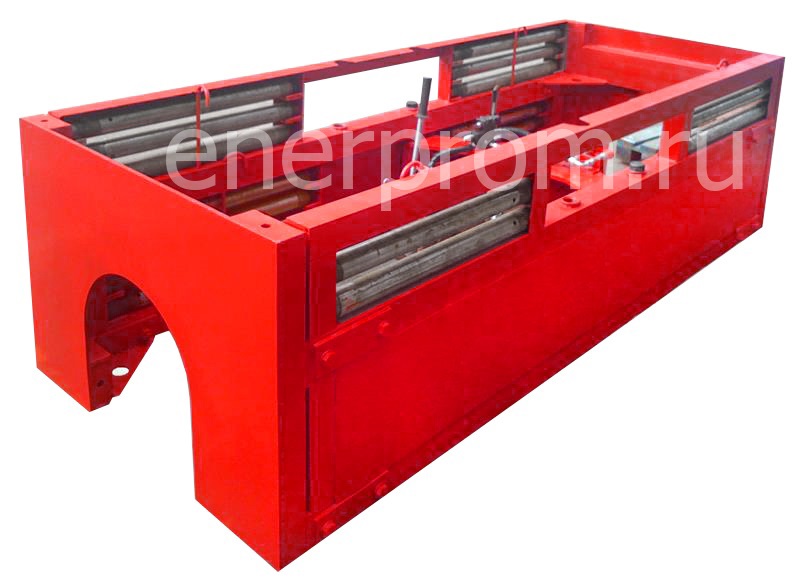

Установка управляемого прокола УНП-40Б
Ваш персональный менеджер: Юлия:
Установка управляемого прокола грунта УНП-40Б предназначена для высокоточной прокладки методом прокола в грунтах 1-3 категории под автодорогами, трамвайными путями, железнодорожными насыпями, естественными препятствиями и т.п. с последующей протяжкой кабеля или трубы ПНД, металлических подземных коммуникаций:
- водопровод;
- канализация;
- газопровод;
- электрический кабель и кабель связи;
- оптико-волоконные сети;
- футляры для всех типов инженерных коммуникаций
Установка управляемого прокола грунта УНП-40Б применяется при строительстве и реконструкции трубопроводов в городских условиях, в трудных геологических условиях, при действии ряда технических и экологических ограничений.
Управление установкой управляемого прокола грунта осуществляется при помощи блока гидроуправления.
Установка может работать при относительной влажности воздуха до 100%.
Источником энергии может служить гидравлическая маслостанция либо гидросистема любой строительно-дорожной техники (трактора, экскаваторы и т.п.).
Необходимая комплектация:
- силовая установка;
- штанга пилотная (в комплекте 3 наконечника);
- комплект рабочих штанг;
- держатель-переходник, 2 шт;
- переходник.
По заказу клиента, установка управляемого прокола грунта комплектуется высококачественной системой навигации. Максимальная рабочая глубина зонда – 50 метров. Максимальное удаление зонда от установки – 1200м.

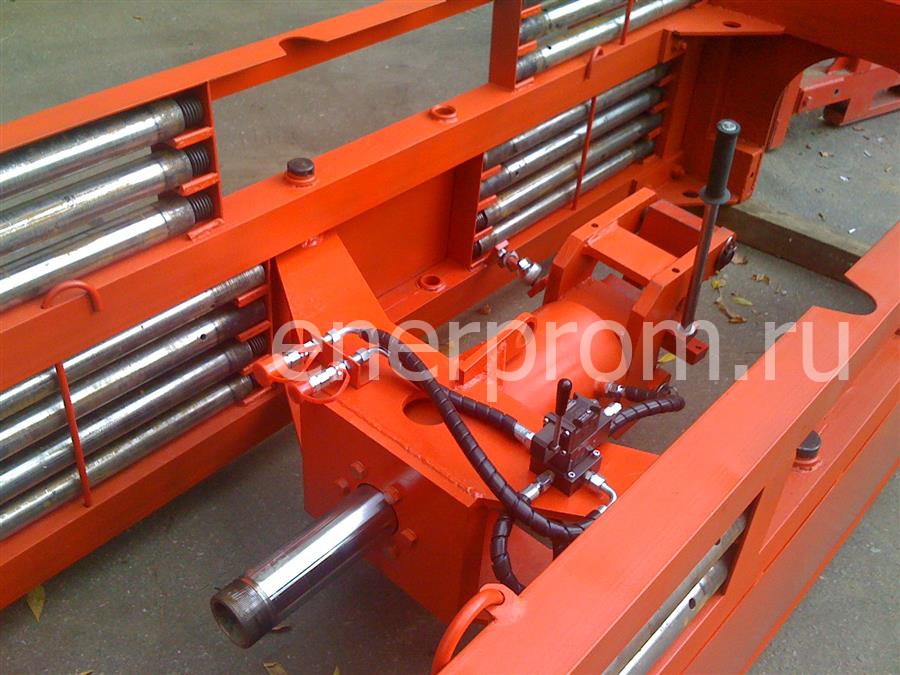

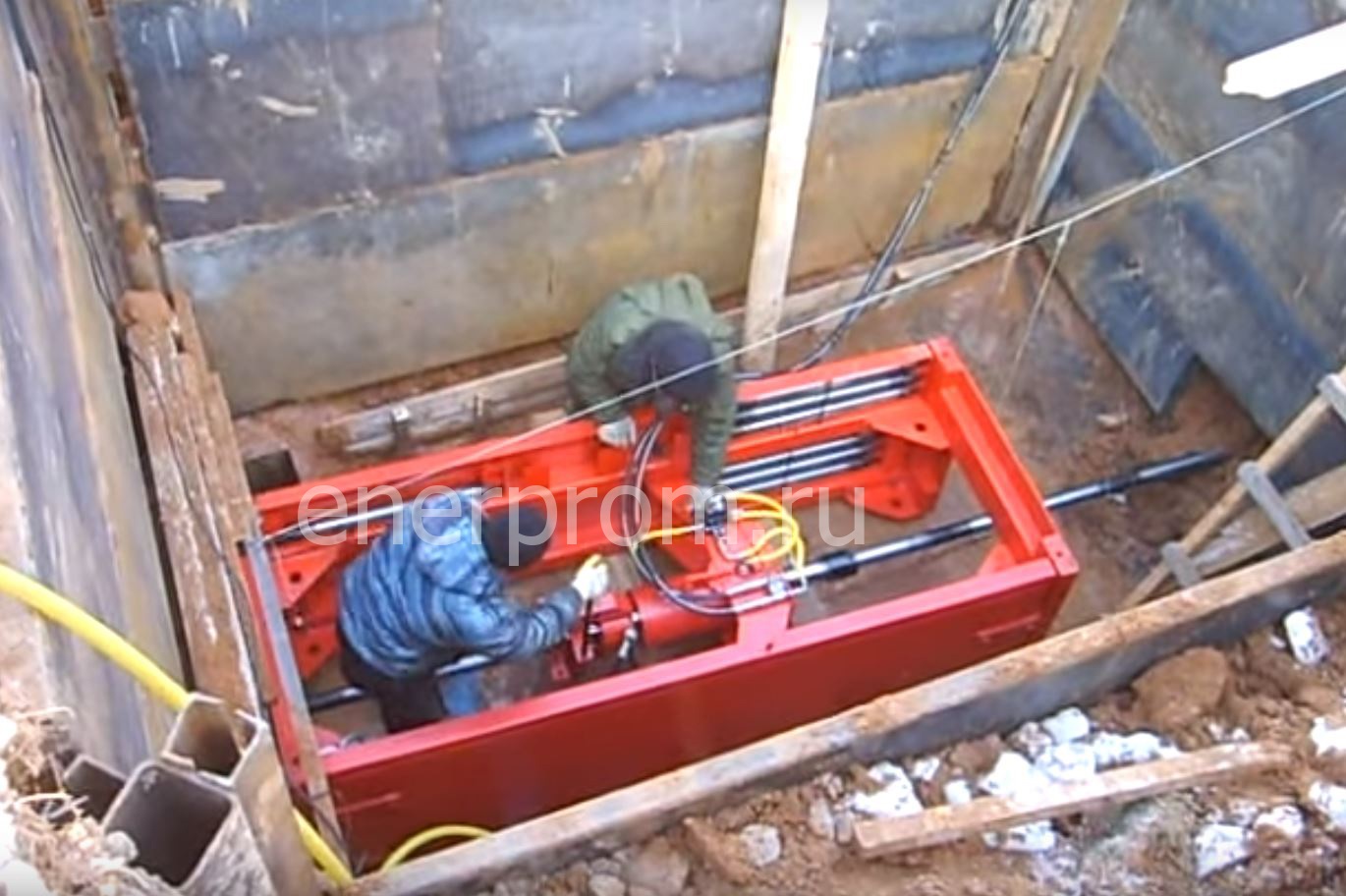

- Установка управляемого прокола грунта размещается в котловане и закрепляется с помощью анкеров. На пилотную буровую штангу с установленным зондом для системы локации устанавливается специальный скошенный наконечник, обеспечивающий прямолинейность траектории движения.
- Буровые штанги вдавливаются в грунт с одновременным их вращением, образуя пилотную скважину. В случае необходимости изменения траектории движения пилотной штанги, с помощью системы локации определяется требуемое направление, скошенный наконечник позиционируется в нужном положении, и производится вдавливание штанг в грунт без их проворота.
- После выхода буровых штанг в приемном котловане, штанга с зондом скручивается. Устанавливается расширитель требуемого диаметра. Скважина расширяется путем протягивания обратным усилием расширителя. Уплотняя почву, расширитель увеличивает диаметр скважины. Через специальный захват закрепляется и протягивается прокладываемая труба. Внутри установки имеется специальное переднее пространство, куда затягивается расширитель, захват и передний край трубы, для создания возможности дальнейшей работы с ней.
Комплектация |
|||
 |
 |
 |
 |
| Штанги, расширители, захваты | Блок согласования | Насосная станция | Система локации |
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Срав- нить
|
Модель | Диаметр протягиваемой трубы или футляра, мм | Диаметр разрушаемой трубы или футляра, мм | Длина прокладываемого трубпопровода, м | Толкающее усилие, тс | Тянущее усилие, тс | Раб. давление, МПа | Кол-во гидроцилиндров, шт | Ход штока гидроцилиндра, мм | Раб. длина штанги, мм | Диаметр штанги, мм | Габариты, ДхШхВ, мм | Масса, кг |
|
|
УНП-40Б | до 400 | до 220 | 150 | 40 | 40 | 16 | 1 | 230 | 805 | 50 | 2700x1150x870 | 825 |
