Станки для термического разделения стального каната с формовкой концевых участков, серия СПЗ

Станки серии СПЗ предназначены для термического разделения (резки) стальных канатов с формовкой концевых участков прокаливанием зоны разделения и закручиванием в конус с разделением каната.

Данное оборудование используется в различных отраслях промышленности при производстве изделий с применением стального каната, например, при заделке концов стропов опрессовкой металлической втулкой; при производстве канатных элементов для грузоподъемной, строительной, горнодобывающей, и специальной техники, где требуется специальная конструкция конца каната.

Термическое разделение (резка) стального каната

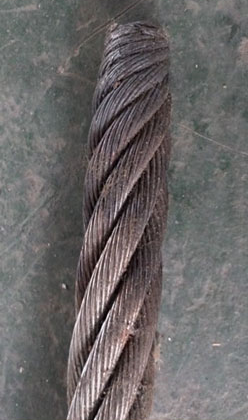

Метод термического разделения каната заключается в прокаливании с оплавлением посредством электроконтактного нагрева участка разделения пропусканием сильного тока с последующей пластической деформацией с получением "шейки" симметричного профиля и выполнением разделения каната. При этом, поворотом штурвала специального механизма выполняют конусообразное закручивание каната в зоне резки и его разделение, т.е. формируются нераскручивающиеся концевые участки в виде скругленной головки с плоским торцом максимально приближенные к требуемой конечной конструкции конца каната. Увеличив расстояние между зажимными патронами, можно сузить конец каната, например, для использования каната на экскаваторах или других спецмашинах.

Пять моделей станков для работы с канатом в диапазоне диаметров, мм: 3-16, 6-28, 6-32, 20-40, 28-60.

Станки оснащены зажимами, надёжно удерживающими канат, модели СПЗ-32, СПЗ-40, СПЗ-60 оснащены вытяжным вентилятором в комплекте поставки.

Длина участка прокаливания каната не регулируется стандартами; рекомендуется, чтобы оплавленная часть не была длиннее половины диаметра каната.

Время прокаливания составляет от 15 с (Ø 6 мм) до 320 с (Ø 40 мм).

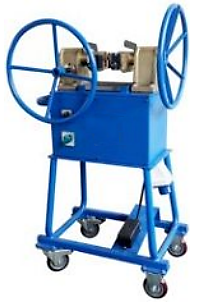

СПЗ-16

Диаметр каната, мм

3

6

10

12

14

16



Расстояние между электродами, мм

10

15

18

20

25

30



Диаметр каната, мм

3-5

5-8

8-12

12-14

14-16





Ступень регулятора силы тока

1-2

2-3

3-4

4-5

5-6

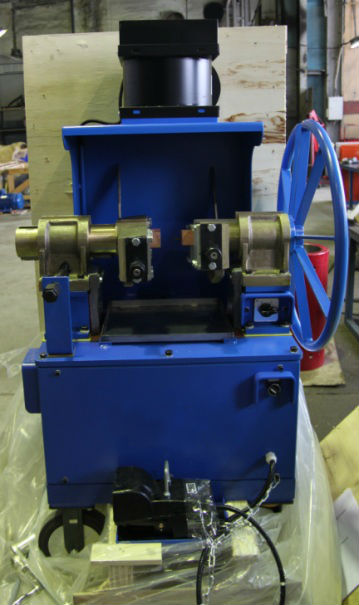

СПЗ-28

Диаметр каната, мм

6

10

16

20

25

28



Расстояние между электродами, мм

30

35

40

45

50

55



Диаметр каната, мм

6-10

16

20-25

28







Ступень регулятора силы тока

1

2

3

4









СПЗ-32

Диаметр каната, мм

6

10

16

20

25

28

32

Расстояние между электродами, мм

30

35

40

45

50

55

60

Диаметр каната, мм

6-10

16

20-25

28-32







Ступень регулятора силы тока

1

2

3

4









СПЗ-40

Диаметр каната, мм

10

16

20

28

36

40



Расстояние между электродами, мм

30

40

50

60

70

80



Диаметр каната, мм

10-16

16-28

28-36

36-40







Ступень регулятора силы тока

1

1-2

2-3

3-4









СПЗ-60

Диаметр каната, мм

28

35

42

48

55

60



Расстояние между электродами, мм

60

70

90

95

105

110



Диаметр каната, мм

28-35

35-45

45-55

55-60







Ступень регулятора силы тока

1

2

3

4

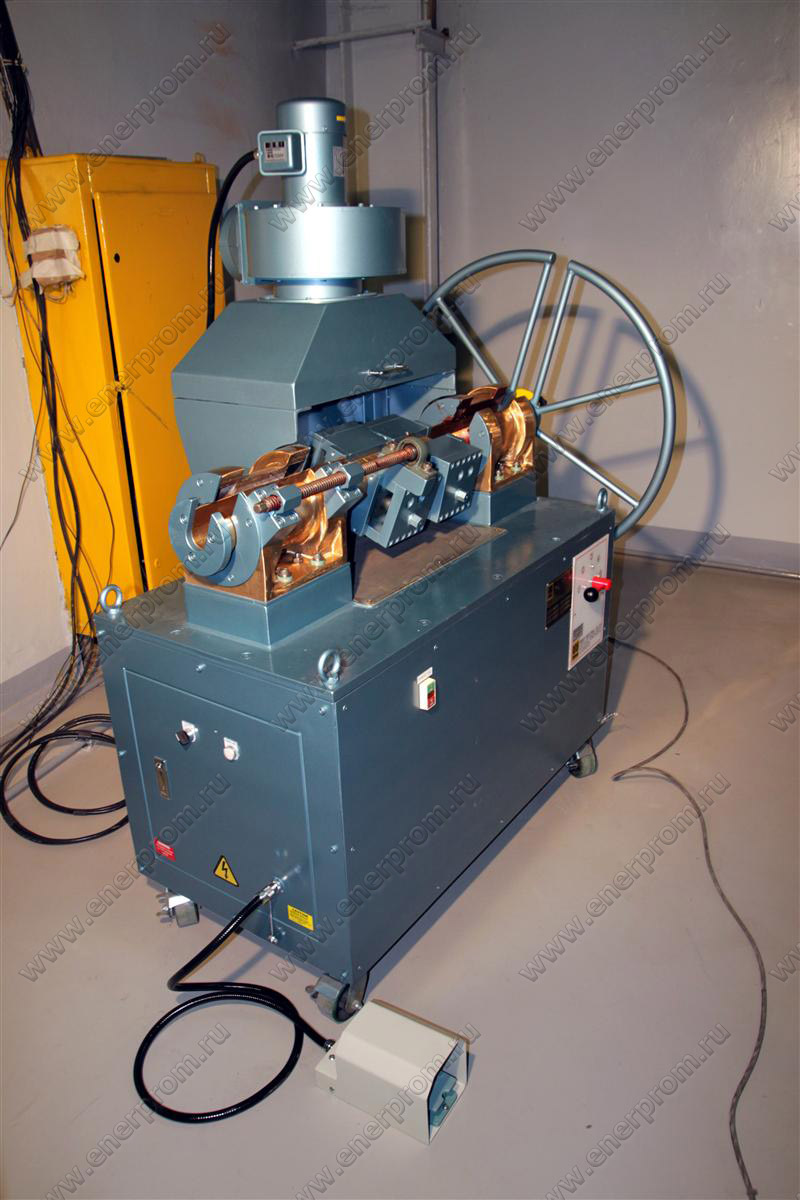

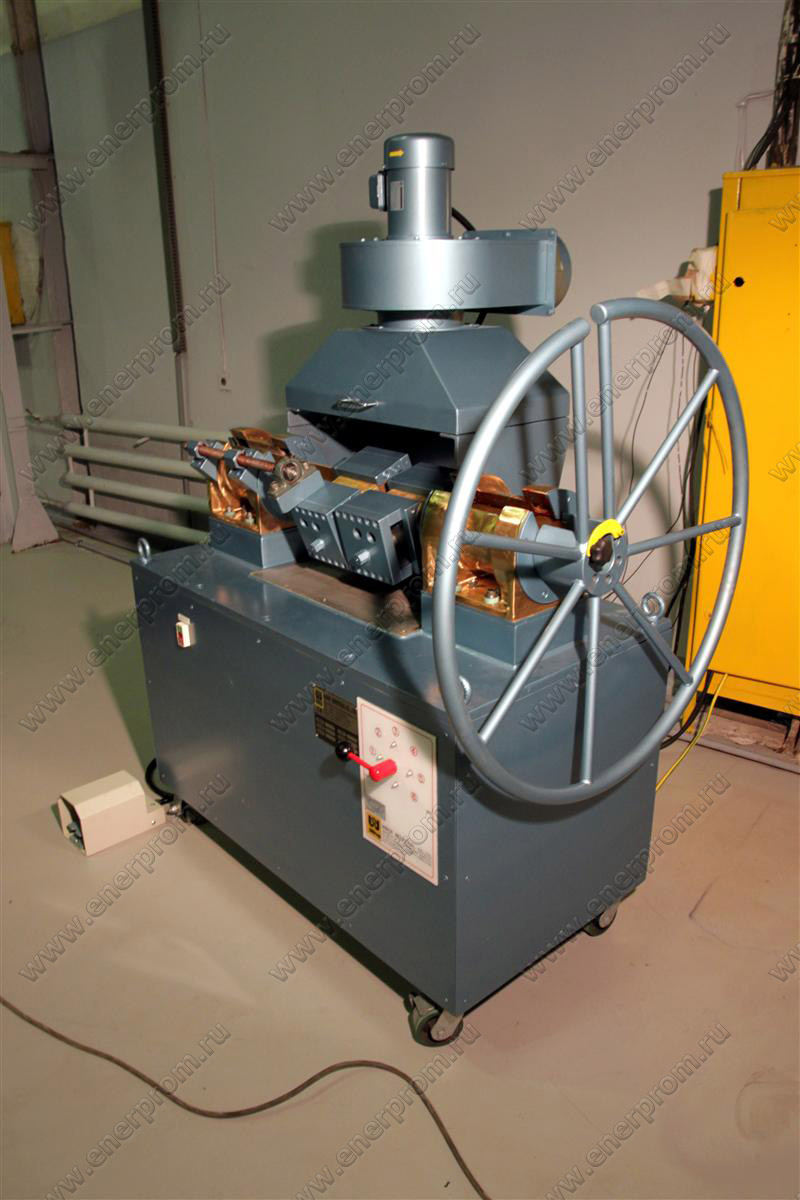

Основные узлы оборудования для разделения стального каната

  • Оборудование для резкии канатов - станки серии СПЗ закрытого стола (тумбы), на колесной раме, внутри которого размещено силовое электрооборудование (трансформатор, регулятор силы тока);
  • камеры сбора отходов;
  • зажимного механизма с электродами;
  • педали управления.

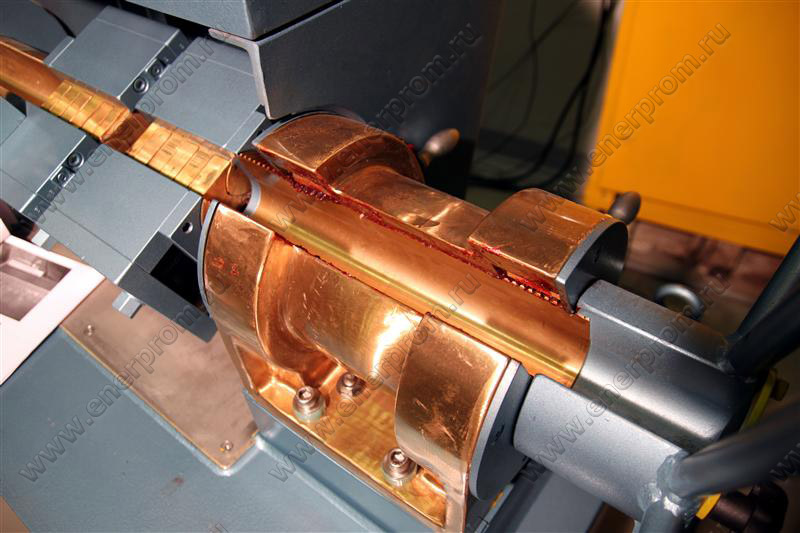

На столе установлена плита с зажимным устройством, защищающая электрооборудование и поверхность стола от брызг расплавленного металла. Зажимной механизм состоит из левого и правого зажимов с токоподводящими медными электродами, настраиваемых под диаметр каната; рукоятки натяжения каната, деталей крепежа каната, рукоятки (штурвала) для закручивания каната в зоне резки. Модели СПЗ-32, СПЗ-40, СПЗ-60 оснащены крышкой и вытяжным вентилятором. На столе расположены кнопки включения/выключения электропитания, сигнальная лампа питания, кнопки включения/выключения питания вытяжного вентилятора.

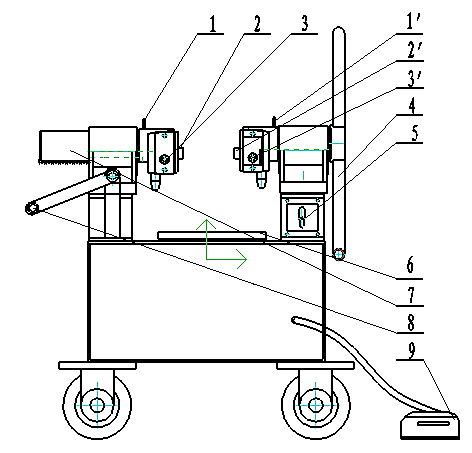

Основные элементы узлов станка:

1. Ключ фиксации левого зажима,

2. Левый зажим с медным электродом,

3. Винт прижима левого зажима

4. Рукоятка для закручивания каната в зоне резки,

5. Переключатель регулирования силы тока (ступени регулировки силы тока),

6. Камера сбора отходов,

7. Левый подвижный зажим,

8. Раздвижная рукоятка перемещения левого зажима,

9. Педаль управления,

1'. Ключ фиксации правого зажима,

2'. Правый зажим с медным электродом,

3'. Винт прижима правого зажима

Для подготовки изделия к работе необходимо подсоединить кабель к источнику питания (380В, 3х-фазное).

  • Повернуть включатель электропитания в положение «Вкл», загорится сигнальная лампа включения электропитания.
  • Установить направление вращения каната, – для каната правого или левого направления свивки; зафиксировать направление вращения.
  • Отрегулировать расстояние между электродами в соответствии с диаметром каната, закрутить болты для фиксации расстояния между головками.
  • Вложить канат в паз зажимного устройства.
  • Затянуть болты зажимного устройства до упора. Благодаря наличию эксцентриковых рычагов для быстрой установки каната, для каждого диаметра требуется лишь однократная фиксация.
  • Установить ступень регулятора силы тока в зависимости от диаметра каната.
  • Включить ножной переключатель начала прокаливания каната. Подача тока контролируется ножным переключателем, руки свободны для управления станком

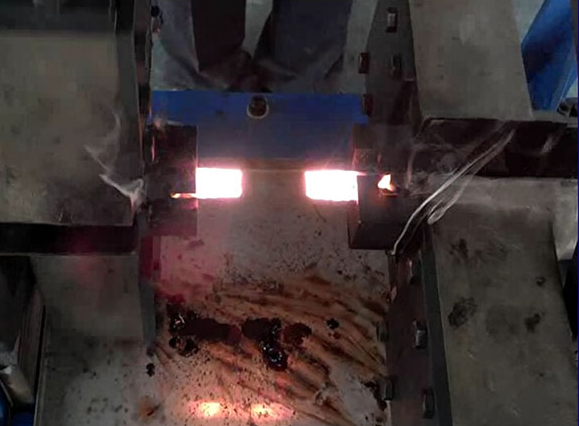

  • Следить за процессом прокаливания каната по изменению его цвета. Поворачивать рукоятку закручивания каната медленно и осторожно.
  • При начале плавления каната быстро повернуть рукоятку, чтобы разделить канат.

Примечание: В процессе прокаливания каната выделяется дым, поэтому перед прокаливанием включить вентилятор (переместить вперед крышку вентилятора). После завершения прокаливания переместить обратно крышку вентилятора.



Для просмотра дополнительных параметров покрутите колесиком мышки на таблице

Срав- нить
Модель Диаметр каната, ммНом. мощность, кВтКоличество ступеней регулятора силы токаГабариты, мм, ШxДxВМасса, кгНапряжение питания, В
СПЗ-16
3-16
5
6
500x650x1350
75
380
СПЗ-28
6-28
12
4
750х650х1470
260
СПЗ-32
6-32
15
280
СПЗ-40
20-40
75
1400x1200x1500
450
СПЗ-60
28-60
100
890
