Стенд для предварительной вытяжки и испытания заделки концов каната

info@ir-gm.ru  Онлайн-запрос

Cтенд СИГ-С25-16ИСК предназначен для предварительной технологической вытяжки канатов с целью снижения неупругих деформаций, проявляющихся в процессе приработки каната в конструкции, машине, и испытания растяжением заделки концов канатов.

Применение предварительно вытянутого каната позволяет обеспечить работу конструкции, машины, когда требуется точное позиционирование груза, уменьшение хода натяжного устройства, или сохранение жесткой канатной системы.

Стенд СИГ-С25-16ИСК обеспечивает при помощи гидроцилиндра статическую предварительную вытяжку каната до его монтажа и испытание растяжением заделки концов каната на прямом горизонтальном стенде, или с применением приспособления ИС-50/20, устанавливаемого на стенде.

Конструкция применяемых захватных приспособлений натяжных устройств исключает раскручивание каната при вытяжке и испытании. Насосная станция с блоком управления и контроля, теплообменником для охлаждения РЖ, пультом ДУ обеспечивает контроль и управление тяговым усилием посредством цифрового манометра с датчиком давления РЖ и электронного регистратора «Параграф PL20».

Предусмотрено три режима работы стенда: «Наладка», «Разгрузка», «Работа», и два диапазона нагружения, 0-1тс. и 1-25 тс. Оператор выбирает различные виды операций: вытяжка при заданном усилии и длительности, испытание растяжением заделки концов канатов при заданном усилии. Диаграмма вытяжки каната и испытаний заделки его концов выводится на дисплей регистратора, в памяти которого хранятся все диаграммы испытаний.

СИГ-С25-16ИСК

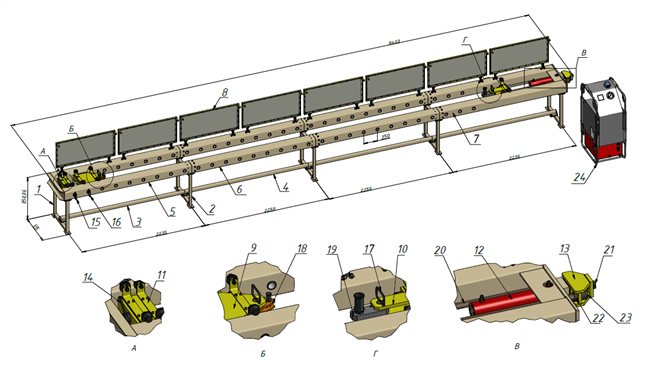

Стенд поставляется в разобранном виде, комплект поставки:

  • Стойка наружная (1) – 2 шт;
  • Стойка внутренняя (2) – 3 шт;
  • Стяжка наружная (3) – 2 шт;
  • Стяжка внутренняя (4) – 2 шт;
  • Секция концевая (5) – 1 шт;
  • Секция концевая (7) –1 шт;
  • Секция промежуточная (балка) (6) – 4 шт;
  • Неподвижная каретка (9) в сборе с устройством натяжения (11) – 1 шт;
  • Закрепляющий палец (17) – 2 шт;
  • Фиксирующий палец (16) каретки – 1 шт;
  • Фиксирующий палец (15) устройства натяжения – 2 шт;
  • Подвижная каретка(10) в сборе со штангами (20) и опорой(13) – 1 шт;
  • Гидроцилиндр (12) – 1 шт;
  • Болт опоры (21) – 1 шт;
  • Щитки ограждения (8) – 8 шт.
  • Станция насосная, модель НЭЭ-1,0И40Т1-Х-СИГ в комплекте с РВД.
  • Комплект переходников и пальцев для закрепления канатов для вытяжки.
  • Комплект переходников и пальцев для закрепления стропов для испытаний.
  • Комплект сменных частей для подготовки канатов Ø 2 – 8 мм для вытяжки.
  • Комплект сменных частей для подготовки канатов Ø 10 – 28 мм для вытяжки.
  • Комплект винтов М10 с шайбами, шт.-32. Комплект винтов М12 с шайбами, шт.-92.
  • Приспособление ИС-50/20 для испытания стропов длиной до 16 м (см. в разделе сайта «Оборудование для производства такелажа из стального каната»)

*) По заказу, разрабатываем стенды для предварительной вытяжки канатов и испытания растяжением заделки концов канатов с требуемыми характеристиками и комплектацией.

*) Слабина установленного на стенде каната выбирается устройством натяжения вращением гайки.



Для просмотра дополнительных параметров покрутите колесиком мышки на таблице

Срав- нить
Модель Диаметр каната, ммДлина каната: макс. с применением приспособления ИС-50/20, м; минимальная, ммДиаметр заделки концов стропов, ммВремя вытяжки каната, минВремя испытаний стропов, минШаг установки неподвижной каретки, ммГабаритные размеры рабочего пространства, мм, ДхШНом. тянущее усилие, тсХод штока, ммНасосная станция, модельНом. давление, MПаПроизводительность насосной станции, л/минОбъём бака, лМощность электродвигателя, кВтНапряжение питания, ВГабариты насосной станции, мм (ДxШxВ)Контроль тягового усилияГабаритные размеры стенда ДхШхВ, мм, не болееМасса, кг
СИГ-С25-16ИСК
2,2 - 28
16; 150
6,0; 32,0; 95,0; 100,0
10+2,0
1+0,2
125
7500х360
25±1,25
360
НЭЭ-1,0И40Т1-Х-СИГ
70
1,0
40
1,5
380
725х558х1360
Электронный регистратор «Параграф PL20»
9800х880х850 (по поднятой защите 1500)
1200
Последнее обновление: 24.05.2018
