Станции насосные с электроприводом серии НЭАпредназначены для гидропитания промышленного гидравлического инструмента и оборудования высокого давления в автоматическом режиме управления посредством обеспечения требуемых интервалов (в сек.) для «рабочего хода» и «возврата» исполнительного гидроцилиндра с помощью реле времени.

Такие станции насосные наиболее часто применяются для привода гидравлических гайковертов позволяют значительно повысить производительность труда и качество затяжки резьбовых соединений.

В качестве рабочей жидкости в насосных станциях НЭА используется масло всесезонное гидравлическое:

  • ВМГЗ ТУ 38.101479-86;
  • МГЕ-10А ОСТ 38.01281-82.

Диапазон рабочих температур РЖ при эксплуатации от – 10 ºС до +60 ºС.

Присоединительные размеры внешних гидравлических выходов: гнездо К 3/8", ГОСТ 6111-52 (2 шт.).

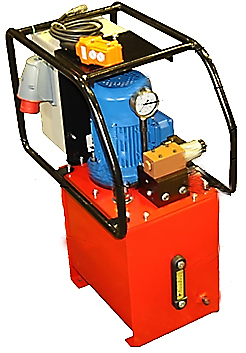

Станция насосная состоит из следующих узлов и агрегатов:

  • рамы, установленной на баке;
  • насосной группы, состоящей из гидронасоса, электродвигателя, соединяющей их валы втулочной муфты и стакана, на котором устанавливается электродвигатель и крепится гидронасос;
  • блока управления, расположенного на крышке гидробака, в составе которого на монтажной плите установлен 4-х-линейный 2-х-позиционный гидрораспределитель с автоматическим электромагнитным управлением, клапан регулировочно-предохранительный и манометр напорный;
  • на лицевой стороне гидробака расположен визуальный указатель уровня и температуры РЖ, пробка для слива масла, а на крышке – заливная горловина с пробкой-сапуном;

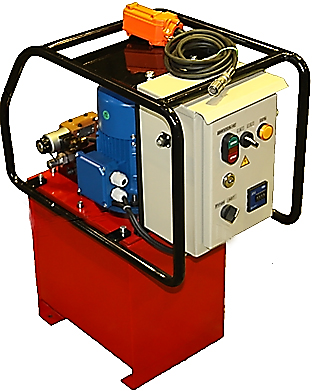

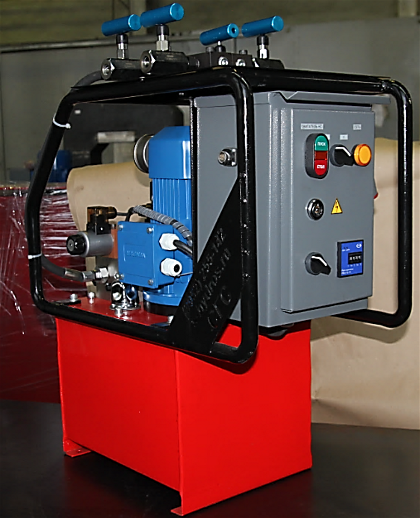

  • на баке установлена коробка управления с кнопками «Пуск» и «Стоп», пультом управления, реле времени, тумблером с ручным и автоматическим режимами работы.

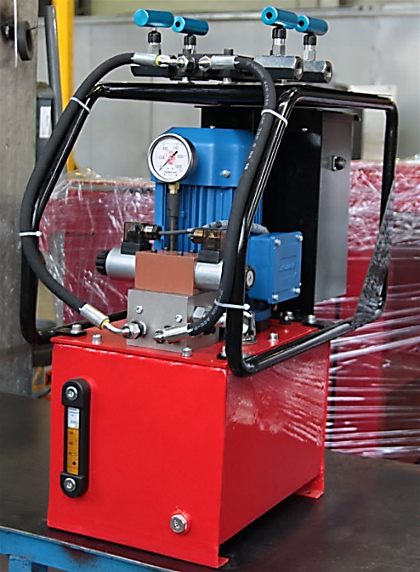

Примечание. В варианте исполнения, 2НЭА-2,0Г10Т(Ф)1-РС, для привода двух одновременно работающих исполнительных механизмов станция насосная оснащена двумя встроенными РВД с подключением к выходам «А» и «В» плиты монтажной установленных на крышке рамы двух кранов регулировочных двухходовых КР-2.

Алгоритм работы автоматического гидрораспределителя

В исходном положении гидрораспределитель перепускает РЖ в сливную линию для облегчения запуска электродвигателя и разгрузки насоса при работе установки в режиме холостого хода.

При поступлении на распределитель управляющего сигнала от реле времени (автоматическое управление), или от пульта ДУ (ручное управление), его золотник направляет РЖ через выходы «А» и «В» плиты монтажной в рабочие полости исполнительного гидравлического механизма.

Значение рабочего давления настраивается предохранительным клапаном на давление открытия (700 ± 15) кгс/см2 по манометру. Встроенный в монтажную плиту предохранительный клапан служит для ограничения давления в канале «В».

Автоматический гидрораспределитель работает в режиме «рабочий ход-возврат» без удержания под нагрузкой.

Электрооборудование станции насосной с автоматическим гидрораспределителем

Электрооборудование предназначено для обеспечения привода насоса и автоматического управления работой электромагнита гидрораспределителя.

Основным элементом системы управления установки является коробка управления, которая обеспечивает выполнение следующих функций:

  • включение и выключение электродвигателя кнопками (Пуск, Стоп);
  • выбор режима и управление электромагнитом гидрораспределителя (ручное дистанционное или автоматическое);
  • включение и выключение электродвигателя и электромагнита гидрораспределителя по сигналам с пульта дистанционного управления; питание пульта управления напряжением безопасного уровня (24В);
  • автоматическую защиту от коротких замыканий в силовом электрооборудовании установки;
  • автоматическую защиту от перегрузки приводного электродвигателя;
  • автоматическую защиту от перегрева РЖ.

Режимы управления гидрораспределителем

Ручной или автоматический режим управления гидрораспределителем задается переключателем на коробке управления насосной станции.

Автоматический режим управления реализуется с помощью циклического реле времени. При положении переключателя "Авт" сигнал подается на электромагнит распределителя, вызывая его периодическое срабатывание. В паузах между импульсами распределитель возвращается пружиной в исходное положение. Длительность включенного и выключенного состояния электромагнита гидрораспределителя регулируется двумя выносными резисторами в зависимости от характеристик гайковерта.

При включении переключателя в положение "Руч" система переходит на ручной режим управления. В этом случае электромагнит распределителя включается и выключается по сигналам с внешнего пульта управления.

Также рекомендуем:



Технические характеристики

Для просмотра дополнительных параметров покрутите колесиком мышки на таблице

Срав- нить
Модель Ном. давление, МПаНом. подача, л/минОбъем бака, лМощность, кВт/напряжение, ВГабариты, ДхШхВ, ммМасса сухая/ с маслом, кг
НЭА-2,0Г10Т1-РС
70
2
10
2,2/380
600х340х620
45/55
НЭА-2,0Г10Ф1-РС
2,2/220
НЭА-2,0Г20Т1-РС
20
2,2/380
600х340х720
50/70
НЭА-2,0Г20Ф1-РС
2,2/220
2НЭА-2,0Г10Т1-РС
10
2,2/380
55/70
2НЭА-2,0Г10Ф1-РС
2,2/220
НЭА-3,0Г40Т1-РС
3
40
4/380
600х340х850
70/110
НЭА-5,0Г40Т1-РС
5
7,5/380
84/124
Последнее обновление: 27.11.2018
