Установка для извлечения обсадных колонн водозаборных скважин

Установки, серия «Магеллан», предназначены для извлечения обсадных колонн и аварийного оборудования из ремонтных и ликвидированных водозаборных и нефтегазодобывающих скважин, что повышает эффективность ремонтно-восстановительных работ и значительно сокращает затраты на приобретение обсадных труб.

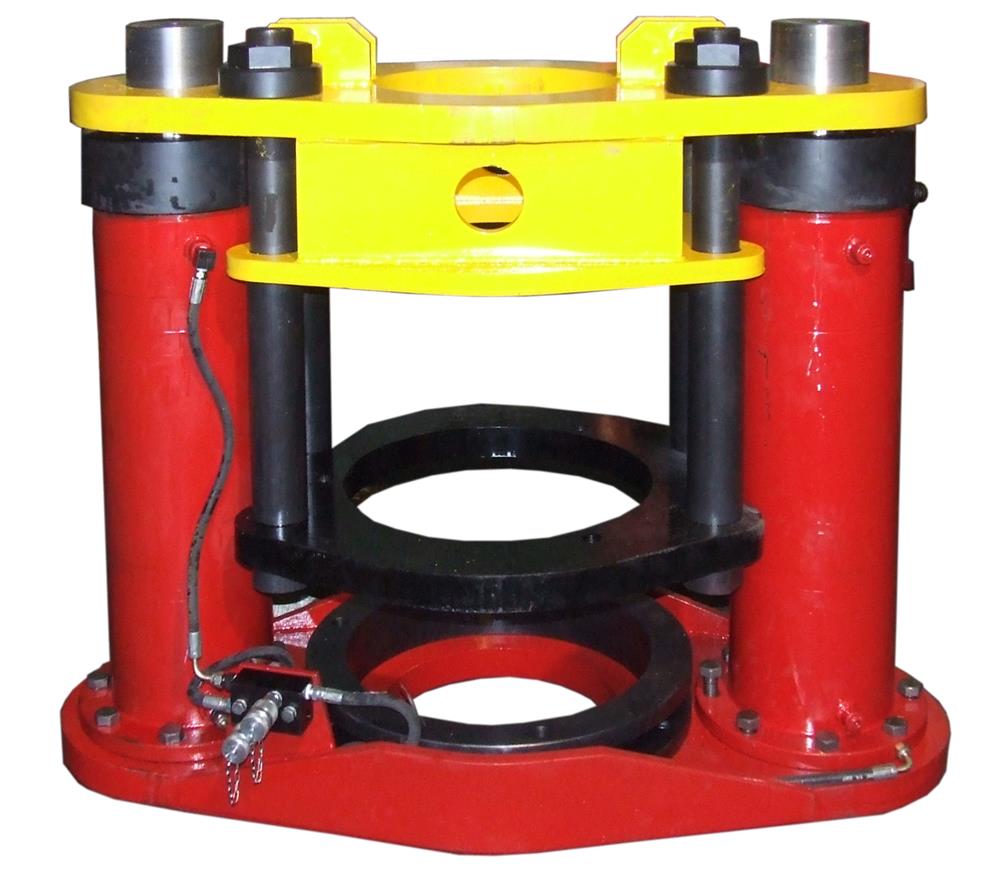

Установка состоит из основания, двух гидроцилиндров, корзины, плавающих опор в основании и гидролиний напора и слива.

В корзине и в основании в конусные втулки установлены съемные цанговые плашки соответствующего диаметра.

Привод установки осуществляется от специальной маслостанции, или от гидросистемы буровой установки с применением мини-мультипликатора давления.

Порядок работы

  1. При подаче давления в напорную магистраль, верхняя цанговая плашка захватывает обсадную колонну и извлекает ее на ход поршня, при этом нижняя цанговая плашка пропускает колонну не препятствуя ее подъему.
  2. Подпружиненные упоры удерживают цанговые плашки в контакте с поднимаемой колонной.
  3. При подаче давления в сливную магистраль, нижняя цанговая плашка заклинивает колонну не давая ей смещаться вниз, при этом освобождается верхняя цанговая плашка, и корзина вместе с верхними плашками смещается в исходное положение.
  4. Цикл подъема повторяют.

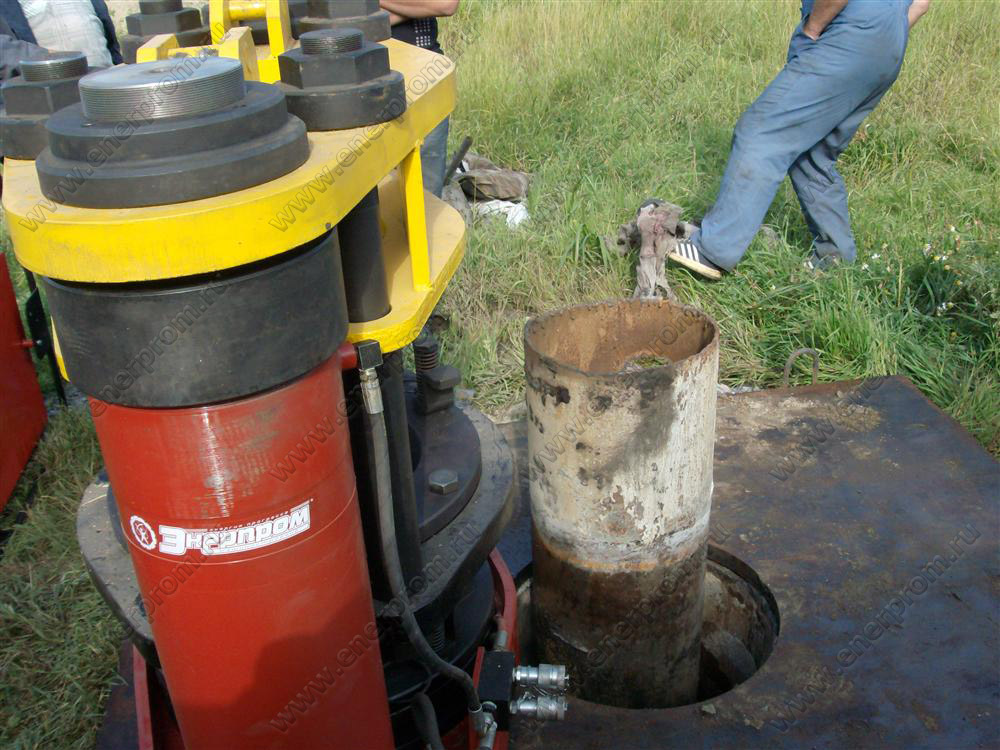

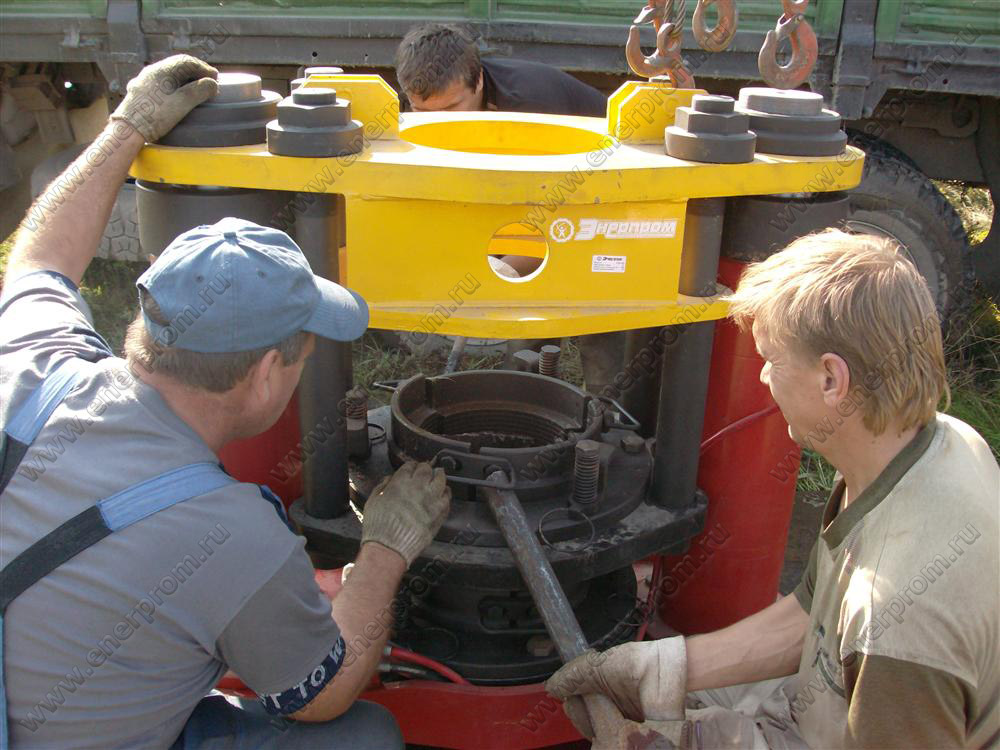

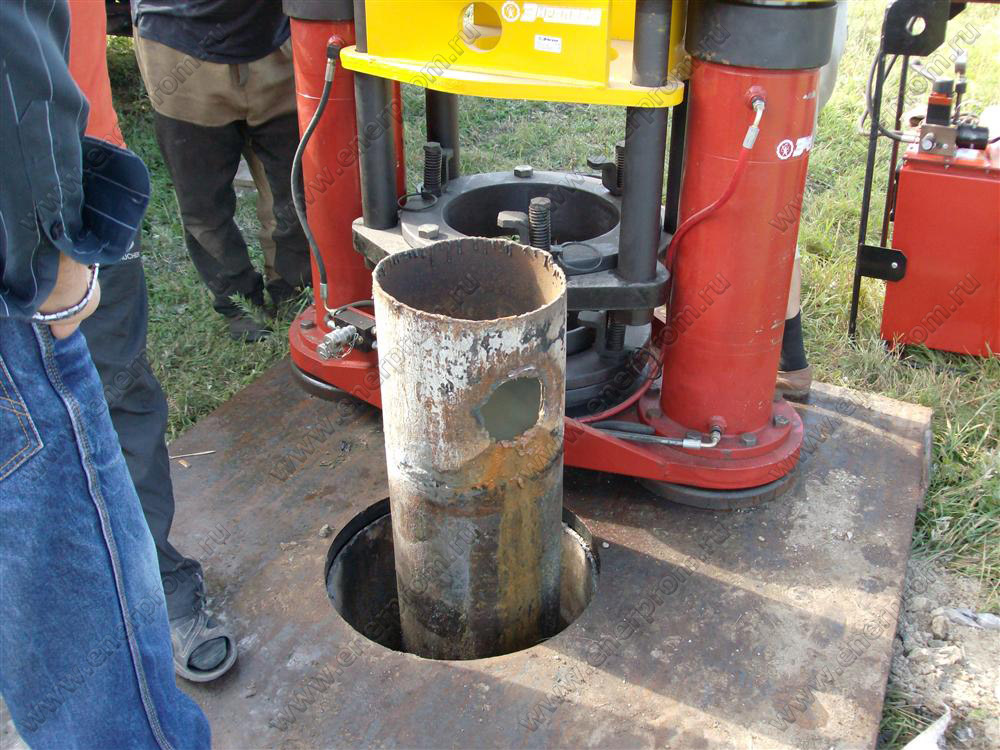

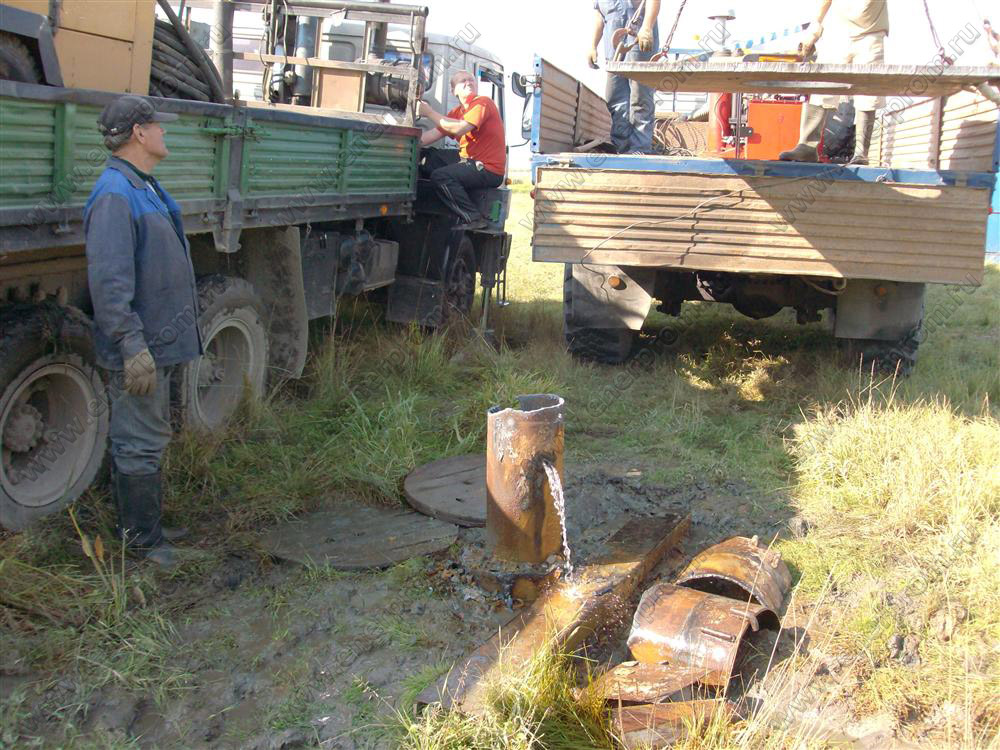

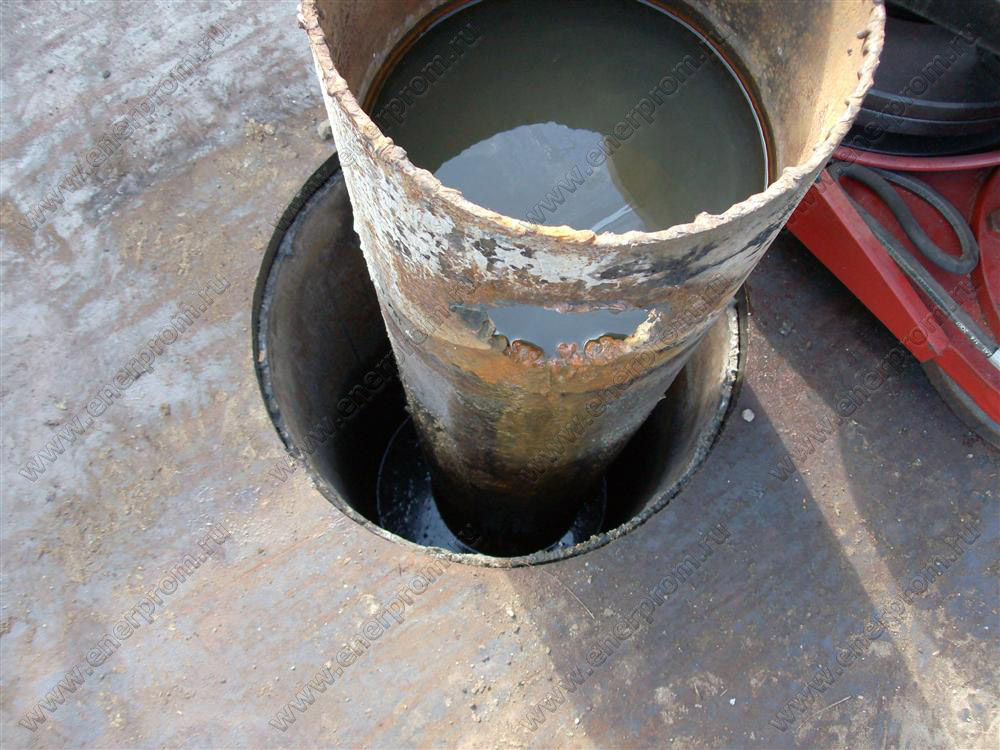

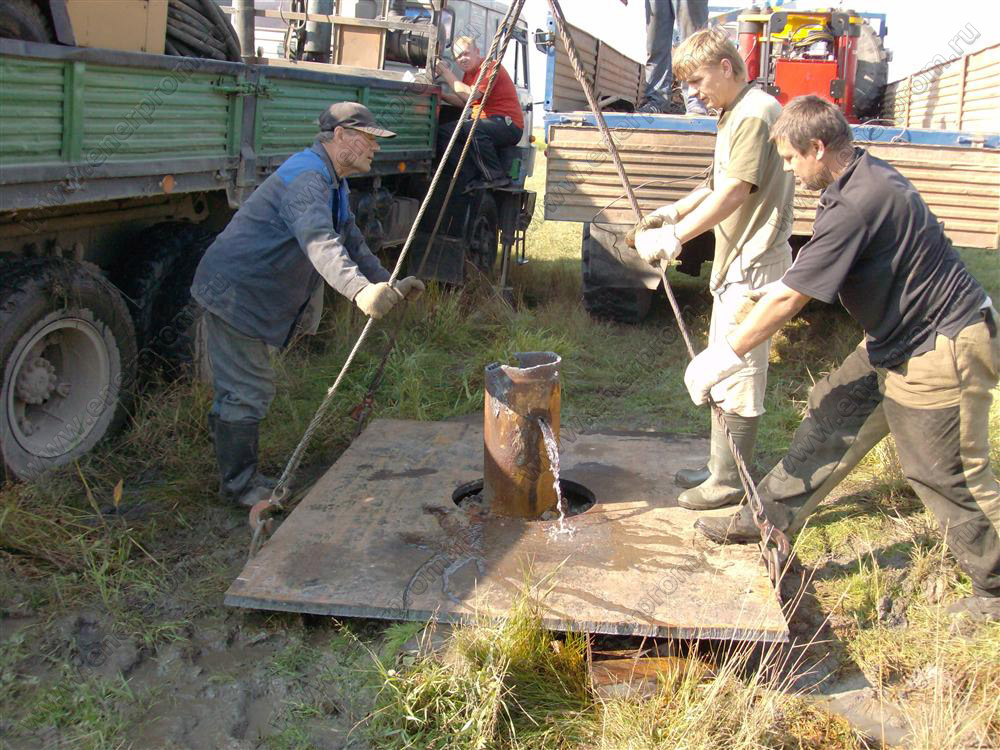

Фотографии в работе

Параметры УИТ-400/1
Ном. давление, МПа70
Мин. высота подхвата, мм495
Ном. усилие, тс (прямой / обратный ход)220х2=440/80х2=160
Ход поршня, мм550
Диапазон Ø извлекаемых колонн, мм50, 73, 159, 168, 219, 273, 325
Габариты, мм, ШxДxВ760x1320x1555
Масса, кг2000
