Гидравлический натяжитель-экстрактор

 8-800-1005-770
enerprom@enerprom.ru  Онлайн-запрос

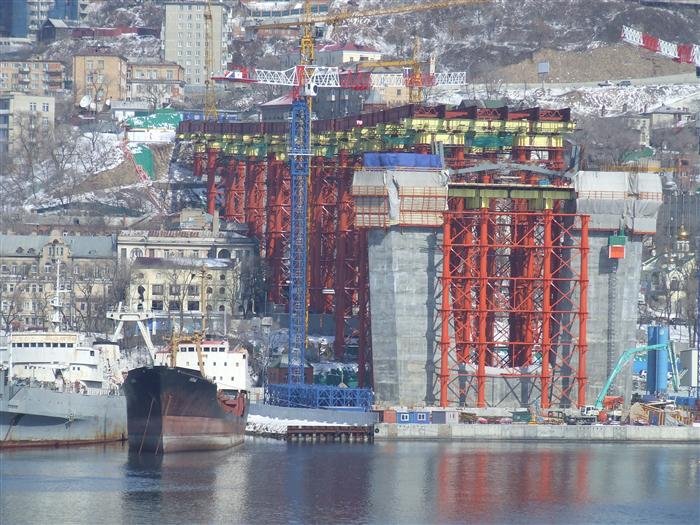

Гидравлические установки «Энерпром» на основе домкратов натяжителей-экстракторов были применены для продольной надвижки металлических пролётных строений при строительстве мостового перехода через бухту Золотой Рог в г. Владивостоке.

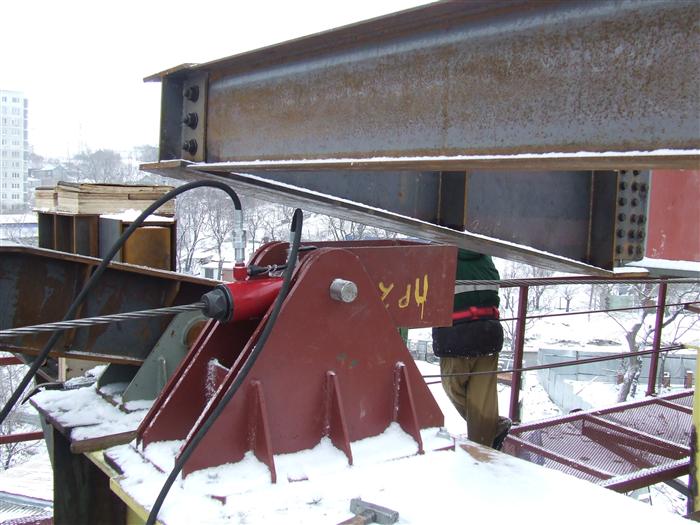

Каждая установка включает два однопрядных гидравлических домкрата с полым штоком (натяжители-экстракторы) НЭГ1520Г150.1-НН, гидравлическую насосную станцию с управляющей гидроаппаратурой и пультом ДУ, рукава высокого давления с быстроразъёмными соединениями, установочный и концевой анкера. Надвижка выполняется циклично с применением в качестве несущих элементов высокопрочных витых арматурных канатов Ø 15,7мм  путём их натяжения и экстракции. Системы натяжителей-экстракторов работают синхронно в автоматическом режиме перехвата каната при сопротивлении перемещению до 320 тс., ход одного цикла 150 мм, средняя скорость надвижки 20м/час. В одной части каната предусмотрен установочный анкер, закрепляемый на опорной раме, и натяжитель-экстрактор, в другой части каната - концевой анкер, который закрепляют на перемещаемом пролётном строении в предусмотренном проектом месте. Канат закрепляют в анкерах цангами с 3-х лепестковыми клиновыми зажимами.

Надвижка пролётных строений в проектное положение осуществляется по фторопластовым пластинам.

Система с компактными натяжителями – экстракторами арматурного каната позволяет выполнять надвижку металлических пролётных строений с высокой точностью при малых затратах на оборудование

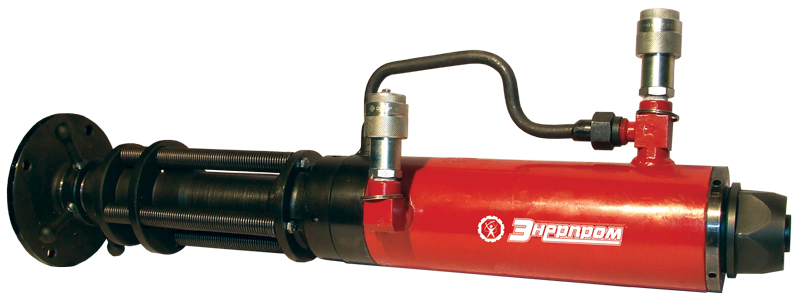

Натяжитель-экстрактор выполнен как домкрат с полым штоком с гидравлическим возвратом, включающий зажимную цангу для захвата каната при натяжении и цангу для удержания напряженного каната в якоре. В работе натяжителя-экстрактора осуществлён принцип автоматического перехвата каната с ударным расклиниванием цанги удержания специальными подпружиненными элементами его конструкции.

Система перемещения объекта с компактными натяжителями-экстракторами арматурного каната позволяет монтировать специальные конструкции и оборудование в стесненных условиях при малых затратах на оборудование по сравнению с применением системы толкающих гидроцилиндров.



Для просмотра дополнительных параметров покрутите колесиком мышки на таблице

Заказ
Срав- нить
Модель Усилие, тсНом. давление, МПаХод поршня, ммМасса, кгГабариты, мм, ШxДxВ
Заказать
НЭГ1520Г150.1-НН
20
60
150
25
680/830x160x240
Последнее обновление: 07.09.2016
