Гидравлический толкатель ТМК400Г2500 мостовых конструкций

 8-800-1005-770
enerprom@enerprom.ru  Онлайн-запрос

Система предназначена для продольной надвижки мостовых конструкций.

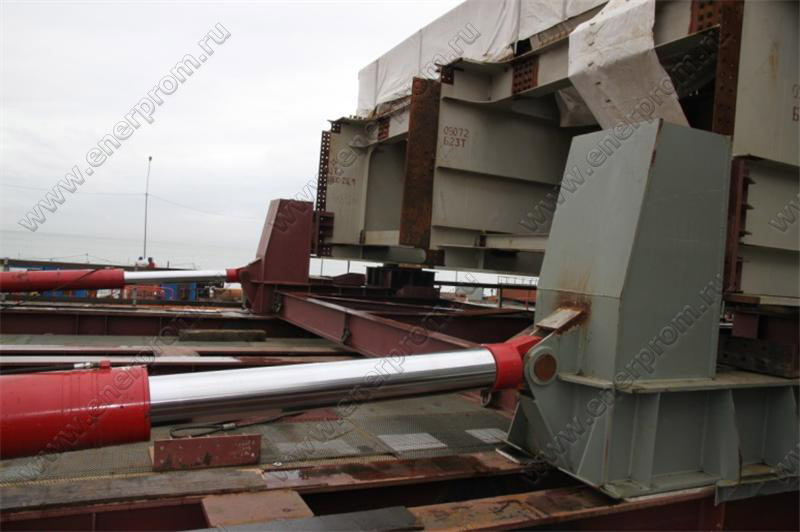

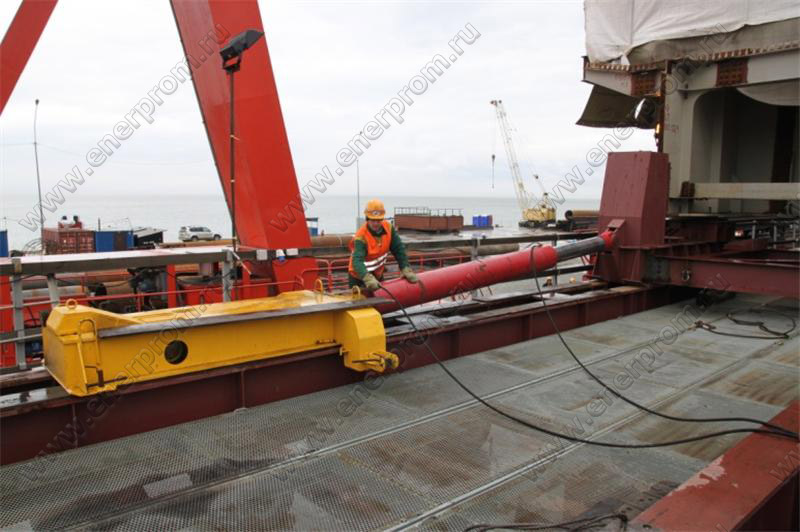

Две системы, каждая из двух толкателей, модель ТМК400Г2500, выполняют надвижку мостовых конструкций длиной по 63 м. по балкам пролётных строений при строительстве низководного моста по акватории Амурского залива от мыса Тихий (п-ов Де-Фриза) до района ж/д. станции «Седанка».

Система включает два работающих синхронно толкателя, причём, на упоре одного из них установлена насосная станция с пультом ДУ.

Операцию надвижки мостовых конструкций выполняют две системы толкателей.

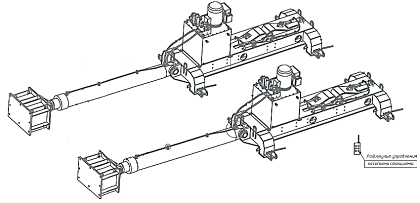

«Двухбалочный» толкатель включает два работающих синхронно «однобалочных» толкателя, причём, на упоре одного из них установлена насосная станция (4) с пультом ДУ.

Каждый «однобалочный» толкатель включает:

  • толкающий гидроцилиндр (1) с гидравлическим возвратом штока с проушинами на корпусе и штоке;
  • упор (2) с передними пальцевыми фиксаторами от проворота и задними пальцевыми фиксаторами от горизонтального смещения,
  • задний упор (3),
  • рукава высокого давления,
  • полумуфты быстроразъёмных соединений.

Порядок работы

  • Толкатель установить на балки.
  • Зафиксировать упор.
  • Задний упор опереть об одну из штатных поперечных балок, которые расположены через каждые 2,4 м.
  • Присоединить проушины штоков к специально смонтированным цапфам на надвигаемой мостовой конструкции.
  • Подать давление в поршневые полости гидроцилиндров, наблюдать синхронное выдвижение штоков и перемещение мостовой конструкции на 2,5м.
  • Подать давление в штоковые полости гидроцилиндров, наблюдать синхронное перемещение толкателя.
  • Повторить циклы до полной надвижки мостовой конструкции.
Параметры ТМК400Г2500
Давление в гидросистеме, МПа32
Ном. усилие прямого хода гидроцилиндров, тс196,9х2=393,8
Ном. усилие обратного хода гидроцилиндров, тс47,1х2=94,2
Ход поршня, мм2500
Габариты одного толкателя, мм (ДxВ без / с НС)6125x700/1210
Общая масса системы, кг6600
Объем гидроцилиндров, л307,6
Объём заполнения полостей, л118
Синхронная скорость обратного хода, мм/сек, мм/мин11,3/678
Чистое время затрачиваемое на надвижку, 63 пм конструкции, ч6
Корректировка синхронности выдвиженияручная
