Оборудование агрегата монтажа руслового пролётного строения

 8-800-1005-770
enerprom@enerprom.ru  Онлайн-запрос

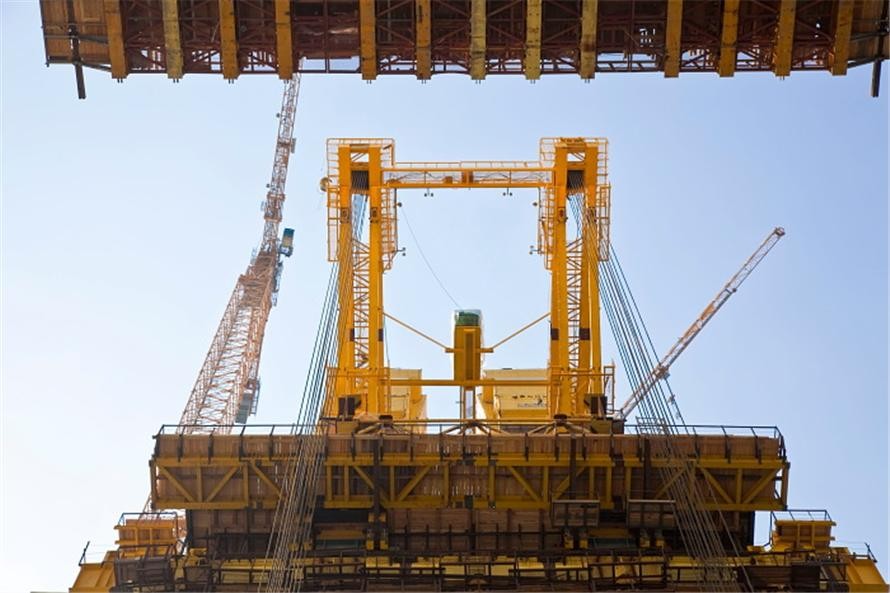

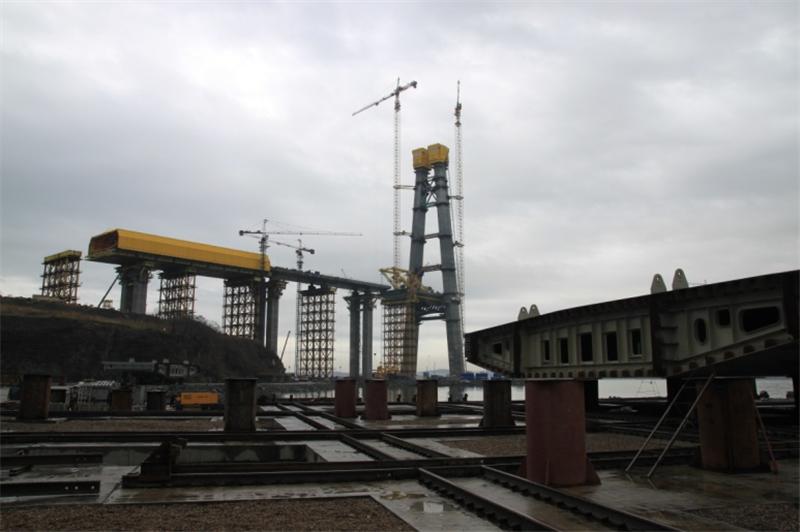

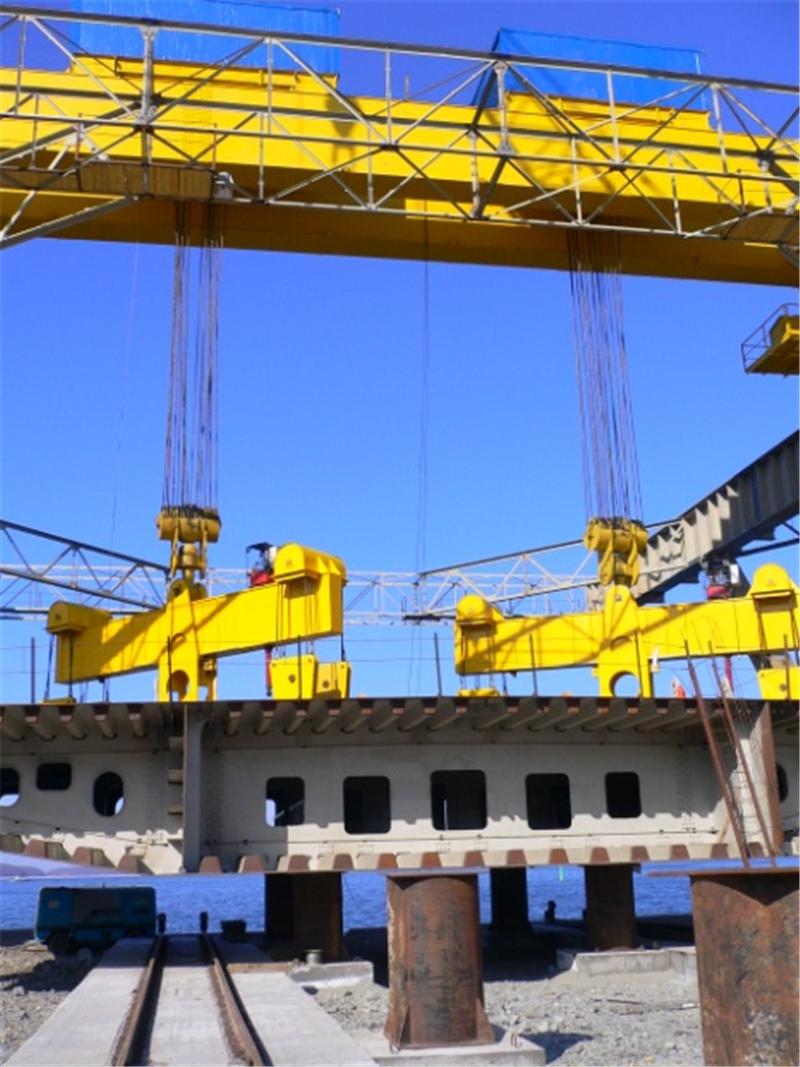

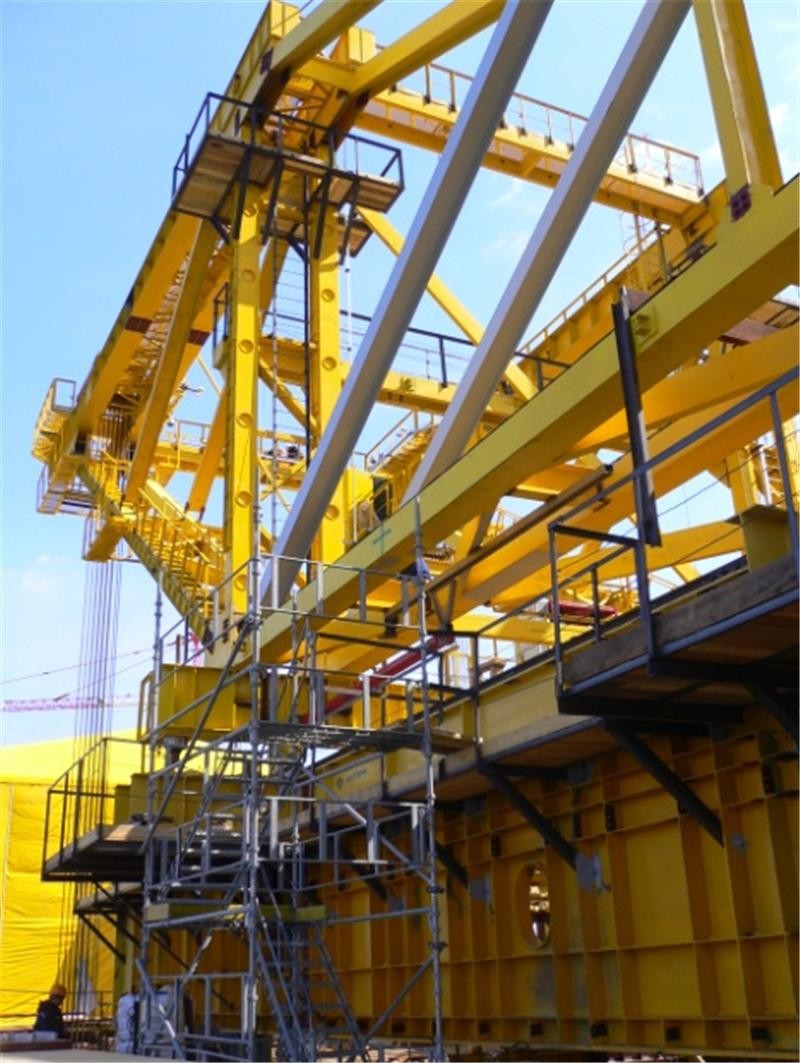

Гидравлическое оборудование «Энерпром» разработано и изготовлено для оснащения агрегата монтажа руслового пролетного строения мостового перехода на о. Русский. Подробную информацию о проекте можно получить на сайте  http://rusmost.ru/

Технические характеристики монтажного агрегата:

  • грузоподъёмность 400 тс,
  • скорость подъёма, м/с (м/мин) 0,013 (0,8),
  • высота подъёма 80 м.

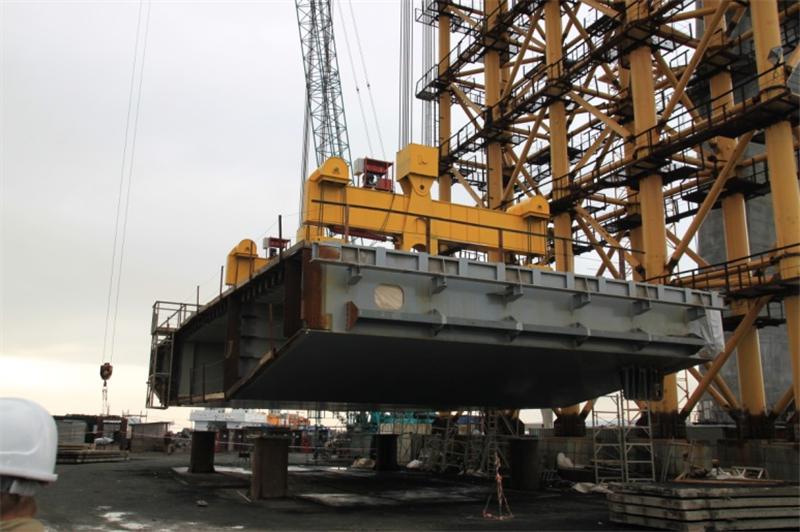

Гидравлическая система монтажного агрегата предназначена для подъема, перемещения монтажного агрегата и корректировки координат поднимаемого им блока металлического пролётного строения в осях X-Y.







НЭД-1625-МА



НЭД-1625-МА



НЭЭ(16-32)-МА

НЭЭ(16-32)-МА

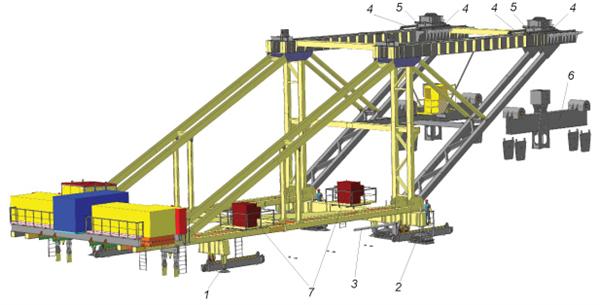

Гидравлическая система монтажного агрегата включает:

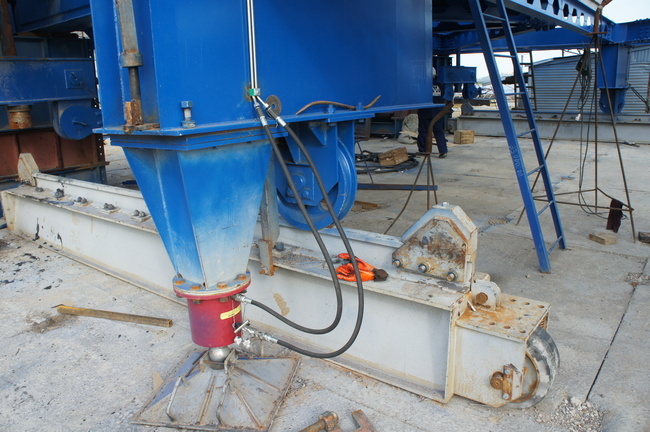

  • домкраты подъема задней части агрегата (1) усилием по 100 тс, рабочее давление 32 МПа;

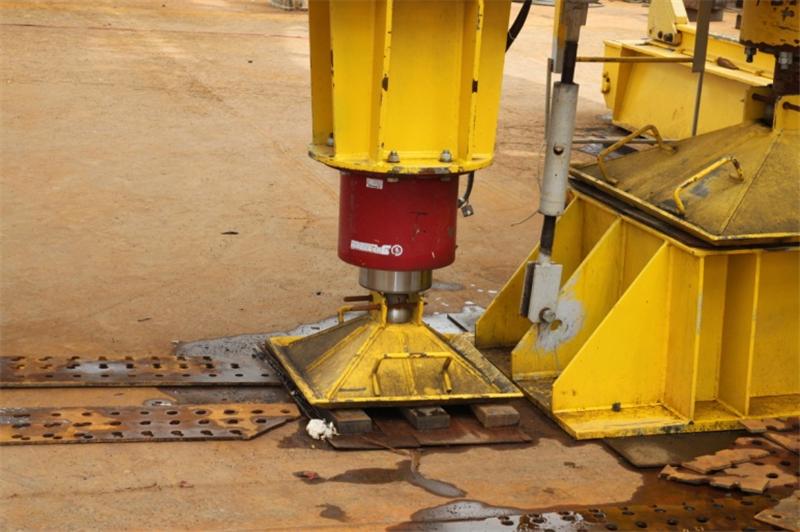

  • домкраты подъема средней части агрегата (2) усилием по 200 тс, рабочее давление 32 МПа;

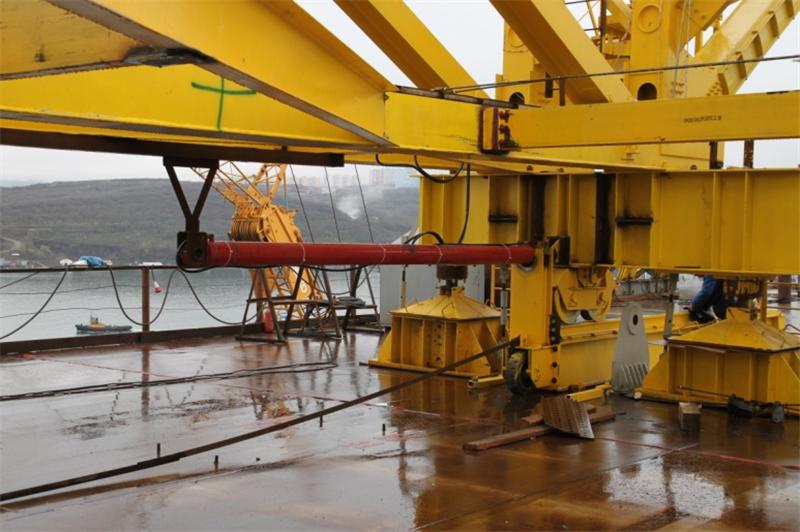

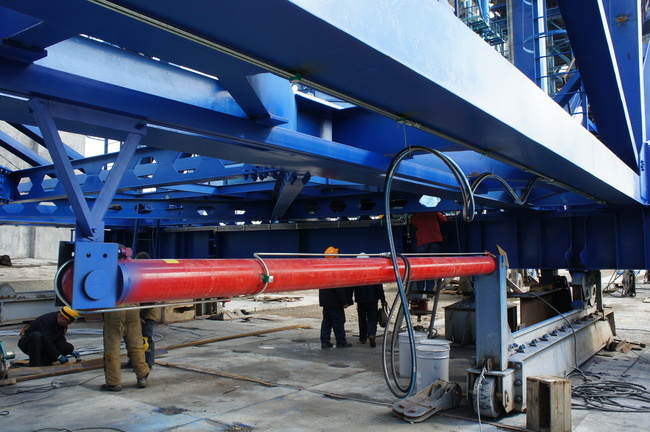

  • гидроцилиндры перемещения агрегата (3), ход штоков 4000 мм, усилие толкания 32 тс;

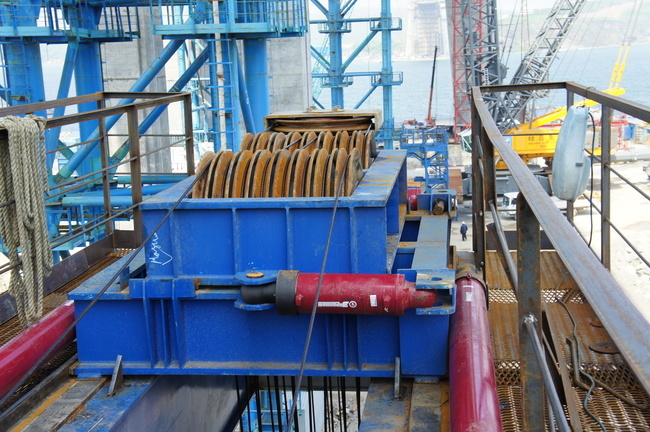

  • гидроцилиндры продольного перемещения поднимаемого объекта (4), усилием по 50 тс, ход штока 2500 мм;

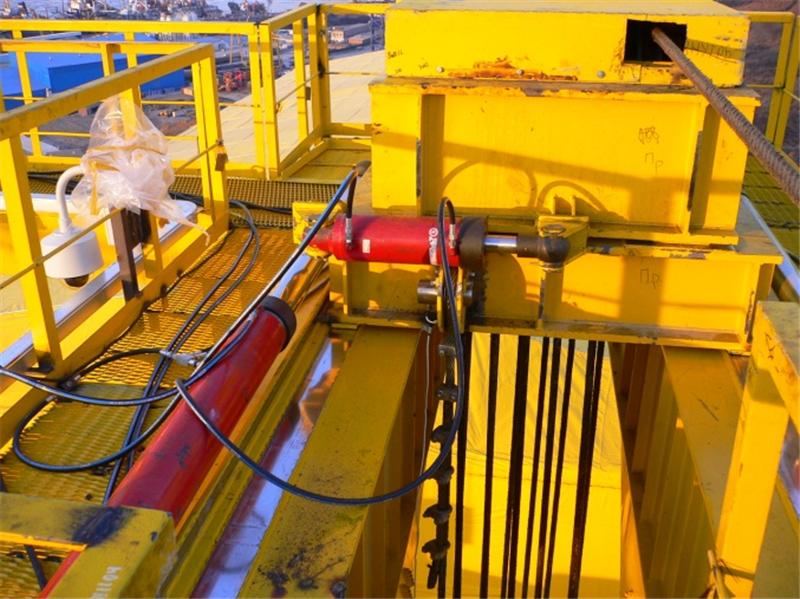

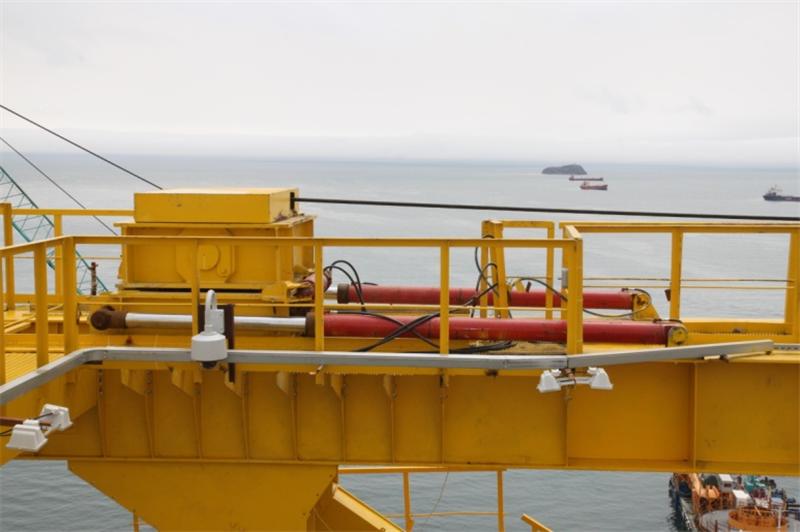

  • гидроцилиндры поперечного перемещения поднимаемого объекта (5) усилием по 50 тс, ход штока 250 мм, и

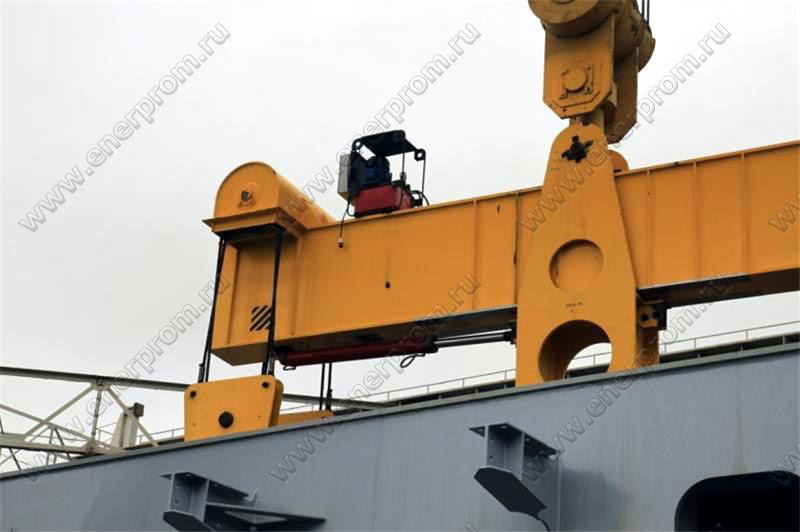

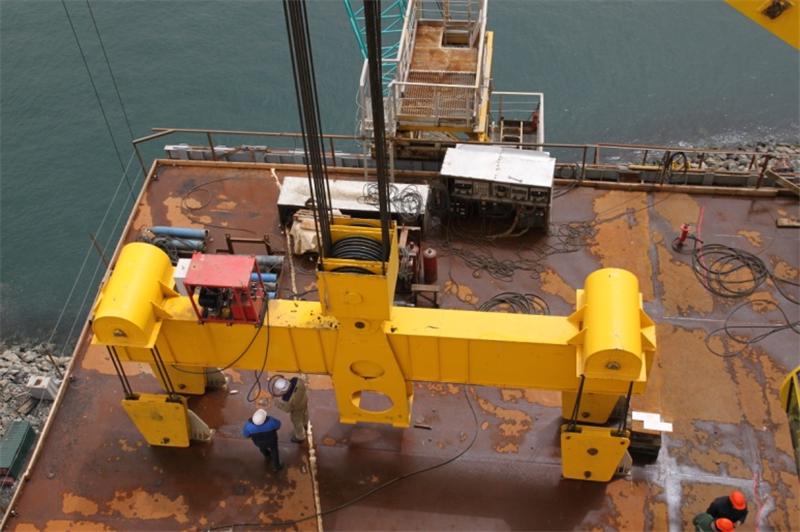

  • гидроцилиндры углового смещения поднимаемого объекта усилием по 30 тс, ход штока 500 мм, расположены на траверсе (6).

Гидроцилиндры изготовлены в исполнении с хромированными штоками, с применением системы уплотнений и грязесъёмников против наледи, с защитными кожухами для штоков.

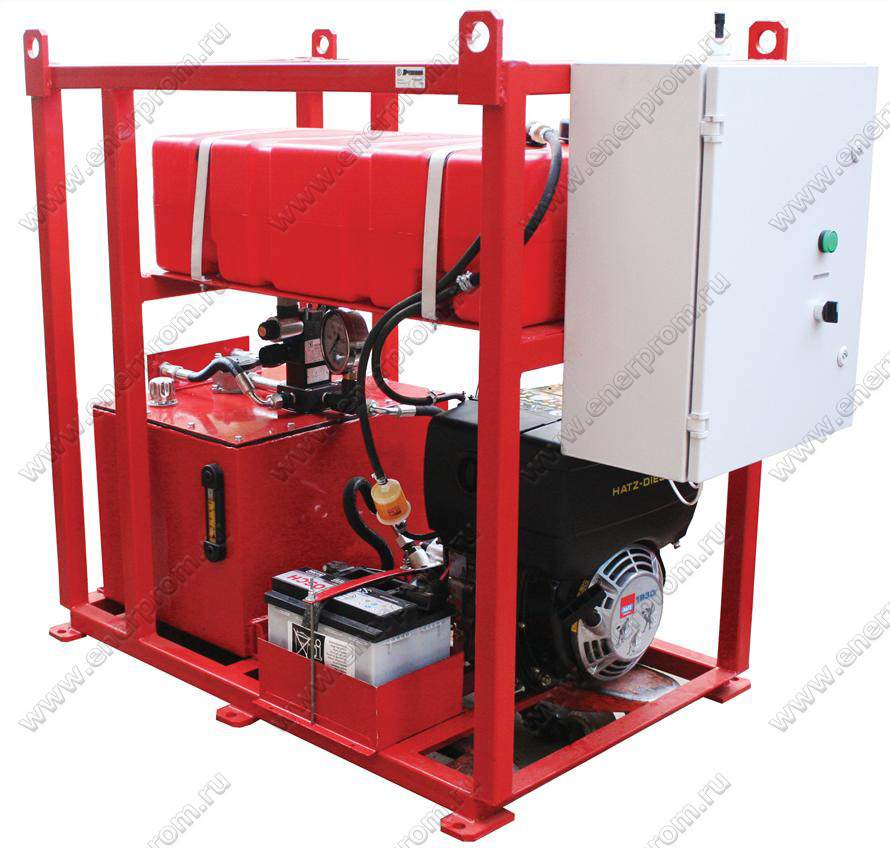

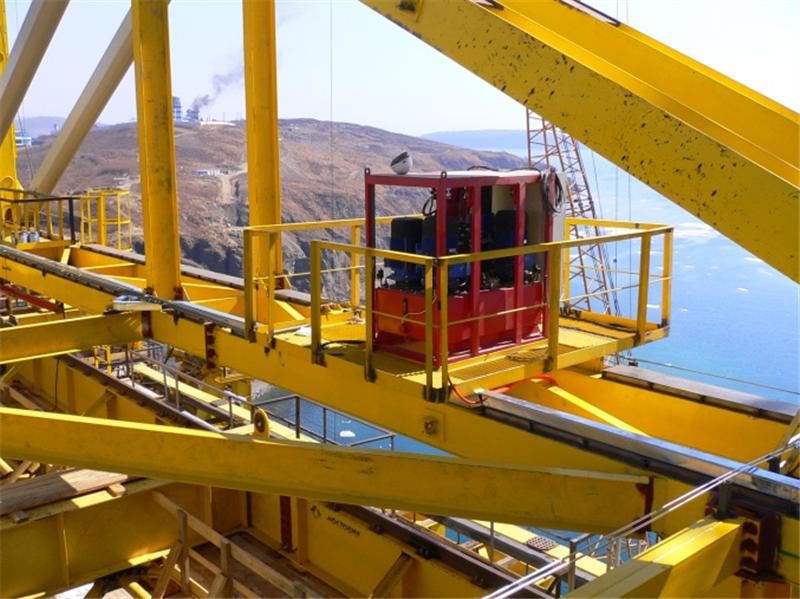

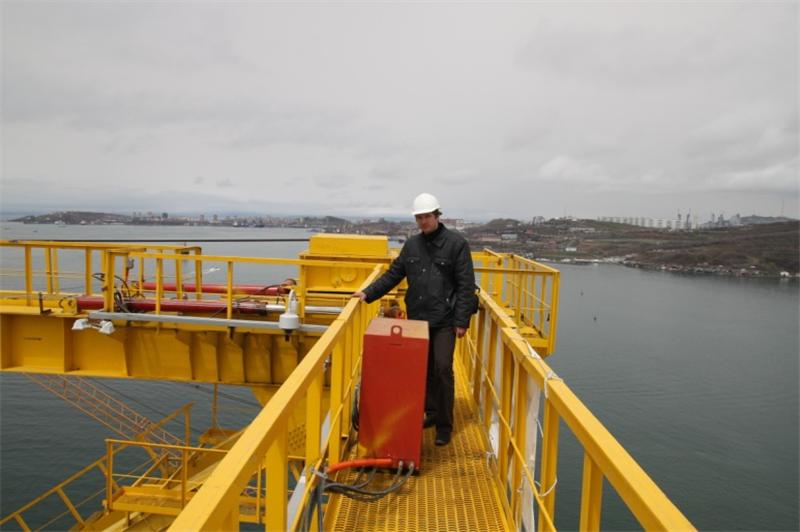

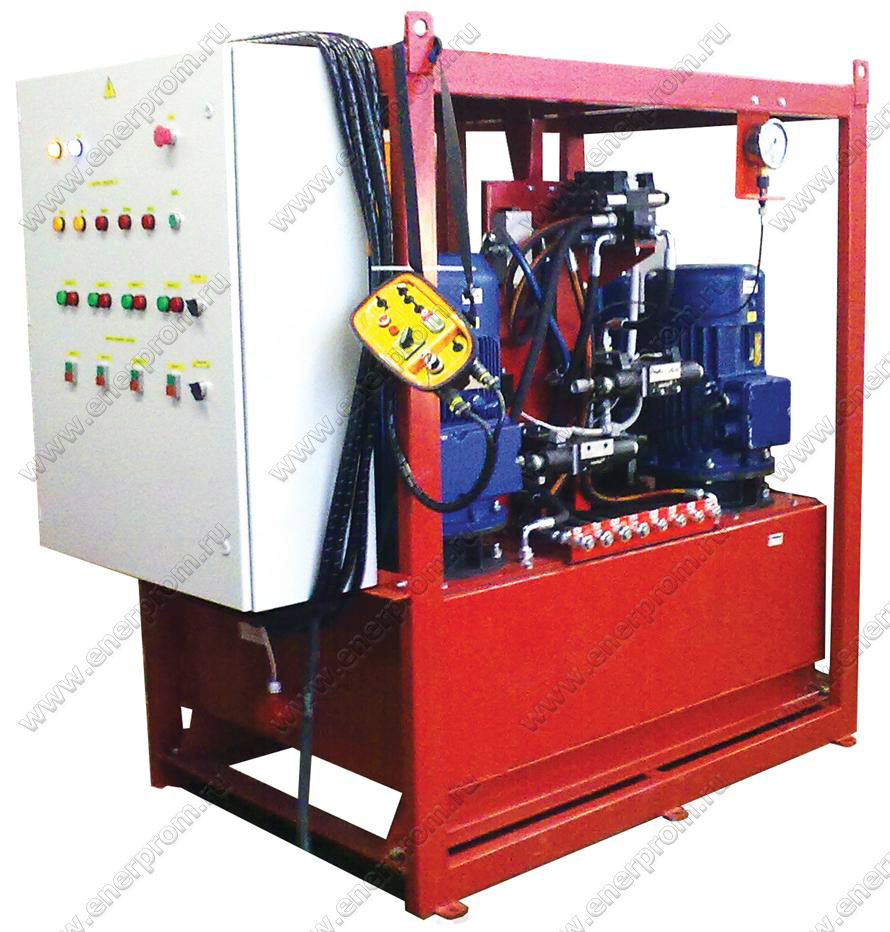

Питание гидросистемы рабочей жидкостью осуществляется 4-мя насосными станциями, две из них НЭЭ(16-32)-МА, с электроприводом, смонтированы на балке поперечной и балке нижней агрегата (7) и две, НЭД1625-МА, с дизельным приводом, на траверсе поднимаемого объекта (6), оснащены дублирующим радиоуправлением (на монтажном агрегате и на понтоне).

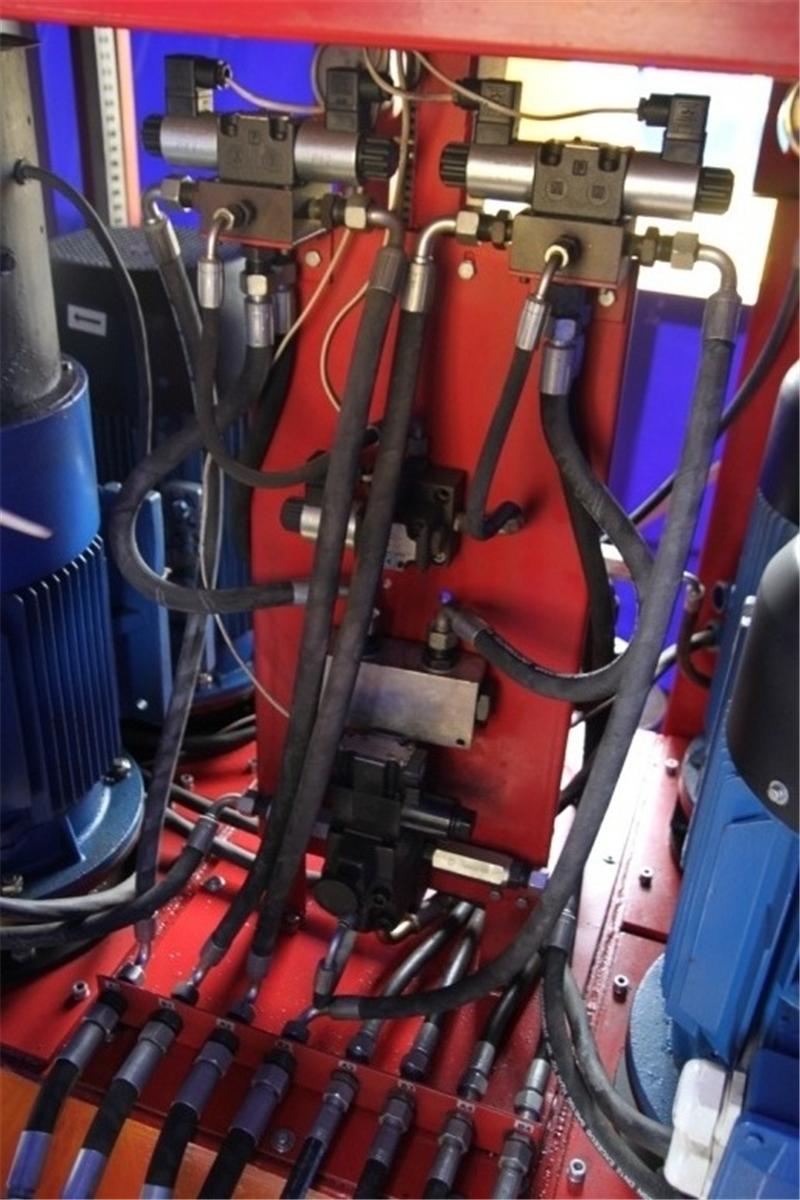

Управление домкратами и гидроцилиндрами выполняют блоками гидроэлектрораспределителей. Насосные станции собраны с применением гидрокомпонентов Bieri (Швейцария) и Yuken (Япония), система управления с  применением частотных преобразователей.

Гидролинии выполнены стальными трубопроводами Ду8 и Ду10 по металлоконструкциям агрегата. Подвод гидролиний к гидроцилиндрам и домкратам выполнен рукавами высокого давления из высококачественной резины Yokogama с двухкратным запасом прочности и повышенной износостойкости, с быстроразъёмными соединениями. Общая длина комплекта рукавов на монтажный агрегат ориентировочно 630 м.

Порядок работы
Порядок работы

Порядок подъема агрегата на домкратах:

  • установить на заднюю часть агрегата пригруз;
  • открыть предохранительные краны на всех четырех домкратах
  • отсоединить крепление агрегата от мостовой конструкции;
  • включить насосную станцию и подать давление на домкраты подъема средней части агрегата, наблюдать подъем средней части агрегата на высоту 80мм;
  • подать давление на домкраты подъема задней части агрегата, наблюдать подъем задней части агрегата на высоту 80мм;
  • домкраты автоматически устанавливаются на гидрозамки, установленные на гидоролиниях насосной станции.
Порядок надвижки агрегата:

  • подать давление на гидроцилиндры выдвижения напольных балок;
  • опустить агрегат на домкратах на напольные балки;
  • надвинуть агрегат по напольным балкам на величину хода гидроцилиндров надвижки, операции повторять до установки агрегата над точками крепления к мостовой конструкции, закрепить агрегат.

Порядок корректировки поднимаемого объекта в осях X-Y:

  • подать давление на правую и левую пару гидроцилиндров продольного перемещения. Наблюдать перемещение объекта в оси Х.
  • подать давление на правую или левую пару гидроцилиндров продольного перемещения. Наблюдать разворот объекта в оси Z.
  • подать давление на правый и левый гидроцилиндры поперечного перемещения. Наблюдать перемещение объекта в оси Y в ту или другую сторону.
Для вывешивания поднимаемого объекта при подъеме необходимо:

  • подать давление на гидроцилиндры углового перемещения, наблюдать наклон объекта в оси Y в ту или другую торону.
