Проталкиватель каната ПКК3300/ГП-К

Проталкиватель каната ППК3300/ИТС
Проталкиватель каната ППК3300/ГП-К

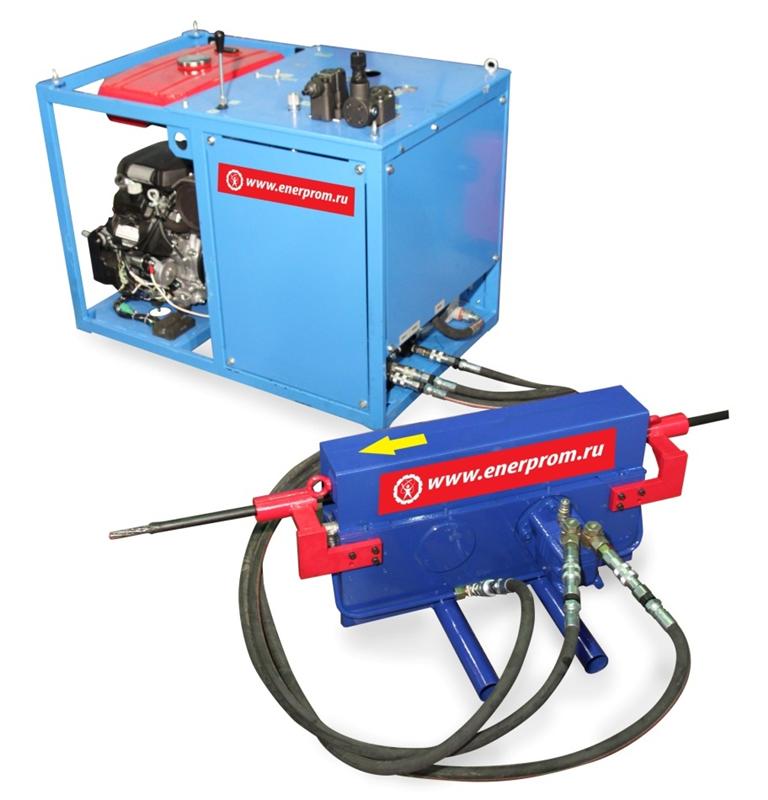

Установка ПКК3300/ГП-К предназначена для проталкивания арматурных канатов диаметром 12,5; 15,2; 15,7 мм в каналообразователь длиной до 150 метров в системе преднапряжения канатной арматуры с сцеплением с бетоном и его выкладывания в арматурном каркасе в технологии без сцепления с бетоном (работа с канатом в пластиковой оболочке, «моно-стренд»).

Установка может быть применена при монтаже пакета блочных железобетонных напряженных конструкций дорог и рельсового пути.

Смотрите поробнее о строительстве автодороги при помощи инновационной технологии преднапряженных плит.

Стандартный комплект поставки:

  1. Проталкиватель ПКК3300/ГП.
  2. Специальная насосная станция, двухпостовая 2НБР20-40ПКК3300 (2НБР20-40И7-1Х) с бензоприводом, или 2НЭЭ20-40ПКК3300 с электроприводом.
  3. Комплект РВД.
  4. Бухтодержатель – заказать отдельно.

Бухтодержатель поставляется в комплекте с ППК3300/ГП. Поперечные фиксаторы гарантируют блокировку бабины различных размеров в держателе и безопасность работ. За счет собственного веса бухтодержателя не требуется его крепления к поверхности. Бобина арматуры размещается между двумя стойками.

Проталкиватель установки ПКК3300/ГП состоит из

Направляющие ролики прижимают канат к приводным роликам за счет усилия, создаваемого гидроцилиндрами поджатия.

Cкорость проталкивания каната регулируется дросселем расхода жидкости насосной станции. Реверсивное движение «моностренда» осуществляется переведением ручки распределителя в позицию «ОБРАТНЫЙ ХОД». Двухпортовая насосная станция с бензоприводом, или электроприводом обеспечивает питание гидроцилиндров поджатия и гидромотора.

Технические характеристики

Усилие проталкивания, Н(кгс)

3300 (323)

Скорость проталкивания, м/с

до 7,5

Мощность гидромотора, кВт

15,5

Максимальное рабочее давление для гидромотора, Мпа 21

Максимальное рабочее давление для гидроцилиндров поджатия роликов, МПа

2

Максимальный расход рабочей жидкости гидромотора л/мин

65

Габариты LxBxH, мм

923 х500(по раме)х390

Масса, кг

105

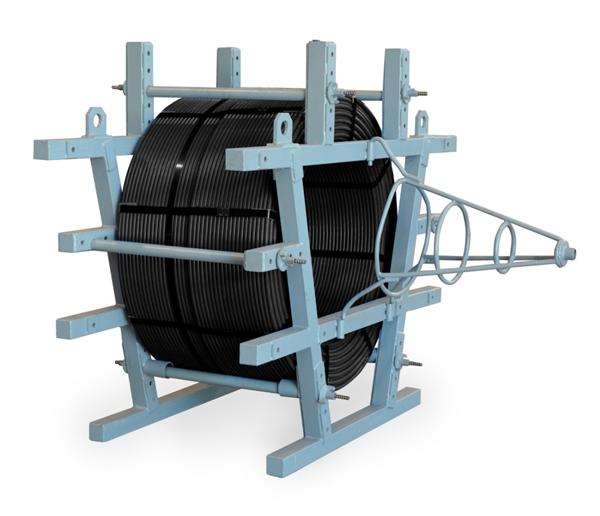

Бухтодержатель БД-3000

бухтодержатель
Бухтодержатель

Предназначен для безопасного применения, размещения и сматывания, бухт арматурного каната на стройплощадке. Бухты арматурного каната «моностренд» поступают от изготовителя (размещены на барабанах) массой 2400 кг, длина каната в бухте: канат Ø12,5 мм,-3200м, Ø15,2мм,-2000м, Ø15,7мм,-1900м,

Технические характеристики бухтодержателя БД-3000: масса, кг, 250; габариты, ДхШхВ, мм, 2118х2150х1860.

Технические характеристики бухтодержателя:



Модель

Вес, кг

Макс. вместимость, мм

Вес с бухтой, кг

Габаритные размеры (ДхШхВ), мм

БД3000

180

1000

3500

2110х2070х1750



Установка проталкивания каната ПКК3300

ПКК3300
ПКК3300

Установка ПКК-3300 предназначена для заправки пряди длиной до 250м в каналообразователь в системе преднапряжения канатной арматуры с сцеплением с бетоном.

Применение установки даёт возможность заправлять пряди в каналообразователь с пульта, расположенного на установке, с заданием параметров длины каната, максимальной скорости и максимального усилия проталкивания.

Устройство включает:

  1. корпус с кронштейнами крепления;
  2. мотор-редуктор;
  3. кривошипно-шатунный механизм;
  4. неподвижную и подвижную каретки с направляющими каната и цанговыми зажимами с 3-х лепестковыми клиньями;
  5. принимающий ролик с энкодером;
  6. цифровой счётчик-таймер с сенсорным управлением.

Установка может быть применена для работы с канатом диаметром 12,7; 15,2; 15,7мм перестановкой цанговых зажимов с 3-х лепестковыми клиньями.

Перед заправкой на конец пряди необходимо надеть наконечник для предотвращения повреждения каналообразователя.

Для беспрепятственной, быстрой и безопасной размотки каната по заказу поставляется бухтодержатель.

Модель

Усилие проталкивания, Н(кгс), шаг проталкивания за один оборот редуктора, мм

Скорость

проталкивания, м/с

Погрешность измерения длины, мм/м

Мощность приводного эл. двигателя, кВт/скорость вращения вала редуктора,

об/мин

Вес, кг

Габариты, ДхШхВ, мм

ПКК 3300

3300 (323)/500

0,7

400/100

1,5/120

265

1580х888х620

Параметры ПКК3300/ИТС
Сравнить
Заказать Заказать
Последнее обновление: 21.04.2017
