Домкраты тензорные для подводных работ

 8-800-1005-770
enerprom@enerprom.ru  Онлайн-запрос
  (A/F)

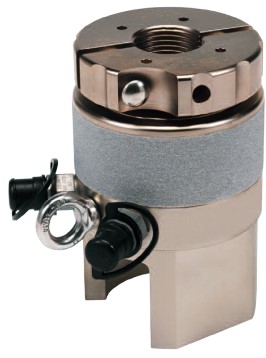

Предназначены для затяжки/демонтажа крепежа фланцевых соединений трубопроводов и другого оборудования в подводных условиях.

  • Быстрый и простой монтаж/демонтаж домкрата на резьбовом соединении и процесс затяжки крепежа.

  • Домкрат состоит всего из двух узлов: силовой модуль в сборе и разъемный адаптер натяжения; рабочее давление 150 МПа., ход поршня 30 мм (BAT1-SS-ход 20 мм).

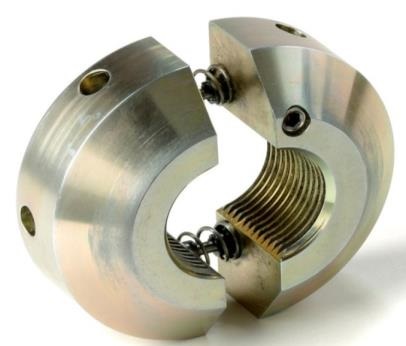

  • Быстро монтируемые разъемные адаптеры для осевого натяжения шпильки, несколько вариантов по параметрам резьбы для одного домкрата.

  • Домкрат проходного типа, выполнен с гравитационным (принудительным) возвратом поршня, оснащен двумя портами с быстроразъемными соединениями «ниппель», что позволяет создать систему домкратов, питающуюся от одной насосной станции, или ручного насоса и выполнять синхронную затяжку крепежа.

  • Указатель максимальной длины хода поршня.

  • Защита от коррозии для эксплуатации под водой.

  • Уплотнения гидроцилиндра обеспечивают минимальный коэффициент трения.

  • Компенсация внецентренных нагрузок на шток.

  • Центральная часть корпуса с покрытием «противоскольжение».

  • Размер D включает допуск для съема домкрата после натяжения шпильки с рабочим ходом 30 мм.

Для комплектации системы тензорных домкратов для подводных работ применить РВД, полумуфты, насосную станцию или ручной насос такой же номенклатуры, как для обычных тензорных домкратов.

Внимание.

  1. Для применения тензорных домкратов серии ВАТ…SS.. использовать в составе крепежа фланцевых соединений стандартные шестигранные гайки высокопрочного класса с метрической резьбой, с покрытием стойким к морской воде (например PTFE), с радиальными отверстиями в гранях для рукоятки подкручивания гайки после осевой вытяжки шпильки (в комплект поставки не входят).
  2. Минимальная длина выступающей над гайкой части шпильки со стороны натяжения должна быть не менее указанной в таблице, см. Рис 1.

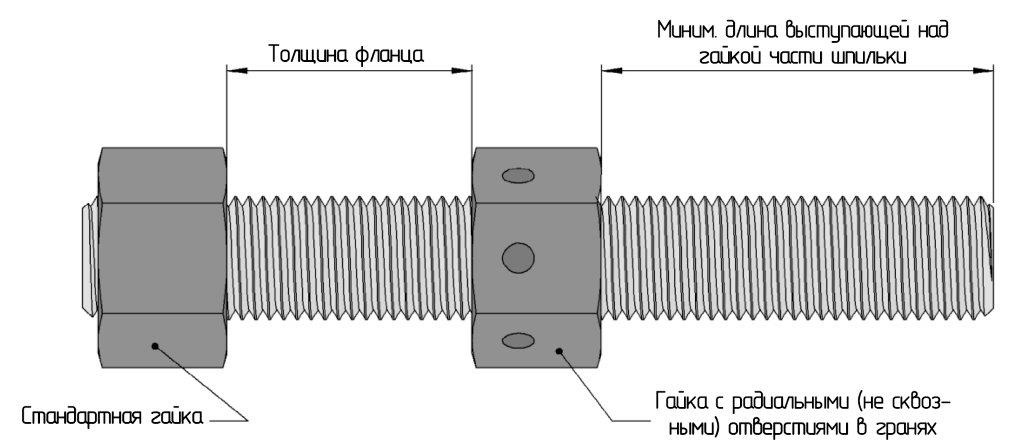

    Рис. 1. Размер шпильки



  3. Работу по затяжке крепежа собранного фланцевого соединения проводить в соответствии с Рис 2(100% затяжка в одну стадию), или с Рис 3 в две стадии (затяжка 50% гаек, через одну, –1-я- стадия, затяжка остальных 50% гаек,- 2-я-стадия).

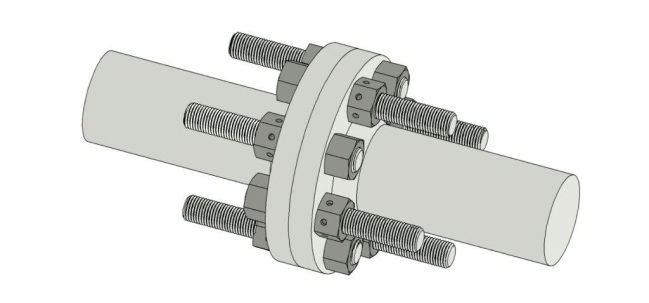

    Рис.2. Затяжка 100% гаек в одну стадию

    Рис. 3. Затяжка 50% гаек, через одну, –1-я-стадия,

    затяжка остальных 50% гаек,- 2-я- стадия

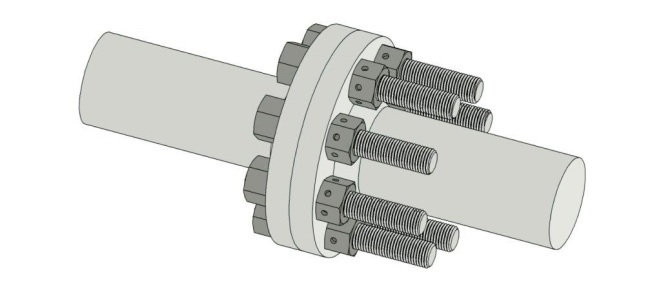

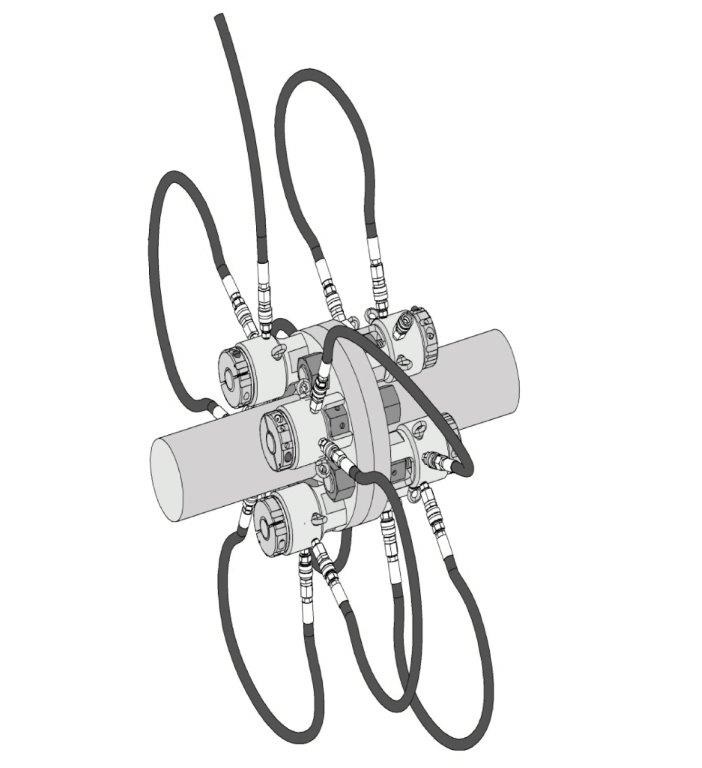

    Рис. 4. Соединение домкратов при затяжке

    100% гаек в одну стадию



  4. Домкраты применяются с фланцами по стандарту BS1560 / ANSI B16.5 / API и с большинством конструкций компактных фланцев.

Для освоения континентального шельфа требуется создание Российских технологий и оборудования для подводно-подледной добычи углеводородов. Применение домкратов тензорных для подводных работ оптимально при обустройстве шельфовых месторождений с использованием подводного добычного комплекса (ПДК). Пример, -освоение Киринского газоконденсатного месторождения в Охотском море.

Примечание. В «Энерпром» в 2014г. была разработана и изготовленаустановка для вертикального перемещения конструкций УПЗК4х25/2000. Применена для подъема/опускания защитных конструкций при перегрузке с берега на баржу для Киринского ГКМ.
