Извлечение обсадных колонн буронабивных свай

Установка «Энерпром» «Магеллан-С» предназначена для оснащения широко распространенных буровых установок не использующих гидравлические обсадные машины при производстве буронабивных свай, что значительно увеличивает эффективность бурильного оборудования.

Одним из основных методов устройства фундаментов в промышленном, транспортном и гражданском строительстве в условиях высокой плотности застройки, в климатических условиях Севера, в слабых водонасыщенных грунтах является технология буронабивных свай под защитой обсадных труб.

Применение этой технологии наиболее популярно среди транспортных строителей и мостостроителей вследствие высокой надежности свай и безопасности свайных работ.

Обсадные трубы допускается оставлять в грунте только в случаях, когда исключена возможность применения других решений конструкции фундаментов.

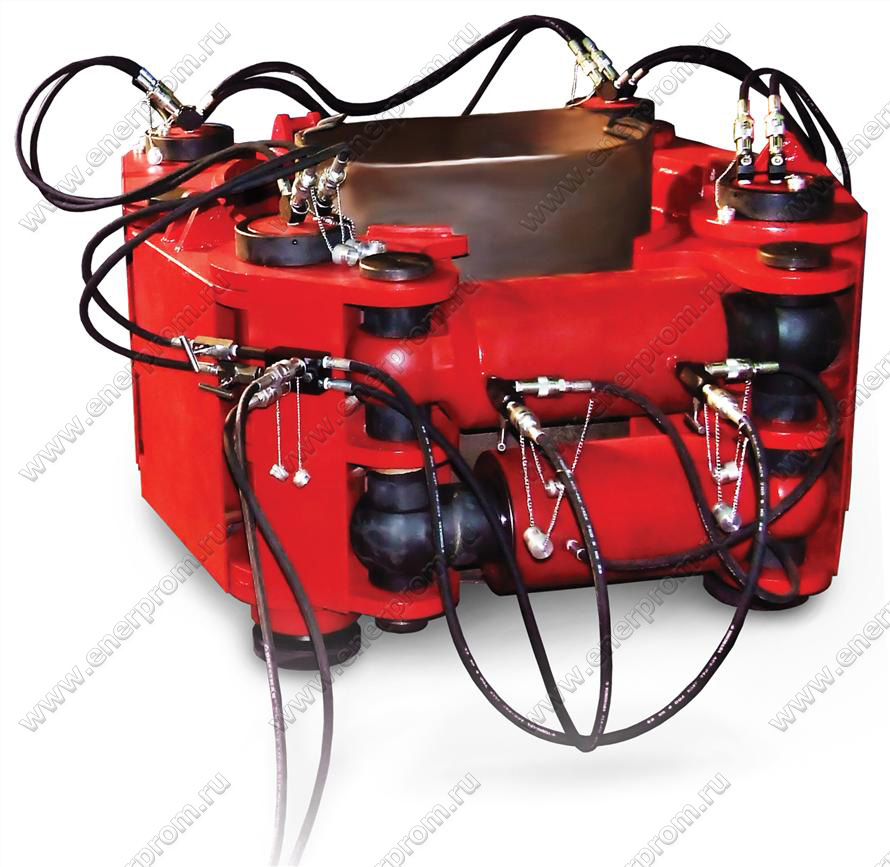

Установка состоит из:

  • плиты основания,
  • четырёх гидроцилиндров вертикального движения,
  • плит секторов обжатия,
  • двух стяжных гидроцилиндров сжатия,
  • запорных кранов,
  • рукавов высокого давления,
  • плавающих опор.

Для исключения проскальзывания трубы при её извлечении на внутренней поверхности плит секторов обжатия нанесены риски наплавкой твёрдого сплава. Гидропривод осуществляют от буровой установки или специальной насосной станции.

Гидравлическая насосная станция 2НЭР32/70-2/10ИИ160Т2 и РВД в комплекте поставки; плита опорная поставляется по заказу.

Установку «Магеллан-С» устанавливают заранее на точку бурения, плиту основания нивелируют в горизонтальной плоскости. После бурения скважины под защитой колонны обсадных труб, погружения армокаркаса и заполнения трубы бетоном, по истечении времени, в соответствии с регламентом работ, начинают извлечение колонны обсадных труб с применением установки «Магеллан-С».

При подаче рабочей жидкости в поршневые полости стяжных гидроцилиндров сжатия обеспечивается надёжный  захват обсадной трубы. Гидроцилиндрами прямого хода осуществляют перемещение трубы на полный ход поршней.

При подаче рабочей жидкости в штоковые полости стяжных гидроцилиндров сжатия обеспечивается разжим трубы, после чего включают гидроцилиндры вертикального перемещения на обратный ход и перемещают плиты секторов обжатия в исходное положение, при этом самопроизвольного опускания трубы не происходит в следствии наличия сил сцепления бетона и грунта с поверхностью извлекаемой трубы в течении всего времени её извлечения.

Далее, повторяют операции до извлечения секции трубы, расстыковывют секции и продолжают извлечение следующей секции трубы.

Параметры УИТ400Г550/1220
Масса, кг3340 (без опорной плиты)
Ном. давление в системе ГЦ подъема, МПа65
Ном. давление в системе ГЦ обжатия, МПа32
Ном. усилие прямого хода, тс102x4=408
Ход поршня ГЦ подъема, мм550
Ном. усилие стяжных цилиндров, тс77x2=154
Ход поршня ГЦ обжатия, мм195
Диапазон Ø извлекаемых колонн, мм, макс.1220
Рекомендуемая насосная станция2НЭР32/70- 2/10ИИ 160Т2
