Маслостанции гидравлические (гидростанции)

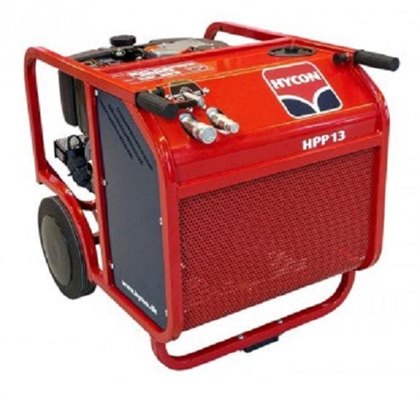

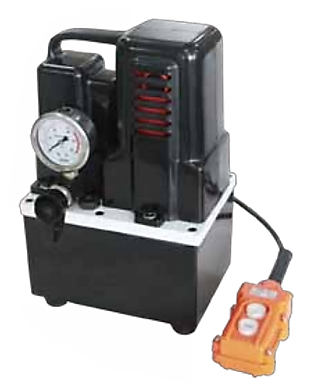

Мини гидростанции (мини насосные станции)

Ручные гидравлические насосы и мини гидростанции с бензиновым и электрическим приводом. Предназначены для специализированного промышленного гидроинструмента высокого давления.

Малогабаритные двухступенчатые маслостанции

Предназначены для привода гидроцилиндров с гидравлическим, пружинным, гравитационным возвратом поршня. Маслостанции оснащены гидрораспределителем с ручным и электромагнитным управлением. Номинальное давление 70 МПа.

Мобильные двухступенчатые маслостанции

Предназначены для привода гидроцилиндров с гидравлическим, пружинным, гравитационным возвратом поршня. Бак большой вместимости, 35 л, позволяет применить эти насосные станции для привода нескольких гидроцилиндров. Номинальное давление 70 МПа. Исполнение электропривода на напряжение электропитания 220В или 380В.

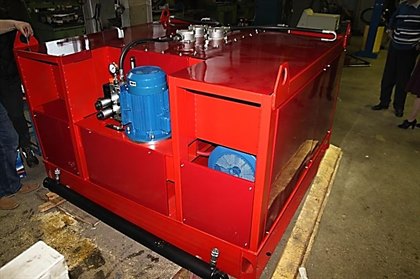

Маслостанции специальные

Гидростанции, разработанные заводом «Энерпром», для специализированного промышленного гидравлического инструмента и оборудования.

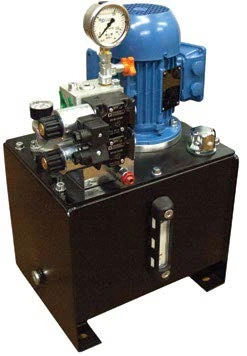

Гидростанции 1-16 МПа

Насосные станции, работающие в диапазоне 1-16 МПа. Предназначены для металлорежущих и деревоперерабатывающих станков, автоматических линий, кузнечно-прессового, литейного и другого гидрофицированного оборудования низкого давления.

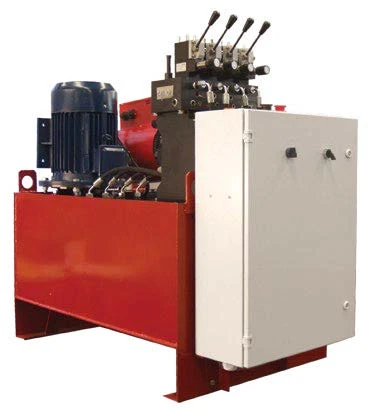

Гидростанции 16-32 МПа

Насосные станции, работающие в диапазоне 16-32 Мпа. Предназначены для металлорежущих и деревоперерабатывающих станков, автоматических линий, кузнечнопрессового, литейного и другого гидрофицированного оборудования низкого давления.

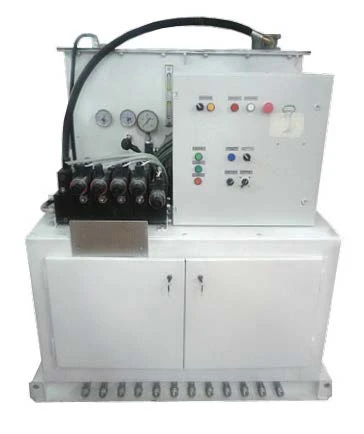

Гидростанции 32-50 МПа для прессов

Гидравлические станции, использующиеся для привода испытательных прессов, судовых лебедок и другого гидрооборудования высокой мощности. Рабочей диапазон от 32 до 50 МПа.

Маслостанции для гидравлической распрессовки

Гидростанции с рабочим давлением 250, 300, 400 МПа. Выполнены с электроприводом, оснащены гидрораспределителем с электромагнитным управлением с функцией разгрузочного крана, мини-мультипликатором давления. Метод гидравлической распрессовки (гидрораспора) основан на создании масляного клина между посадочными поверхностями.

Станции насосные с электромагнитным гидрораспределителем с автоматическим управлением

Насосные станции серии НЭА с электроприводом предназначены для гидропитания промышленного гидравлического инструмента и оборудования высокого давления в автоматическом режиме управления посредством обеспечения требуемых интервалов (в сек.) для «рабочего хода» и «возврата» исполнительного гидроцилиндра с помощью реле времени.

Как выбрать маслостанцию «Энерпром»

Выбор маслостанции определяется, исходя из рабочего давления для привода, рабочего объема поршневой полости гидравлического домкрата, требуемой скорости рабочего хода, величины рабочего хода; в соответствии с требованиями Заказчика по типу привода насосной станции, управления гидрораспределителем.

Основными характеристиками гидростанции являются:

  • номинальная подача (производительность),
  • номинальное давление рабочей жидкости, полезная (используемая) вместимость бака.

Выбор насоса с ручным приводом или насосной станции с машинным (электро, пневмо, -ДВС) приводом, определяется требованием и техническими возможностями предприятия-потребителя.

Следует учитывать, что полезный объём бака гидростанции должен превышать суммарный рабочий объём запитываемого гидравлического оборудования или инструмента не менее чем на 20%; маслобаки также выполняют функции охладителя температуры рабочей жидкости, если нет охладителя.

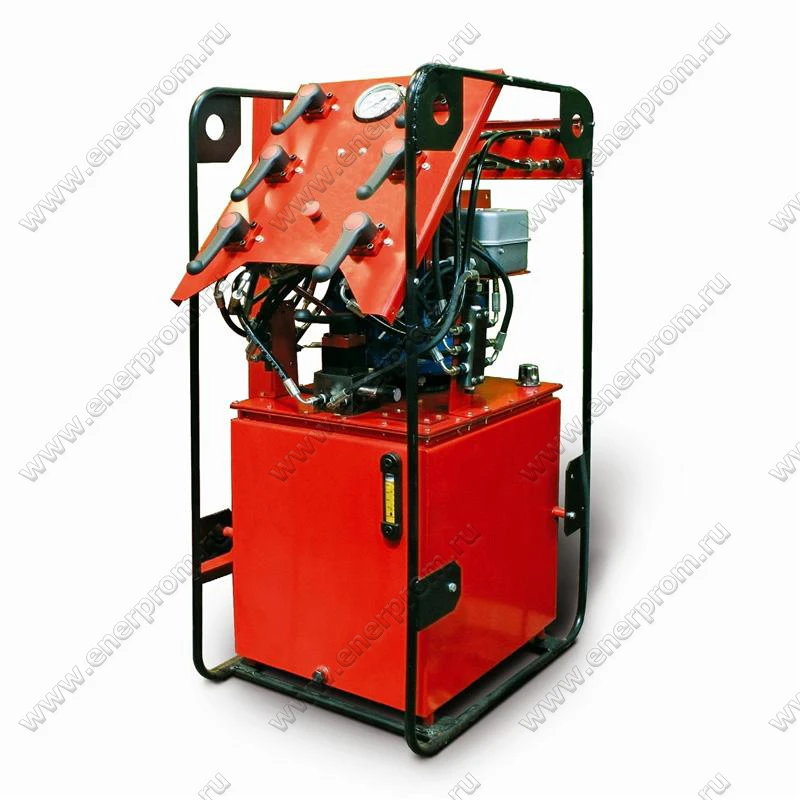

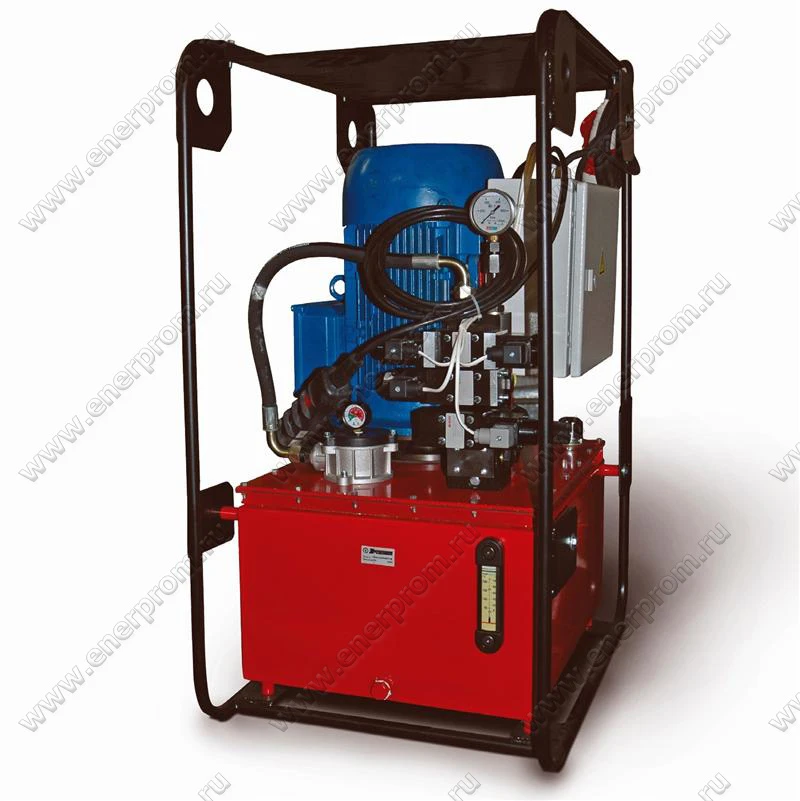

Для одновременного питания нескольких гидравлических инструментов маслостанции оснащаются кранами многоходовыми, несколькими портами или многопортовыми насосами (многопостовые и многопоточные гидростанции «Энерпром»).

Для выбора насосной станции необходимо ознакомиться с инструкцией по эксплуатации на гидравлическое оборудование или инструмент с целью определения рекомендуемой подачи гидравлической жидкости, т.к. гидростанции и оборудование рассчитаны на определенную подачу; необходимо, чтобы эти показатели совпадали.

При низкой подаче гидравлическое оборудование будет работать слишком медленно, а при увеличенной подаче возможно повредить гидравлический инструмент.

Пример расчета скорости, U, выдвижения штока домкрата и требуемой подачи, Q, рабочей жидкости

Опыт эксплуатации домкратов требует, чтобы скорость υ выдвижения штоков составляла от 4 до 7 мм/с.

Пусть Q-расход рабочей жидкости, л/мин, S-площадь поршня домкрата см2, тогда U=Qх1000/6S (мм/с).

Обычно, известен рабочий объем рабочей жидкости в поршневой полости, см3, V=SхH, где Н-ход поршня, см., S-площадь поршня домкрата см2.

Тогда, U=QH1000/6V (мм/с).

Требуемая подача рабочей жидкости Q= 6UV/1000Н (л/мин).

Для одновременной работы ряда оборудования необходимо, чтобы каждый порт насосной станции или порт многоходового крана обеспечивал требуемый расход рабочей жидкости.

Выбор объема маслобака маслостанции

Объем маслобака должен составлять не менее 0,3 минутной подачи насоса, т.е. Vном= 0,3•Q.

С учетом требований ГОСТ12448-80 округляем полученное значение объема бака и принимаем номинальную вместимость гидробака, Vном, из ряда: 5,10,20,25, 40, 60,100 литров.

Бак заполняется рабочей жидкостью на 0,8 Vном, т.е. используемый объем масла в баке Vм= 0,8 Vном.

2
3
4
5
-
6
7
8
9
10
-
11



1 Количество потоков, распределителей
(по умолчанию) - один поток
(распределитель)
2 Тип продукта
Н - насосная станция
3 Тип привода Б - бензиновый двигатель
Г - гидравлический мотор
Д - дизельный двигатель
П - пневматический двигатель
Э - электрический двигатель
4 Тип управления

А - автоматическое электромагнитное
Н - ножное электромагнитное
П - пневматическое (ручной или ножной кнопочный пульт)
Р - ручное
Э - электромагнитное (выносной кнопочный пульт)

5 Номинальное давление, МПа (по умолчанию) - 70 МПа 1/2 - при двухступенчатой
подаче сначала указывается давление 1 ступени (низкое давление), затем давление 2 ступени (высокое давление)
6 Номинальная подача

Указывается подача на номинальном давлении (до 1000 л/мин)

1/2 - при двухступенчатой подаче сначала указывается подача на 1 ступени (низкое давление), затем подача на 2 ступени (высокое давление)

NxQ - при заказе многопоточной станции сначала указывается количество потоков (N), затем указывается подача (Q)

7 Тип распределителя

А - разгрузочный кран
Г - двухпозиционный четырехлинейный гидрораспределитель
И - трехпозиционный четырехлинейный гидрорапсределитель

Другой тип распределителя можно выбрать из таблицы «Функции гидравлических распределителей»

8 Объем бака

Указывается объем маслобака (типовой ряд: 5, 10, 20, 25, 40, 60, 100 литров)

9 Вольтаж электродвигателя

(по умолчанию) - не электрический двигатель

Т - трехфазный электродвигатель переменного тока, 380 В, 50 Гц

Ф - электродвигатель переменного тока с напряжением питания 220 В, 50 Гц (для мощностей до 2,2 кВт)

10 Количество ступеней насоса 1 - одноступенчатый насос
2 - двухступенчатый насос
11 Опции

24В - коробка и пульт управления на 24 В
А - гидроаккумулятор
Б2..6 - бонки коллекторные для подсоединения 2-6 рабочих механизмов
Бс - блок согласования
В - комплектация гидрокомпонентами Bieri
Др - дросселирование расхода
Ду - дистанционное управление
З - защитная рама
К - комплектация гидрокомпонентами KPM
Кл - колеса на раме
М - мультипликатор давления
П - подогрев рабочей жидкости
Рв - реле времени
Рд - регулятор давления
РС - инструмент для работы с резьбовыми соединениями
С - складывающиеся ручки для переноски
Y - комплектация гидрокомпонентами Yuken
Ф - дополнительный фильтр
Х - охлаждение рабочей жидкости
Ч - частотное регулирование электродвигателя



НБР6/70-6/0,5Г10-2ЭМИ
3НЭЭ-3х2,0ИИГ40Т1-ЗКлХ
Маслостанция гидравлическая с бензиновым приводом и двухпозиционным четырехлинейным распределителем с ручным управлением, двухступенчатая, номинальное давление 6 МПа на 1-ой ступени, 70 МПа на 2-ой ступени, подача 6 л/мин на 1-ой ступени, 0,5 л/мин на 2-ой ступени, бак 10 л, предназначена для электромонтажного инструмента Маслостанция гидравлическая с электроприводом 380В 50Гц, трехпоточная с двумя трехпозиционными четырехлинейными распределителями и одним двухпозиционным четырехлинейным распределителем с электромагнитным управлением, номинальное давление каждого потока 70 МПа, подача каждого потока 3 л/мин, бак 40 л, с защитной рамой с колесами и системой охлаждения

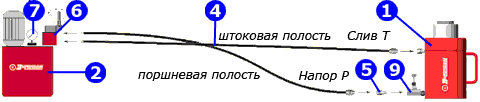

  1. Исполнительный механизм: домкрат, съемник, трубогиб и т.д. (ДУ, СГ, ТГ и т.д).
  2. Насосная станция гидравлическая с электро, бензо-, пневмоприводом (НЭР, НЭЭ, НПР и т.п.)
  3. Насос гидравлический ручной (НРГ)
  4. Рукав высокого давления с резьбой К3/8C с одной стороны и полумуфтой быстроразъемного соединения с другой (РВД)
  5. Полумуфта быстроразъемного соединения (БРС)
  6. Гидравлический распределитель с ручным управлением в составе насосной станции (ГР)
  7. Манометр (МА)
  8. Кран многоходовой (КР)
  9. Предохранительный кран (КП)

#SpoilerStop({"Template":"SpoilerH2"})##

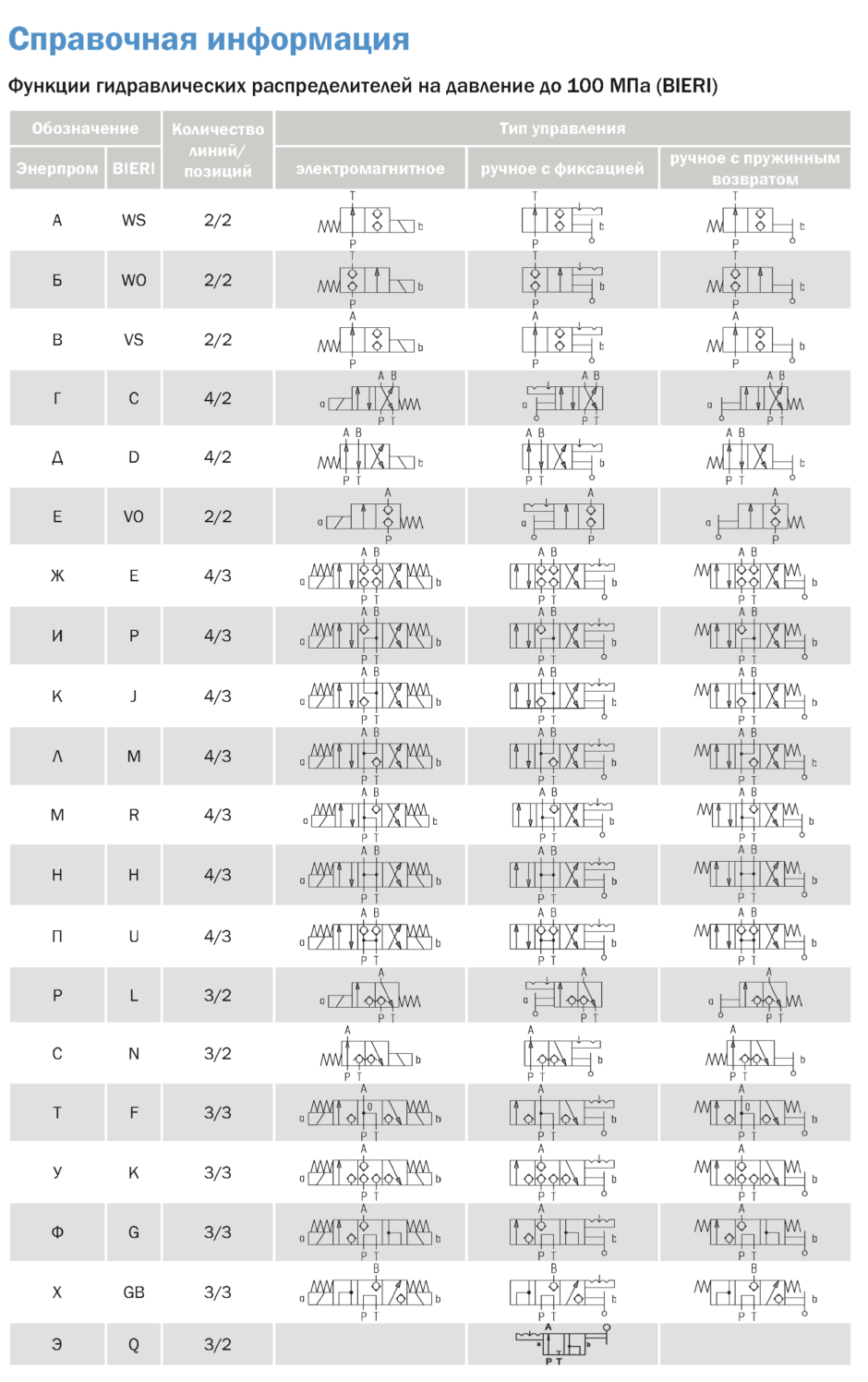

Функции гидравлических распределителей, тип WV 700
