Гидравлическая система синхронного хода нескольких гидроцилиндров

Одним из распространенных способов синхронизации хода гидравлических цилиндров является так называемый «гидравлический боуденовский трос». Правда, применение боуденовского троса в гидравлических системах связано с определенными затратами.

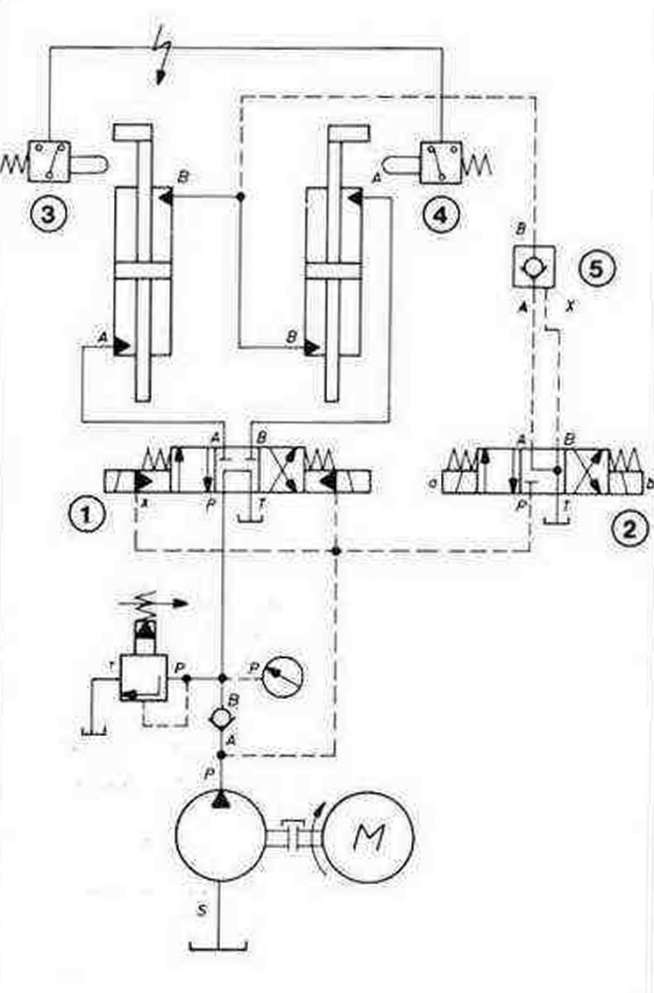

Два гидроцилиндра одинаковых размеров со сплошными поршневыми штоками последовательно подключаются друг к другу. Благодаря этому второй цилиндр повторяет движение первого цилиндра, на который подается давление насоса. Поскольку обе последовательно включенные полости цилиндров столб жидкости только перемещают, ход цилиндров вследствие внутренних, а возможно и внешних утечек, без подпитки может измениться.

Во избежание нежелательных последствий такого изменения хода поршней полость "боуденовского троса" с помощью расположенного справа 4/3-распределителя 2 через каждый ход соединяется кратковременно с магистралью подачи насоса или бака.

Неравномерный ход поршня имеет следующие причины:

а) левый цилиндр первым возвращается в верхнее конечное положение и включает концевой выключатель 3.

Причина: недостаток жидкости между цилиндрами.

Способ устранения: с помощью левого концевика 3 включить магнит а гидравлического распределителя 2. Рабочая жидкость будет поступать в магистраль управления до тех пор, пока правый цилиндр также не включит концевой выключатель. Магнит а снова отключается.

б) Правый цилиндр первым возвращается в верхнее конечное положение и включает концевой выключатель 4.

Причина: избыток жидкости между цилиндрами.

Способ устранения: с помощью правого концевика 4 включить магнит b распределителя 2.

Этим открывается гидравлически деблокируемый обратный клапан 5 и жидкость стекает до тех пор, пока левый цилиндр также не займет конечное положение.

С помощью левого концевого выключателя 3 магнит b отключается. В этом случае синхронность хода поршня зависит не только от количества жидкости между цилиндрами, но и от точности исполнения обоих цилиндров.

Общеизвестен тот факт, что в технике невозможно изготовить две абсолютно одинаковые детали.

Поскольку подпиточный распределитель 2, как правило, имеет золотниковую конструкцию, возникает определенная утечка.

Поэтому необходимым условием надежной работы всей системы является установка седельного обратного клапана 5.

Гидравлическая система синхронного хода нескольких гидроцилиндров

Регулирование синхронного ходе по принципу дозирования

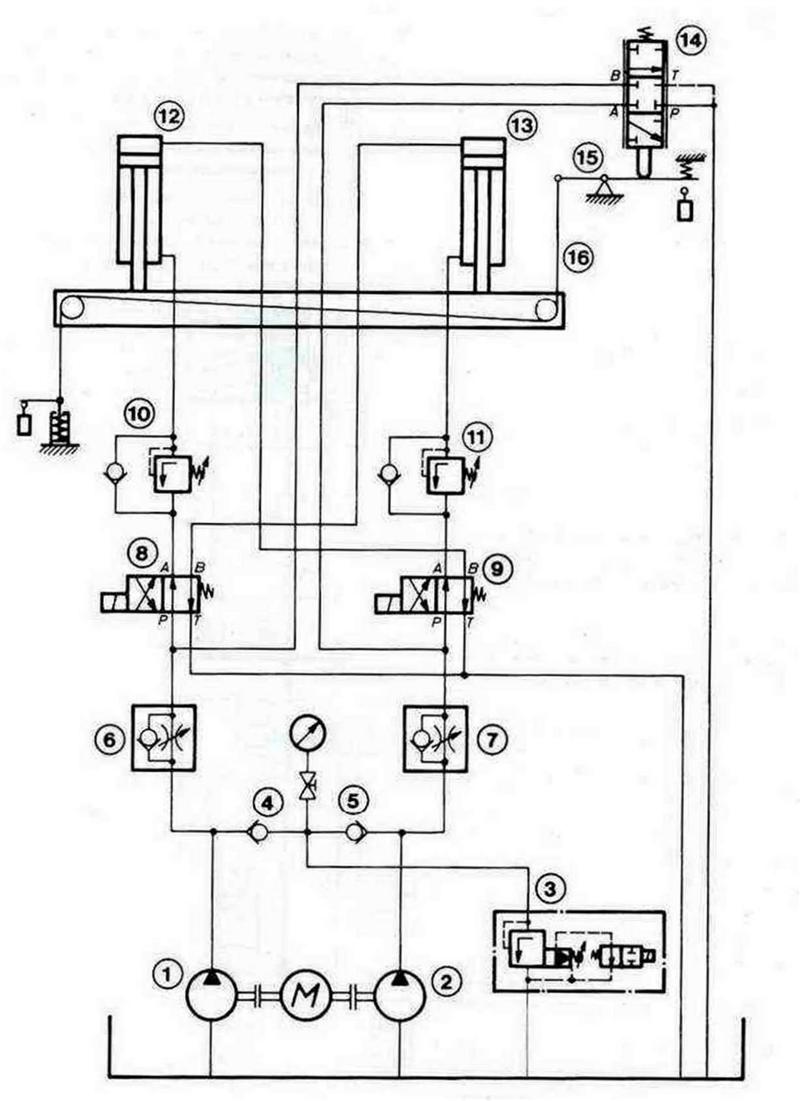

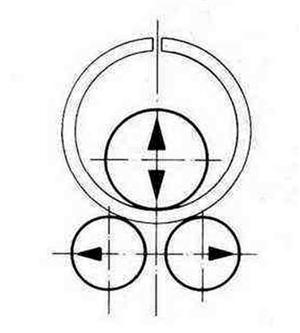

Принципиальная схема системы регулирования синхронного хода одного из валиков трехвалкового гибочного пресса На принципиальной схеме изображена система регулирования синхронного хода одного из валиков трехвалкового гибочного пресса. На схеме изображены два нижних валка, регулируемых в горизонтальном направлении. Верхний валик регулируется вертикально.

Регулирование синхронного хода осуществляется в обоих направлениях и обеспечивается за счет соединения клапана синхронного хода с подающим трубопроводом перед гидравлическими распределителями 8 и 9. а также путем соединения точек подключения А распределителей со сторонами поршневых штоков соответствующих цилиндров и точек подключения В со сторонами поршней других цилиндров. Обратные дроссельные клапаны 6 и 7 служат для декомпрессии рабочей жидкости при переключении из прессования на обратный ход.

Синхронный ход цилиндров в этой системе обеспечивается за счет того, что рабочая жидкость из опережающего цилиндра поступает во второй цилиндр определенными дозами.

Подача рабочей жидкости в цилиндры 12 и 13 осуществляется отдельно насосами 1 и 2. Таким образом, с самого начала обеспечивается некоторая предварительная дозировка.

Кроме того, в этом случае цилиндры не мешают друг другу.

Дозировка рабочей жидкости происходит через регулирующий клапан 14.

Регулирующий клапан компенсирует разность рабочей жидкости, которая может возникнуть:

  • из-за неодинаковой подачи насосов,
  • в результате сжатия рабочей жидкости,
  • вследствие неодинаковой утечки в приборах,
  • в результате люфтов подшипников машины.

Направление движения цилиндров определяется распределителями 8 и 9. Напорные клапаны 10 и 11 при выдвижении цилиндров выполняют функции клапанов противодавления.

Качество работы клапана синхронного хода в основном зависит от работы системы обнаружения ошибок.

Регулирующий клапан, как изображено на принципиальной схеме, включается с помощью балансира 15.
