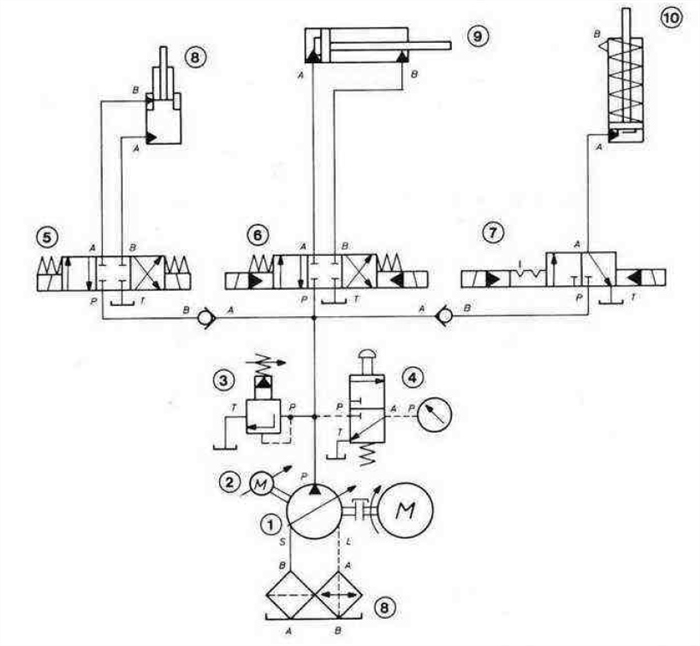

Насос 1, подача которого регулируется с помощью регулирующего двигателя 2, всасывает отфильтрованную жидкость и подает ее в соседнюю гидросистему.
Через магистральные ответвления и гидравлические распределители 5, 6 и 7 рабочая жидкость поступает в гидроцилиндры 8, 9 и 10.
Распределители и, следовательно, потребители, расположены параллельно.
На схеме распределители 5 и 6 в нейтральном положении перекрывают точки подключения Р, А, В и Т.
Когда распределитель 7 находится в правом положении, точка подключения Р закрыта.
Клапан ограничения давления 3 регулирует давление в гидросистеме перед распределителями, которого величина снимается нажатием клавиши 3/2-распределителя 4 на манометру.
В качестве потребителей на схеме изображены телескопический гидроцилиндр двустороннего действия 8, дифференцизльный гидроцилиндр 9 с постоянным демпфированием поршня и гидроцилиндр одностороннего действия в возвратной пружиной 10.
При параллельном включении нескольких цилиндров могут двигаться одновременно лишь в том случае, если имеется достаточное количество рабочей жидкости, с помощью которой можно поддержать необходимое рабочее давление.
В противном случае давление устанавливается по минимальному сопротивлению, то есть вначале выдвигается цилиндр с минимальным давлением.
Когда первый цилиндр достиг конечного положения, давление нарастает, достигая величины, требуемой для выдвижения следующего цилиндра. Выдвижение цилиндров происходит поочередно в зависимости от давления, требуемого для преодоления нагрузки.
