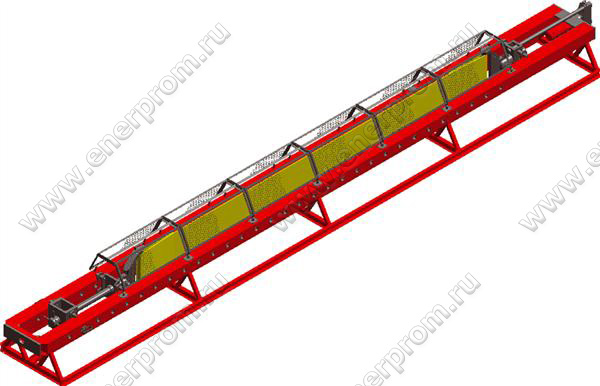

СИГ-С20-10 | СИГ-С50Г400СМ |
Предназначены для испытания растяжением заделки канатных, цепных и текстильных стропов.

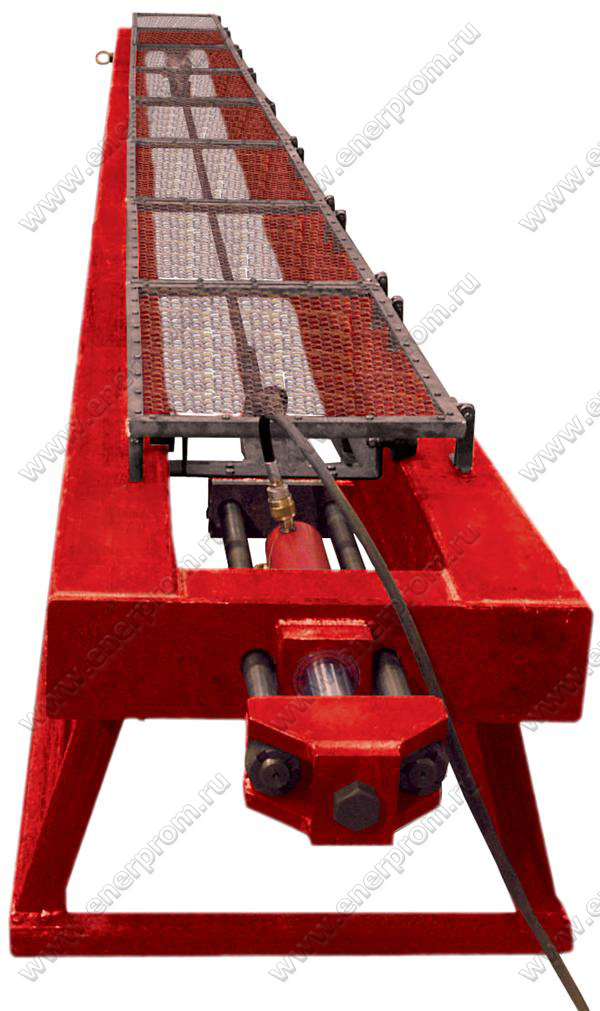

Испытание стропов осуществляется натяжением под действием нагрузки, развиваемой гидроцилиндром. Шток гидроцилиндра связан с подвижной кареткой, к которой крепят одним концом строп. Другой конец стропа крепят к натяжной каретке, которую фиксируют на требуемой длине пальцами. Специальным приспособлением выбирают слабину стропа.
Оснащены ручным насосом, или гидравлической насосной станцией с электроприводом.
Стенды состоят из нескольких соединенных между собой секций, что облегчает их транспортировку и установку на рабочем месте.
Контроль величины нагрузки осуществляется посредством манометра в виброустойчивом исполнении и таблицы пересчёта показаний манометра в тяговое усилие.
Стенды СИГ-С20-2, СИГ-С20-4, СИГ-С20-8, СИГ-С20-10, СИГ-С50Г400СМ оснащены гидроцилиндром с пружинным возвратом штока, в комплекте поставки встроенный ручной насос.
Стенд СИГ-С50Г400СМ комплектуется переходниками для испытания текстильных стропов шириной до 450 мм, переходниками для стальных канатов под весь диапазон коушей по ГОСТ 2224-72, блоком для испытания текстильных, канатных и цепных стропов длиной до 16 м, ширина текстильной стропы, испытываемой при помощи блока, 150 мм.
Стенд СИГ-С20-12С предназначен для испытания текстильных стропов, максимальная длина строп а 12 м., ширина стропа до 300 мм., гидроцилиндр с гидравлическим возвратом штока с ходом 2000 мм, поставляется в комплекте с насосной станцией с электроприводом, с цифровым манометром, РВД.
Стенд СИГ-С20-2х6 предназначен для испытания через блок канатных стропов длиной до 12 м., гидравлический возврат штока гидроцилиндра, укороченная рама.
По заказу, стенды серии «Стандарт» комплектуются приспособлениями ПСК-1,5, ПСД-12, ИС-50/20, позволяющими расширить функциональные возможности стендов.
ПСК-1,5 позволяет испытывать стопы короче 1,5 м, до 0,5 м.
ПСД-12 позволяет испытывать стропы длинее в 2 раза.
ИС-50/20 позволяет увеличить длину испытуемого стропа до 40 м, при диаметре до 30 мм.
