Мобильные прессы ПП-А для механического соединения стержневой арматуры муфтами

Мировым опытом общепризнано, что сварные соединения, как способ равнопрочного стыкования строительной арматуры, не имеют перспектив.Читайте статью «Анализ мирового опыта механического соединения стержневой арматуры встык опрессовкой муфты» по этой ссылке.

Муфтовые механические обжимные соединения «Энерпром» обеспечивают стык арматуры с прочностью на растяжение, превышающей фактическое усилие временного сопротивления соединяемого проката и с гарантией выносливости, не имеют ограничений, присущих сварным соединениям, и позволяют решить строительную задачу любой сложности.

Читайте о преимуществах механических соединений арматуры по этой ссылке.

Изделия выполнены в климатическом исполнении УХЛ категории размещения 1 по ГОСТ 15150-69.

Оборудование может использоваться как при монтаже армокаркасов на месте монтажа, так и в заводских условиях.

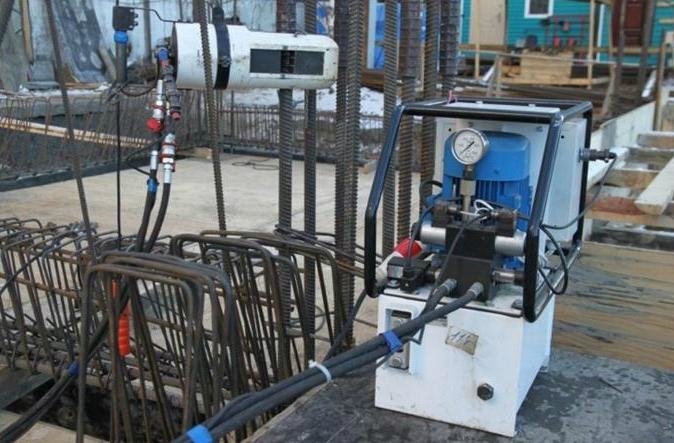

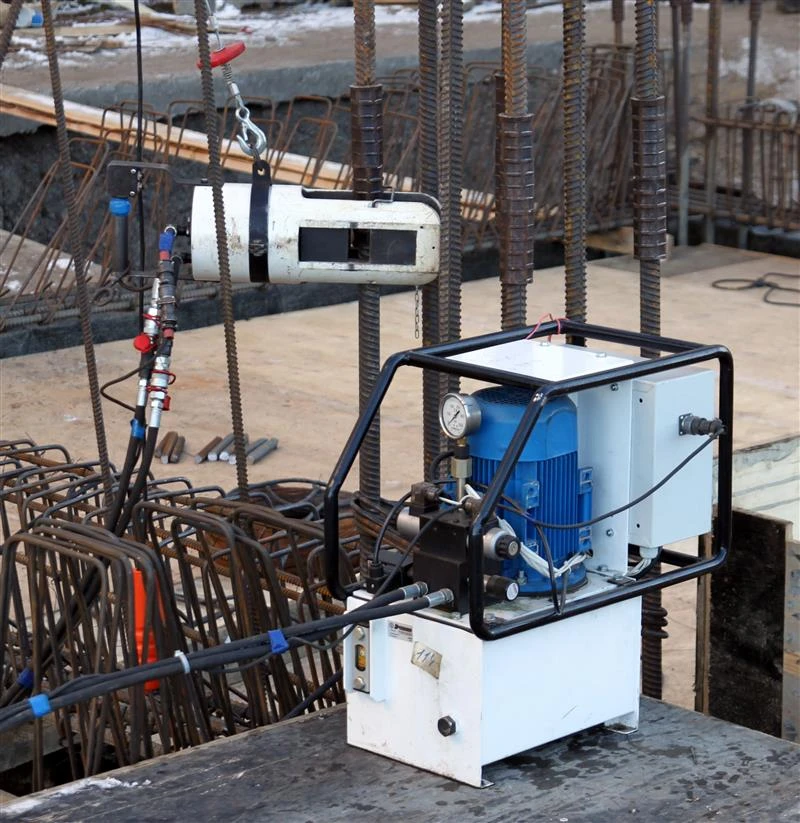

Для привода мобильных прессов ПП-А50, ПП-А80М, ПП-А100М применяется станция насосная "Энерпром" с электроприводом, номинальное давление 70 МПа, подача 2,0 л/мин,4х-линейный 3х поз. электромагнитный распределитель с открытым центром, гидросхема № 14, бак 10 л, 380 В, реле давления, фильтры на напоре и сливе, НЭЭ-2,0Н10Т1-В-РД-ПП-А80.

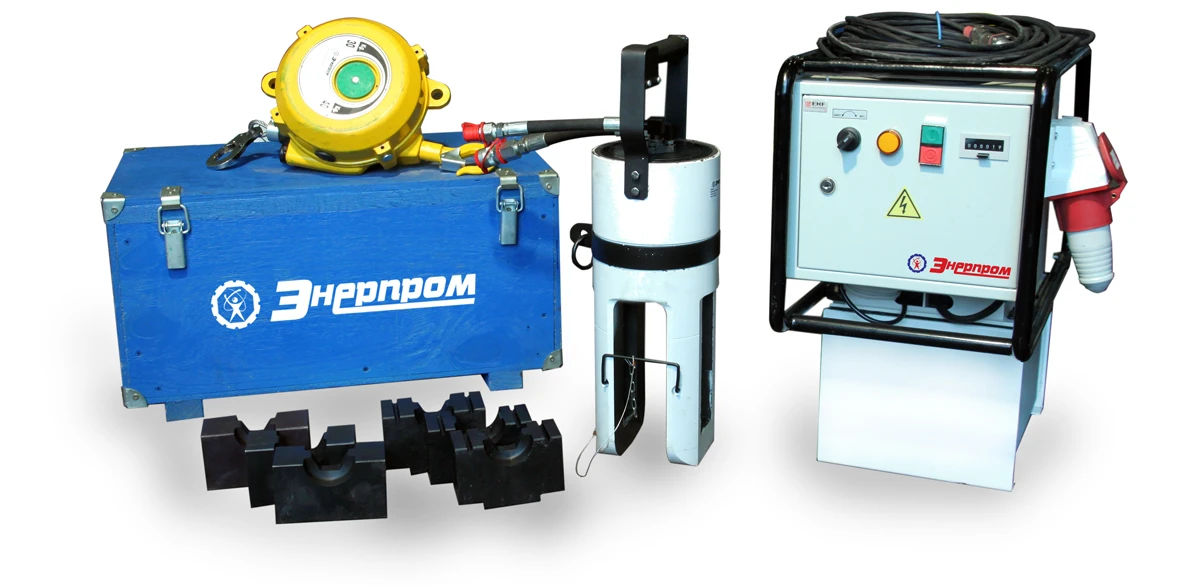

Комплект поставки:

- прессы, на выбор,ПП-А50, ПП-А80М, ПП-А100М;

-станция насосная с реле давления, с фильтром на напоре и сливе;

- комплект РВД длиной по 5 м. с БРС;

-кабель контрольный с комплектом разъемов кабельных;

-в комплектации пресса и РВД со стороны инструмента применены надежные БРС производства фирмы «Cejn» (Германия);

- прессы ПП-А50Б, ПП-А80МБ, ПП-А100МБ включают комплект РВД длиной по 5 м. с БРС; опция,-станция насосная с реле давления, с фильтром на напоре и сливес кабелем контрольным и комплектом разъемов кабельных.

Опции:

-транспортировочный ящик для пресса;

-комплект ЗИП-уплотнения (см. в Паспорте на изделие).

-комплект матриц требуемого типоразмера,

- пружинный балансир.

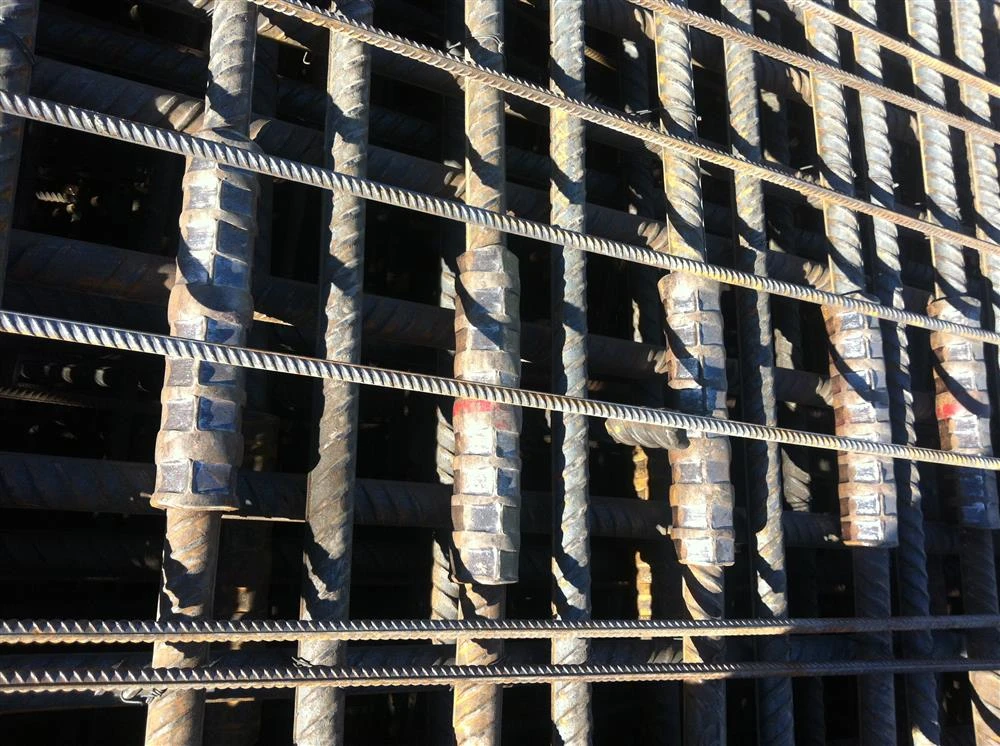

Применяемые муфты:

Для опрессовки без промежутков:

стандартные:

МС16РБ, МС18РБ, МС20РБ, МС22РБ, МС25РБ, МС28РБ, МС32РБ, МС36РБ, МС40РБ,

переходные:

МСП18/16РБ, МСП20/18РБ, МСП22/20РБ, МСП25/22РБ, МСП28/25РБ, МСП32/28РБ,

МСП36/32РБ, МСП40/36РБ


Преимущества системы ПП-А50 (80М,100М) для механического соединения стержневой арматуры опрессовкой муфт

„ Удобное управление опрессовкой с встроенного в пресс, на рукоятке, пульта и обеспечение полуавтоматического цикла работы позволили увеличить производительность и исключить необходимость визуального контроля за давлением, усилием обжатия.

Опрессовка осуществляется включением и удержанием кнопки на ручке пресса при давлении 70 ± 0,1 МПа, с выдержкой (посредством уставки на реле давления) 3…4 сек., далее происходит автоматический сброс давления гидравлической жидкости и подача в полость возврата.

С целью повышения надежности в эксплуатации и эргономичности прессов поршневой узел выполнен специальной конструкции, что позволило оптимизировать количество уплотнений.

Гидрораспределитель с открытым центром (на насосной станции) при нейтральном положении золотников позволяет жидкости из полости нагнетания по каналу в корпусе перетекать в сливную полость, что обеспечивает экономичный режим работы насосной станции в паузах между обжатиями.

Подвод РВД сверху к корпусу пресса посредством угловых штуцеров и быстроразъёмных соединений обеспечивает возможность работы пресса в любом пространственном положении.

Отличаются высокой надежностью и эксплуатационным качеством, удобством применения и, следовательно, высокой производительностью труда.



Технология соединения арматуры периодического профиля гидравлическим обжимом в стык позволяет:

  • повысить прочность, долговечность, жесткость и сейсмостойкость железобетонных конструкций;
  • уменьшить нагрузки на фундамент;
  • исключить образование усадочных и температурных трещин;
  • сократить расход бетона и арматуры;
  • сократить время монтажа арматуры.

Сертификация

Отчет «Анализ стабильности производства и качества механических опрессованных соединений арматурной стали классов А500С и А400 (А-III) диаметром 18-40 мм». Сертификация на соответствие техническим условиям ТУ 4842-026-77625325-2009 (НИИЖБ филиал ФГУП НИЦ «Строительство»).

Протокол испытаний на выносливость при растяжении соединений арматуры периодического профиля, опрессованных с гарантией выносливости (ОАО «ЦНИИС», «ЦНИИС-ТеСТ»).

Декларация о соответствии: Прессы гидравлические, модели ПП-А (HardyBar), соответствуют требованиям ТР ТС 010/2011 «О безопасности машин и оборудования»,Рег. номер ТС№RUД-RU. АЛ32.В. 03820 от 14.05.2015г.

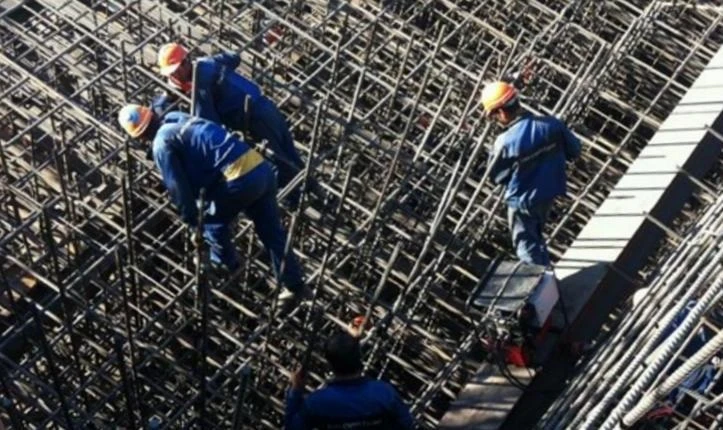

Выполненные объекты с применением гидравлического оборудования «Энерпром» для механического соединения стержневой арматуры опрессовкой

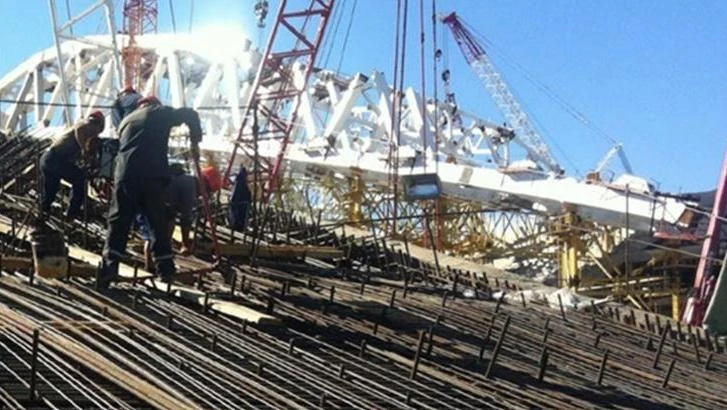

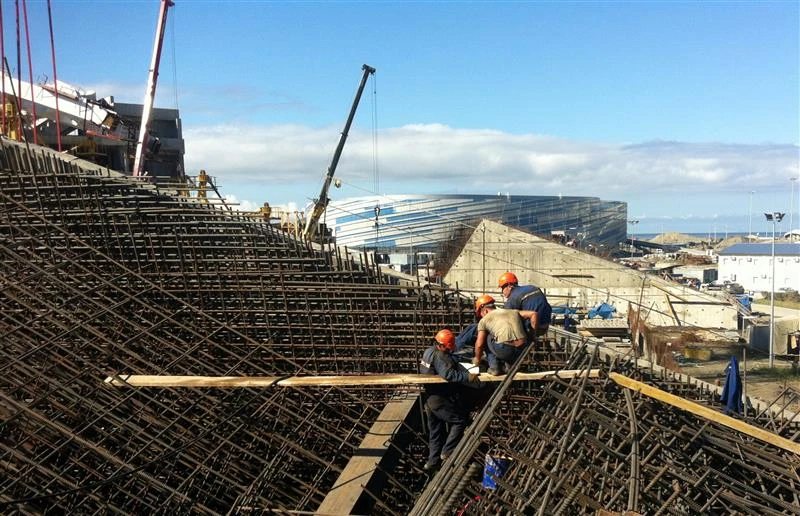

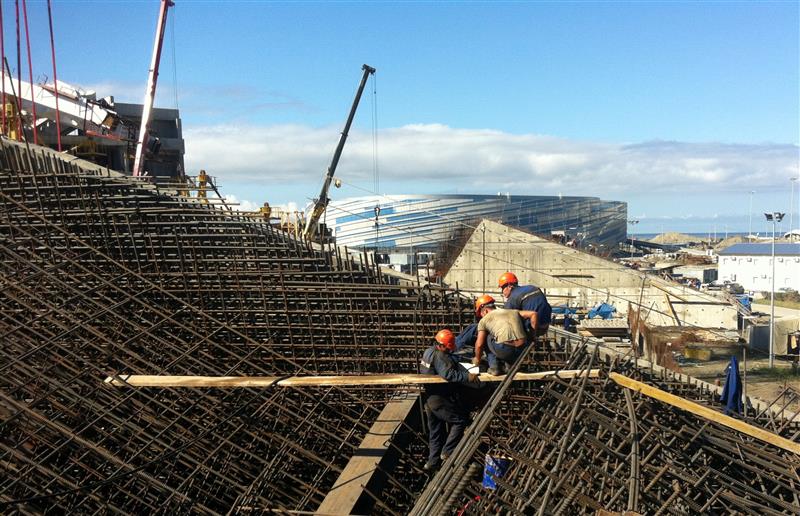

1 Строительство стадиона "Фишт" в г. Сочи

2 Строительство моста через бухту Золотой Рог

3 Строительство нового вокзала в г.Адлер

4 Строительство моста через Москву реку, г. Москва, Зарядье

5 Около 43 объектов в России и Р. Казахстан.

«Энерпром», имея большой опыт по разработке оборудования для производства арматурных работ, выполняет работы по созданию более эффективного гидравлического оборудования для механического соединения арматуры опрессовкой муфт, и внедрению этого прогрессивного метода на территории Иркутской области, России, стран СНГ, обеспечения поставки оборудования на экспорт в страны ближнего и дальнего зарубежья.





Параметры ПП-А50ПП-А80МПП-А100М
Габариты, ДхØмакс. корпуса, мм500х125539х162577х175
Масса, кг, без матриц254149
Ширина рабочей части корпуса, мм105140150
Ном. усилие, тс5080100
Ном. давление, МПа70
Макс. диаметр арматуры, мм16, 18, 20, 22, 2518, 20, 22, 25, 28, 3218, 20, 22, 25, 28, 32, 36, 40
Раб. объем, см3400510
