Сборочный стапель

 8-800-1005-770
enerprom@enerprom.ru  Онлайн-запрос

Разработана и изготовлена гидравлическая система для оснащения сборочного стапеля сборки металлической балки жёсткости и перегрузки на плавсредства.

Система применяется при строительстве мостового перехода на о. Русский через пролив Босфор Восточный. Разработана и изготовлена в «Энерпром».



Сорочный стапель

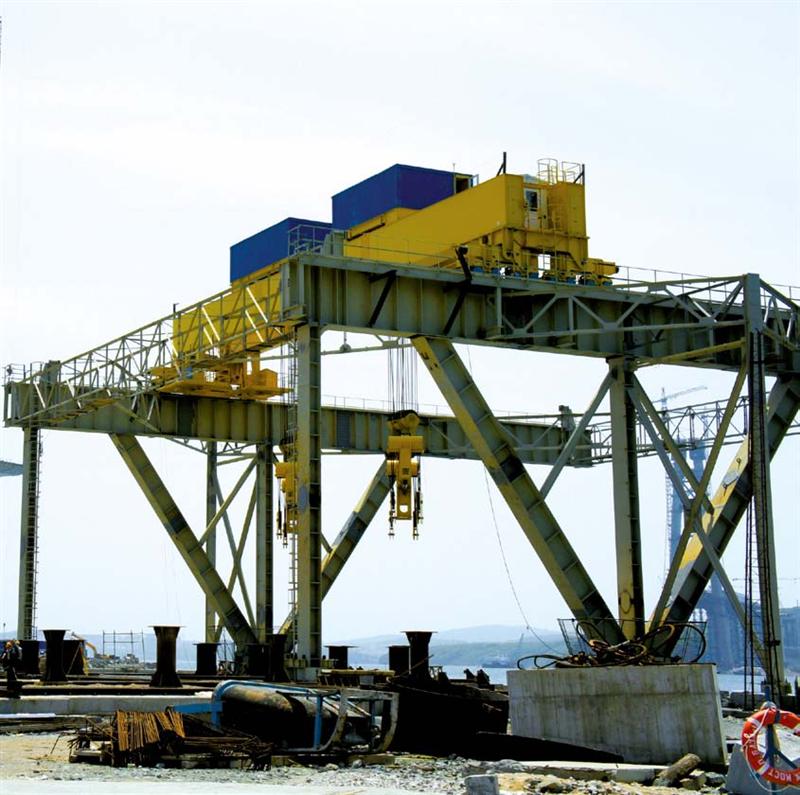

Сборочный стапель



Cостав системы:

  • две маслостанции НЭР-10,0А(И)60Т1-В, номинальное давление 70 МПа, подача 10 л/мин гидрораспределитель (разгрузочный кран) с ручным управлением, бак вместимостью 60 л, электропривод 380 В; гидроаппаратура фирмы Bieri (Швейцария);
  • домкраты грузовые гидравлические с гайкой фиксации с пружинным возвратом штока, с плавающей опорой ДГ200П150Г, грузоподъёмность 200 тс, ход штока 150 мм, 8 штук;
  • манометры с адаптером, виброустойчивые, МА1600ВУ-8 штук;
  • краны одноходовые и многоходовые 23 шт;
  • полумуфты быстроразъёмных соединений;
  • магистрали на давление 80 МПа из стальной трубки Ø вн 12 мм, 307 м;
  • рукава высокого давления 96м.

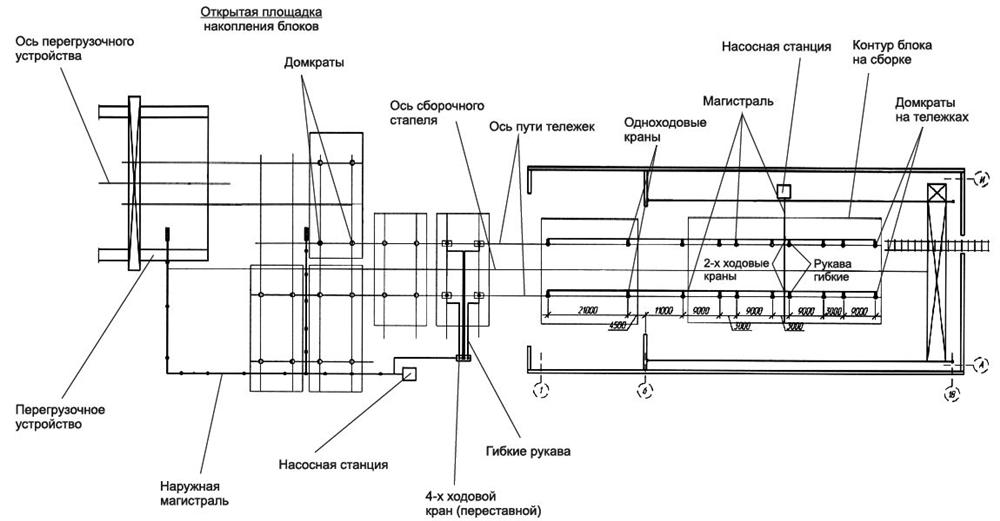

Балку жёсткости собирают из блоков, установленных на домкраты на тележках.

На сборочном участке при укреплении секции из 2х блоков используется группа из восьми гидравлических домкратов на тележках.

Подъём и установка укрупнённой секции производится группой из 4-х домкратов. Подключение домкратов к магистрали выполняется гибкими рукавами через одноходовые краны на магистрали. На открытой площадке накопления блоков используется одна насосная станция, от которой через 4-х ходовой кран гибкими рукавами соединены гидродомкраты; на площадке проложена магистраль из металлической трубки.

С площадки накопления готовых блоков, с применением перегрузочного устройства на основе гидравлических рельсовых толкателей, блоки грузят на плавсредства.
