Комплексы гидравлические для подъема железнодорожного подвижного состава, ПЖД-02, ПЖД-04

 8-800-1005-770
enerprom@enerprom.ru  Онлайн-запрос

Технические характеристики комплексов ПЖД

Артикул

Комплектация*

Номин. грузоподъемность, тс

ПЖД-02

2 подкатных подъемника, насосная станция, комплект РВД

32х2

ПЖД-04

4 подкатных подъемника, насосная станция, комплект РВД

32х4



*)Вариант поставки,-без насосной станции. Возможна эксплуатация от гидросистемы автотракторной техники.

Технические характеристики подкатного подъемника

Номин. грузоподъ-емность, тс

Ном. давление, МПа

Высота подъема, мм

Высота подхвата, мм

Рабочий объем, л

Габариты транспортные, ДхШхВ, мм

Масса, кг

32

20

800

846

6,4х2

900х870х1863

850



*) Рабочая жидкость ВМГЗ ТУ 38 101479-86. Диапазон температур окружающей среды, °С, от 0 до + 40.

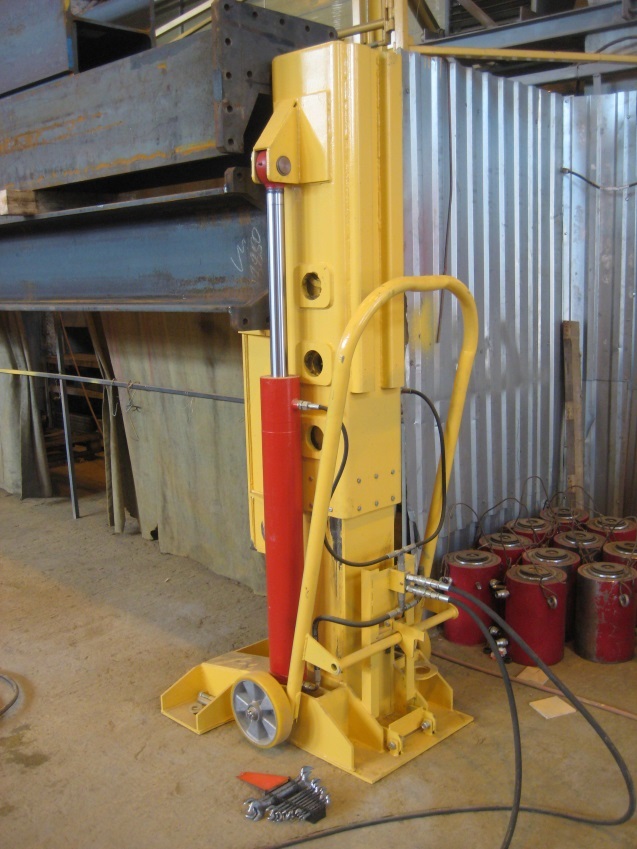

Состав подкатного подъемника:стойка; балка подвижная; рукоять с колесами; два гидроцилиндра; панель; фиксатор; палец.

Подъемники устанавливают под разрешенные места поддомкрачивания подвижного железнодорожного состава.

В стойке и балке подвижной установлены опорные ролики и скользуны,
обеспечивающие вертикальное перемещение балки подвижной относительно стойки при работе гидроцилиндров. В балке подвижной выполнены три сквозных отверстия, а в стойке – одно, через которые при помощи пальца фиксируется положение балки подвижной по высоте: при полном ходе на 800 мм, при ходе 560 мм и 320 мм.

Перемещение балки подвижной осуществляется двумя гидроцилиндрами, которые одними своим проушинами неподвижно закреплены в нижней части стойки, а проушинами штоков в верхней части балки подвижной. В задней части подъемника установлена панель, на которой смонтирована гидроаппаратура управления гидроцилиндрами и установлен фиксатор удержания рукояти в поднятом положении при установке подъемника опорной плитой стойки в рабочей зоне. Фиксатор удерживает рукоять с смонтированными на ней гуммированными ходовыми колесами в транспортном положении при ручном перемещении подъемника.

ВНИМАНИЕ: Радиальная нагрузка на поршень гидроцилиндра не должна превышать 10% от грузоподъемности. Если в процессе работы подъемника наблюдается перекос стойки относительно опорной поверхностей более чем на 3˚, то работу необходимо остановить и принять меры по исправлению положения подъемника.
