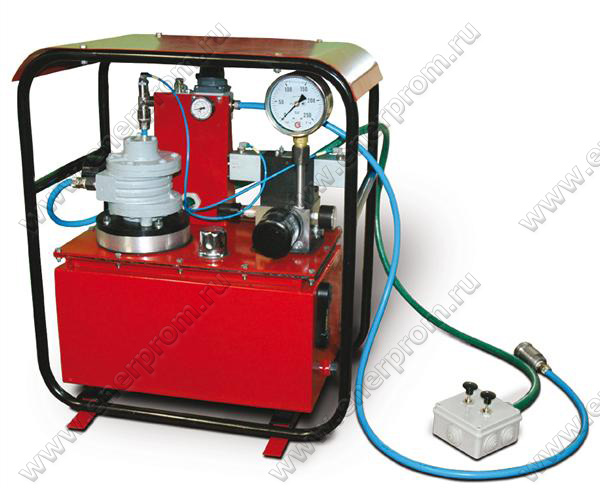

Насосные станции с пневмоприводом и ручным управлением НПР
Гидростанции НПР с пневмоприводом преобразуют пневматическую энергию в гидравлическую, обеспечивая гидропитанием промышленного гидроинструмента высокого давления. Могут безопасно использоваться на взрыво- и пожароопасных предприятиях.
Управление гидравлическим потоком осуществляется вручную рукояткой гидрораспределителя.
Требования к пневматической сети
- давление воздуха на входе – 0,03-1,6 МПа;
- рабочее давление – не более 0,7 МПа;
- расход воздуха при макс. оборотах двигателя – 4,3 м3/мин.
Номинальное значение подачи гидравлической жидкости достигается при частоте вращения вала пневмодвигателя – 2500 об/мин.
В стандартной комплектации насосные станции НПР оборудованы напорным манометром, предохранительным клапаном, фильтром слива и устройством подготовки воздуха.
Для привода гидростанции НПР6/70-6/0,5И10-2-В используется двухступенчатый насос.
Маслостанции оснащены насосами, распределительной и клапанной аппаратурой производства Bieri Swiss Hydraulics (Швейцария), чем обеспечивается высокое качество и надежность выпускаемой продукции.
|
Обозначение |
Тип |
Функция |
Инструмент |
Назначение |
|||
|
|
|
|
|
|
|||
|
А |
разгрузочный кран |
|
|
|
|
|
идеальное решение для инструмента одностороннего действия: опрессовщиков, резаков, пресс-перфораторов, домкратов гидравлических |
|
И |
трехпозиционный четырехлинейный распределитель |
|
|
|
|
|
подъем грузов и выполнение других |
Технические характеристики моделей
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Срав- нить
|
Модель | Подача на ступени низкого / высокого давления, л/мин | Объем бака, л | Габариты, мм, ШxДxВ | Масса, кг |
|
|
НПР-0,5А(И)5-1-В-УПВ | -/0,5 | 10 | 530x325x530 | 48 |
|
|
НПР-2,0А(И)10-1-В-УПВ | -/2 | 20 | 530x325x665 | 55 |
|
|
НПР-2,0А(И)20-1-В-УПВ | -/3 | 40 | 530x450x665 | 80 |
|
|
НПР-2,0А(И)40-1-В-УПВ | -/4 | 60 | 530x500x700 | 106 |
|
|
НПР-2,0А(И)60-1-В-УПВ | -/5 | 100 | 530x500x850 | 158 |
|
|
НПР6/70-6/0.5И10-2-В | 6/1 | 10 | 530x325x665 | 55 |
