Матрицы для прессов «Стандарт» и «Advanced»

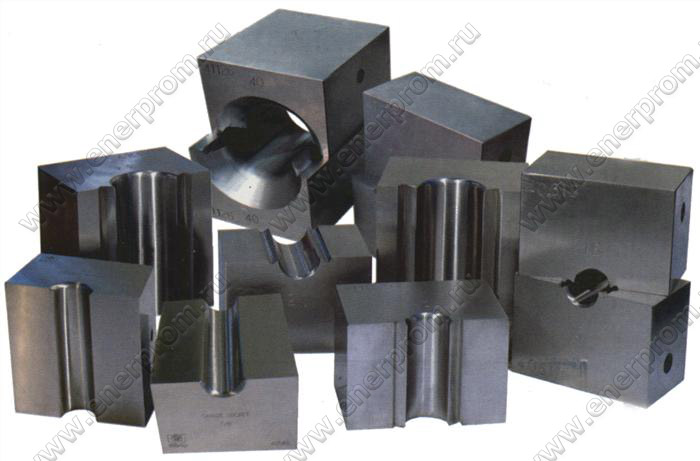

Матрицы прессов серий «Стандарт», ADV-E и ADV-K предназначены для опрессовки обжимных втулок стандарта EN 13411-3 (DIN 3093) из алюминиевого сплава.

Изготовлены из высокопрочной инструментальной стали высокой твёрдости с точностью в соответствии с требованиями международных стандартов, безопасны и удобны в эксплуатации.

Заданное необходимое усилие пресса и широкая матрица позволяют выполнять опрессовку алюминиевых обжимных втулок за один цикл без переустановки.

Сменные матрицы для алюминиевых обжимных втулок оснащены режущими отсекателями, которые одновременно с опрессовкой выполняют обрезание облоя, что позволяет исключить дополнительные технологические операции.

Конструкция матриц обеспечивает высокое качество опрессовки, эффективное и безопасное применение матриц, исключая отклонение втулки с петлёй каната от вертикали.

Для заделки концов стальных канатных стропов обжимными втулками необходимо применять матрицы и втулки соответствующего типоразмера в соответствии с характеристиками каната.

*Коэффициент наполнения каната[F],- отношение между суммарной «металлической» площадью сечения каната и площадью, ограниченной измеренным диаметром каната, tensile grade of wire 140-180 кгс/мм2.

Код втулки

Диаметр каната, мм

Диаметр внутренний матриц, мм

Усилие опрессовки для AL втулок, тип ВТ

Канат с органическим сердечником

Канат с стальным сердечником

[F=0.36-0.5]*

[F=0.36-0.5j*

Мин-макс

Мин-макс

2.5

2.1-2.6

1.7-2.1

5

от 40 тс

3

2.7-3.1

2.2-2.6

6

3.5

3.2-3.6

2.7-3.1

7

4

3.7-4.1

3.2-3.6

8

4.5

4.2-4.6

3.7-4.2

9

5

4.7-5.1

4.3-5.1

10

6

5.2-6.1

5.2-5.7

12

6.5

6.2-6.6

5.8-6.3

13

7

6.7-7.2

6.4-6.8

14

8

7.3-8.2

6.9-7.3

16

9

8.3-9.2

7.4-8.3

18

от 80 тс

10

9.3-10.2

8.4-9.3

20

11

10.3-11.2

9.4-10.3

22

12

11.3-12.2

10.4-11.3

24

13

12.3-13.2

11.4-12.3

26

от 150 тс

14

13.3-14.2

12.4-13.4

28

16

14.3-16.2

13.5-15.4

32

18

16.3-18.2

15.5-17.4

36

от 300 тс

20

18.3-20.2

17.5-19.4

40

22

20.3-22.3

19.5-21.4

44

24

22.4-20.2

21.5-23.4

48

26

24.4-26.3

23.5-25.4

52

28

26.4-28.3

25.5-27.4

56

от 600 тс
(от 300 тс при многостадийной опрессовке)

* 30

28.4-30.3

27.5-29.4

60

32

30.4-32.3

29.5-31.4

64

* 34

32.4-34.3

31.5-33.4

68

от 600 тс

36

34.4-36.3

33.5-35.4

72

* 38

36.4 38.3

35.5-37.5

76

от 1000 тс
(от 600 тс при многостадийной опрессовке)

40

38.4-40.3

37.6-39.5

80

* 42

40.4-42.5

39.6-41.5

84

44

42.6-44.5

41.6-43.5

88

от 1000 тс

* 46

44.6-46.5

43.6-45.1

92

48

46.3-50.4

44.1-46.2

96

52

50.5-54.6

46.3-50.4

104

от 1250 тс
(от 1000 тс при многостадийной опрессовке)

56

54.7-58.8

50.5-54.6

112

60

58.9-63.0

54.7-58.8

120

от 1500 тс
(от 1250 тс при многостадийной опрессовке)

* Типоразмеры втулок, не указанные в стандарте EN3093 (DIN3093)



В комментариях к заказу матриц укажите необходимые параметры согласно их маркировки



Опрессовка втулок ВТ, стандарт EN 13411-3 (DIN 3093)

Матрицы для прессов ППК-С100, ППК-СА100, ППК-С100ГС, ADV-150E.
Типоразмеры втулок: 6, 8, 9 10, 11, 12, 13, 14, 16



Матрицы для прессов ADV-400E, ADV- 400EС, ADV-400Б, применимы для прессов ADV-300Е, ADV-300Б, кроме матриц С-DIN30-400, С-DIN32-400, С-DIN34-400, С-DIN36-400.
Типоразмеры втулок 6, 8, 9, 10, 11, 12, 13, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36 для пресса ADV-400E.
Типоразмеры втулок 6, 8, 9, 10, 11, 12, 13, 14, 16, 18, 20, 22, 24, 26, 28 для пресса ADV-300E.



Матрицы для прессов ADV-600E, ADV-600EС, ADV-600Б.
Типоразмеры втулок 6, 8, 9, 10, 11, 12, 13, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42.



Матрицы для прессов ADV-100К, ADV-200К, ADV-350К, ADV-500К, ADV-650К, ADV-800К, ADV-1000К, ADV-1600К.



С-DIN-ХХ- ADVХХХХК
