Прессы гидравлические для заделки концов стальных канатных стропов, серия «СТАНДАРТ»
Прессы серии "СТАНДАРТ" предназначены для заделки концов стальных канатных стропов опрессовкой втулки из алюминиевого сплава, стандарт EN13411-3 (DIN3093).
Гидравлические прессы «СТАНДАРТ» отличаются высокими техническими характеристиками, повышенной безопасностью в эксплуатации, надёжностью, удобством в работе. Применение современной гидроаппаратуры значительно повышает функциональность прессов, снижает эксплуатационные расходы.
Обеспечивают геометрию опрессованной втулки с гарантированным удалением облоя вследствие жесткой конструкции, требуемого нормативного усилия и точного позиционирования матриц.
В основу опрессовки положен принцип деформирования материала контактной пары канат-втулка с образованием зоны диффузии металла между ними. Форма деформирования и степень деформации определяется набором матриц.
Конструктивное исполнение гидроцилиндра обеспечивает:
-
высокую точность сопряжения матриц с держателями матриц,
-
точность позиционирования матриц,
-
надёжность пресса в работе.
*) Матрицы в комплект поставки не входят,- требуемый комплект матриц заказать отдельно.

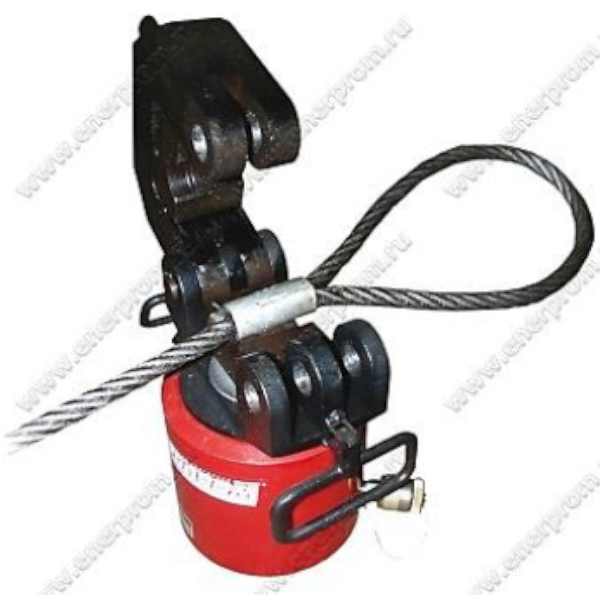

Прессы ППК-С100, ППК-С100Г предназначены для оснащения небольшого участка по единичному производству стропов (при малосерийном производстве); отличаются малогабаритной, облегчённой конструкцией; откидная скоба позволяет удобно выполнять опрессовку.
Пресс ППК-С100 использует пружинный возврат поршня.
Пресс ППК-С100Г реализован с гидравлическим возвратом поршня, что сокращает время цикла опрессовки и повышает надежность в работе.

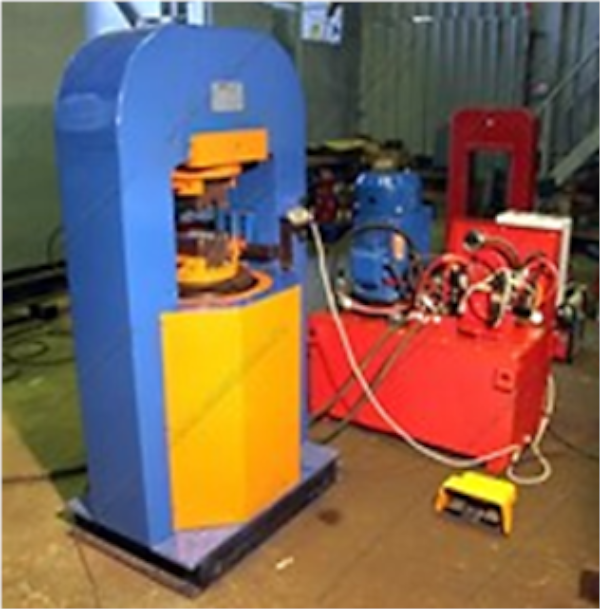

Пресс гидравлический, высокопроизводительный ППК-С600В. Оснащен гидравлической насосной станцией на основе гидрокомпонентов ведущих мировых производителей, номинальное усилие 600тс, типоразмер Al втулок EN13411-3 (DIN3093) от 6 до 42, в комплекте высокопроизводительная двухступенчатая насосная станция с реле давления НЭЭ12/32-60/9И100Т2-РД, комплект РВД-L5м. Управление работой пресса посредством электрогидравлического блока управления на насосной станции (гидрораспределитель, предохранительные клапаны, реле давления) в процессе подготовки опрессовки осуществляется в ручном режиме кнопками управления на передней панели шкафа управления. При постоянной эксплуатации – в полуавтоматическом режиме педалью.

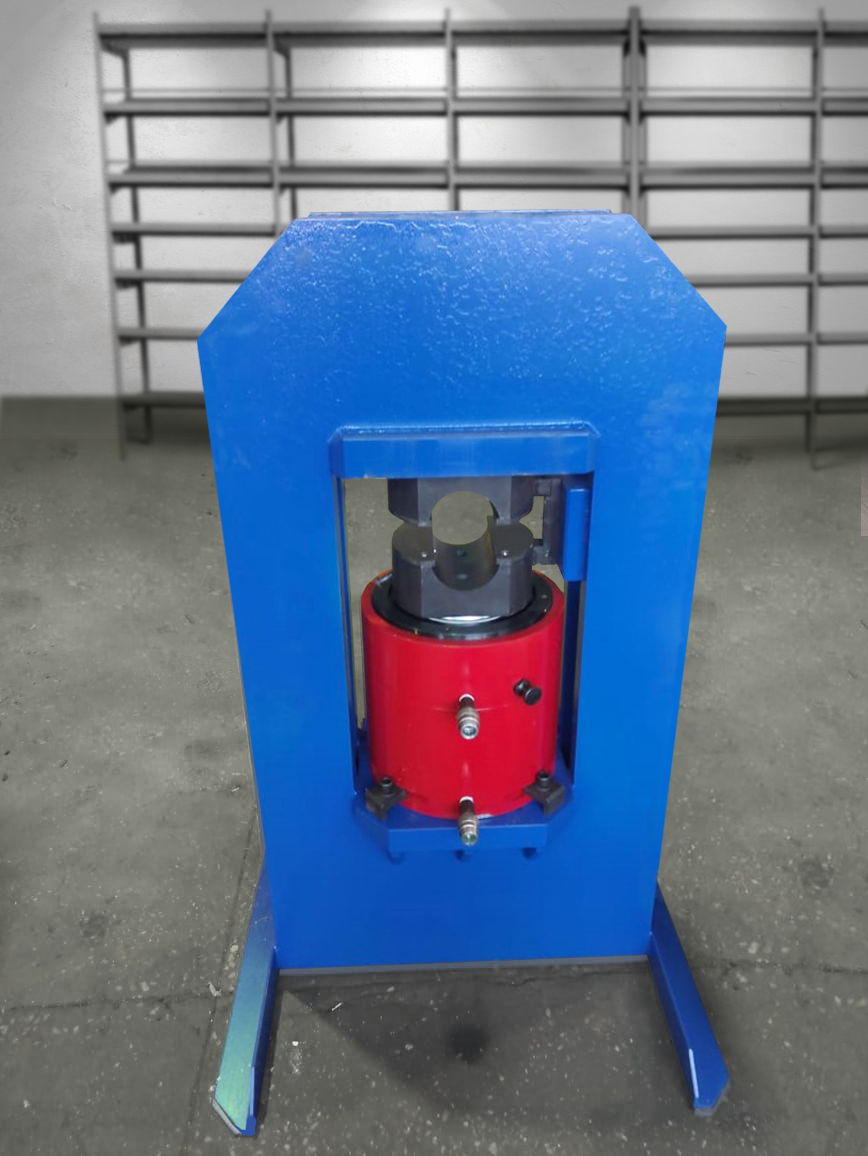

Пресс гидравлический ППК-С400М1. Номинальное усилие 400 тс., типоразмер Al втулок EN13411-3 (DIN3093) от 6 до 36; в комплекте насосная станция НЭН-5,0И40Т1 с управлением педалью, комплект РВД-L4м.
Время полного цикла (рабочий ход и возврат) со штатной насосной станцией, ориентировочно, для ППК-С400М1, – 117 сек, для ППК-С600В, – 35сек
Прессы ППК-С400МБ1 и ППК-С600ВБ поставляются с комплектом РВД, но без насосной станции.
|
Артикул |
Номин. усилие, тс |
Номин. давление, МПа |
Ход поршня, мм/Рабочий объем, л |
Типоразмер Al втулок EN13411-3 |
Габариты пресса, ДхШхВ, мм |
Масса пресса, кг |
Насосная станция |
|
ППК-С100 |
100 |
70 |
50/1 |
от 6 до 16 |
298(с БРС) х185х460 |
47,5 |
Рекомендуемый ручной насос (насосная ст) НРГ-7020 (НЭР-2,0А10Т1) |
|
ППК-С100Г |
109,8 |
70 |
50/0,77 |
от 6 до 16 |
298 (с БРС) х185х480 |
51 |
Рекомендуемый ручной насос (насосная ст) НРГ-7020Р (НЭР-2,0И10Т1) |
|
ППК-С400М1 |
400 |
70 |
105/6 |
от 6 до 36 |
960х800х1463 |
1150 |
В комплекте нас. ст. НЭН-5,0И40Т1 |
|
ППК-С400МБ1 |
400 |
70 |
105/6 |
от 6 до 36 |
960х800х1463 |
1150 |
Рекомендуемая нас. ст. НЭН-5,0И40Т1 |
|
ППК-С600В |
600 |
32 |
100/20 |
от 6 до 42 |
1176х900х1740 |
2250 |
В комплекте нас. ст. НЭЭ12/32-60/9И100Т2-РД |
|
ППК-С600ВБ |
600 |
32 |
100/20 |
от 6 до 42 |
1176х900х1740 |
2250 |
Рекомендуемая нас. ст. НЭЭ12/32-60/9И100Т2-РД |
