Прессы для заделки концов стальных канатных стропов ADV-К серия «ADVANCED-К»

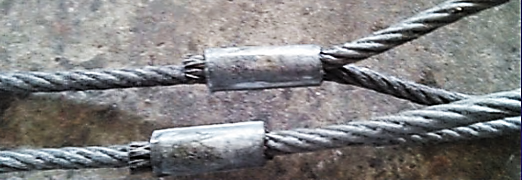

Прессы для заделки концов стальных канатных стропов ADV-К серия «ADVANCED-К»Прессы ADV-К предназначены для опрессовки давлением канатных стропов втулкой из алюминиевых сплавов по DIN3093 (EN13411-3) при их заделке.

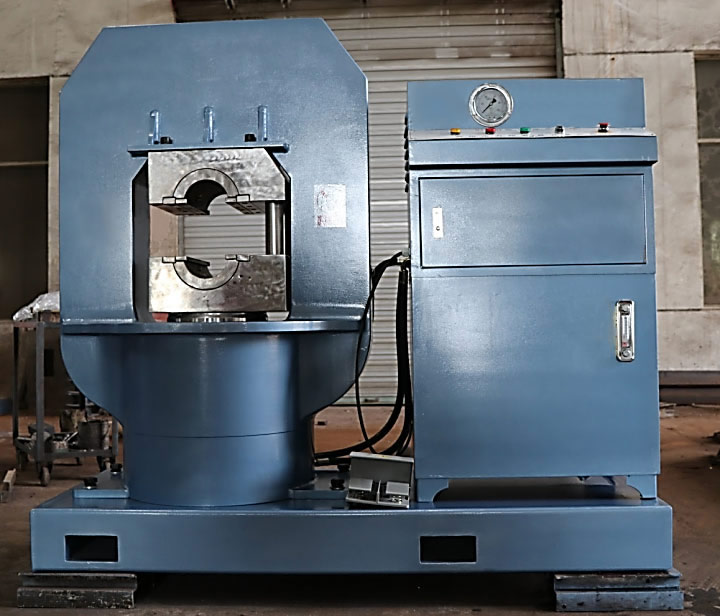

Прессы выполнены с закрытой станиной единым блоком, что обеспечивает прочность конструкции при меньшей массе; компактная, эргономичная конструкция пресса.

Высокопроизводительные профессиональные прессы смонтированы на общей раме с насосной станцией. Отличаются высокими техническими характеристиками, повышенной безопасностью в эксплуатации, надёжностью, удобством в работе. Обеспечивают геометрию опрессованной втулки с гарантированным удалением облоя и гладкой поверхностью вследствие жесткой конструкции, нормированного усилия и точного позиционирования матриц. Комплекты матриц оптимизированы по эксплуатационной надежности и массе, держатели матриц обеспечивает их точное позиционирование, быструю, удобную установку и замену.

Комплект поставки:

  • пресс в сборе со станцией насосной и комплектом РВД на единой раме;
  • комплект уплотнений;
  • руководство по эксплуатации.

Матрицы для прессов поставляются отдельно, требуемый комплект, по заказу. Напряжение электропитания станции насосной 380 В.

Пресс состоит из следующих элементов:

  • станина пресса;
  • гидроцилиндр силовой, размещенный внутри станины;
  • изготовленные из поковок высокопрочной стали держатели матриц верхний и нижний;
  • направляющие держателей матриц;
  • рама;
  • станция насосная в закрытом корпусе с блоком электрогидравлического управления;
  • электрошкаф управления и контроля;
  • сдвоенная педаль управления, комплект встроенных РВД.

Для обеспечения безопасности используется низковольтное управляющее и контролирующее электрооборудование.

Прессы выполнены с автоматическим (управление сдвоенной педалью), и ручным управлением. Гидравлическая система управления обеспечивает точную установку требуемого давления опрессовки, управление потоком рабочей жидкости. Номинальное давление в гидросистеме прессов 56 МПа.

Прессы автоматически выключаются при возникновении аварийной ситуации.

Матрицы автоматически и надёжно фиксируются, их движение абсолютно вертикальное. На тактильной панели управления задают размер втулки, при этом, автоматически задаётся давление опрессовки с индикацией усилия опрессовки.

Порядок работы

Установить требуемый комплект матриц в держатели матриц с помощью подпружиненных фиксаторов. Заправить канат во втулку и установить между матрицами вертикально. Установить давление в соответствии с диаметром каната (типоразмером опрессовываемой втулки).

Управление работой электромагнитов гидрораспределителя в процессе подготовки опрессовки осуществляется в ручном режиме (переключатель режима работы и кнопки управления расположены на передней панели шкафа управления). При постоянной эксплуатации в полуавтоматическом режиме с помощью сдвоенной педали. Расстояние между матрицами может быть установлено вручную для сокращения времени ожидания полного открытия или закрытия матриц.

Смотреть Прессы для заделки концов канатных стропов, серия «СТАНДАРТ»

Для просмотра дополнительных параметров покрутите колесиком мышки на таблице

Срав- нить
Модель Максимальное усилие, кН (тс)Диапазон типоразмеров опрессовываемых AL втулок, в одну стадию/в две стадииПотребляемая мощность, кВтМакс. рабочее давление, МПаМакс. ход поршня, ммСкорость рабочего хода, мм/сСкорость возврата, мм/сГабариты, ДхШхВ, ммВес нетто, кгс
ADV-100К
1000 (100)
от 1;1.5;2 до 13/16
1,5
56
78
8
10
1100/550/1250
600
ADV-200К
2000 (200)
от 6 до 20/22
2,2
80
1100/550/1300
900
ADV-350К
3500 (350)
от 6 до 28/34
3
4,5
4,5
1200/600/1350
1000
ADV-500К
5000 (500)
от 6 до 32/42
4
100
8
1450/600/1500
2000
ADV-650К
6500 (650)
от 6 до 38/48
5,5
160
1650/650/1600
3000
ADV-800К
8000 (800)
от 6 до 40/52
7,5
180
6
1800/700/1700
3800
ADV-1000К
10000 (1000)
от 6 до 44/56
11
200
4,8
2100/1100/2000
5500
ADV-1600К
16000 (1600)
от 6 до 54/70
11+7,5/15
10
10
3000/1300/2500
8500
Последнее обновление: 22.06.2020
