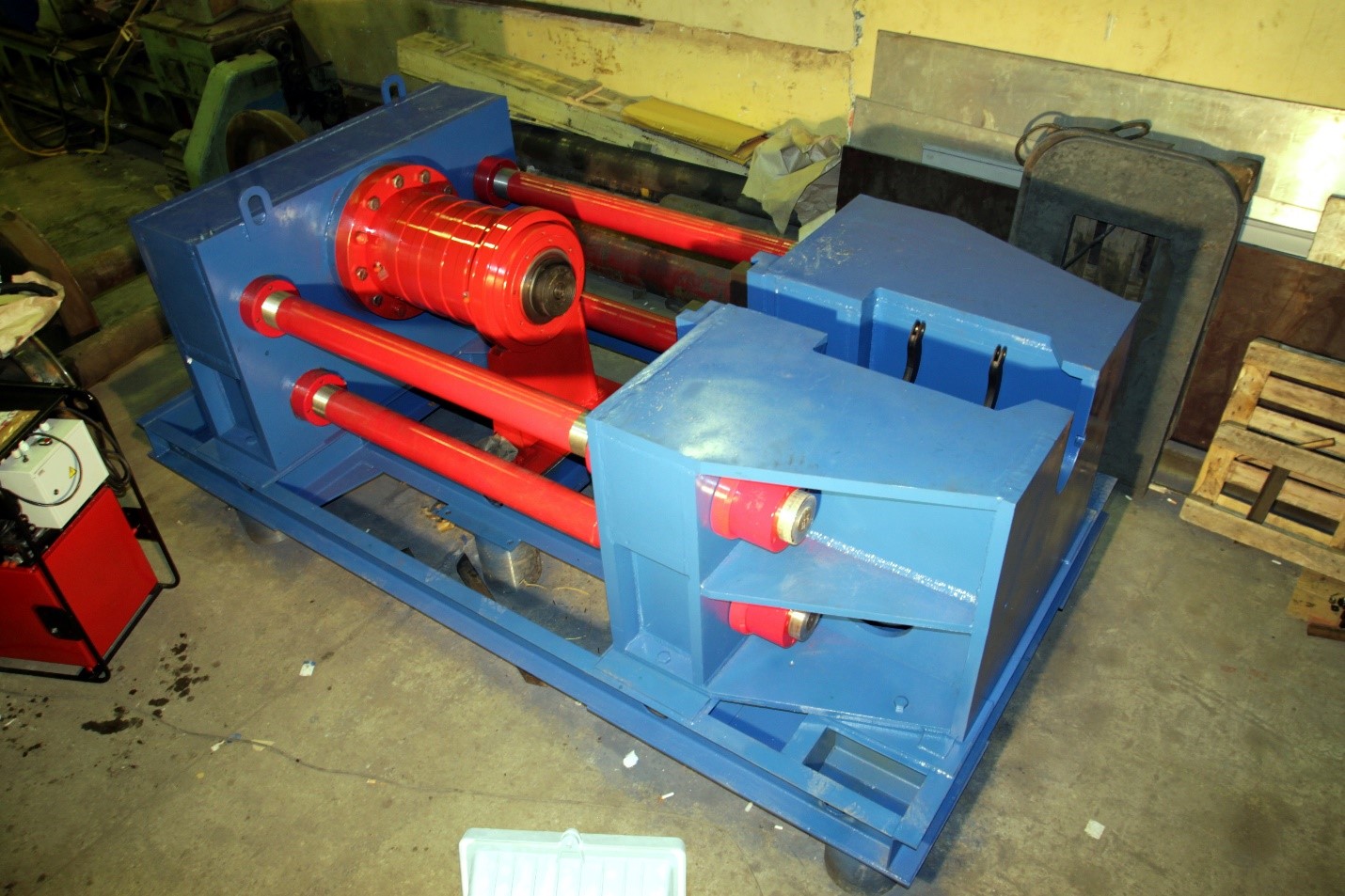

Стенд для распрессовки колес с осей колесных пар СКР-630

Стенд СКР-630 предназначен для распрессовки осей колесных пар РУ1, РУ1Ш, РВ2Ш грузовых железнодорожных вагонов.

Стенд поставляется в комплекте с насосной станцией, траверсой оси колесной пары, устройством подъемно-поворотным (далее УПП), комплектом РВДИ (4 шт).

В комплекте поставки три стакана и три медных вкладыша для каждого типа осей колёсных пар – РУ1, РУ1Ш, РВ2Ш.

Изделие выполнено в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69.

Основные части стенда:

  • домкрат;
  • опора домкрата;
  • опора оси колёсной пары;
  • шпильки силовые в сборе;
  • стойка опорная;
  • основание;
  • устройство подъемно-поворотное (далее УПП);
  • кожух защитный;
  • датчик, ограничивающий ход штока домкрата;
  • насосная станция;
  • рукава высокого давления (РВД) домкрата и УПП.

УПП предназначено для механизации работ с осью колесной пары при распрессовке (размещение, подъем, разворот на 180 градусов, опускание, последующий подъем) и включает гидроцилиндр, ложемент с захватами. Для такелажа оси колесной пары при распрессовке (укладка в ложемент УПП перемещение на стапель) предназначена траверса оси колесной пары, подвешиваемая на крюк цехового электротельфера.

Насосная станция с гидравлическим блоком управления и электрооборудованием поставляется в виде отдельного агрегата и может быть установлена в любом удобном месте, обеспечивает гидропитание и управление работой домкрата распрессовки и УПП. Станция насосная 2НЭЭ10/70-25/5И100Т2-ПП-РКП: с электроприводом, двухпортовая, два 4-х-линейных 3-х-позиционных гидрораспределителей с электромагнитным управлением, двухступенчатая, давление на 1/2 ступени 10/70 МПа, подача на 1/2 ступени 25/5 л/мин, бак 100 л, 380 В.

Выпрессовка колеса осуществляется за счёт усилия штока домкрата, возникающего при подаче гидравлической жидкости под давлением в его поршневую полость.

Возврат штока в исходное положение происходит при подаче гидравлической жидкости в штоковую полость гидроцилиндра.

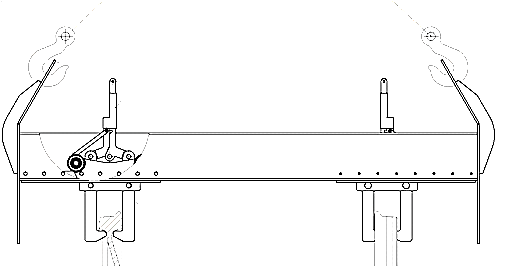

Траверса оси колесной пары
Траверса оси колесной пары

  • Закрепить на распрессовываемом конце колесной пары стакан, (см. маркировку в зависимости от типа оси), вложив медный вкладыш.
  • Повесить на крюк цехового электротельфера, грузоподъемностью не менее 2т., траверсу оси колесной пары, закрепив ее за верхние проушины.
  • Захватить зацепами траверсы ободы колес распрессовываемой колесной пары.
  • Зафиксировать зацепы траверсы подвижными ручками.
  • Приподнять траверсу и отцентрировать зацепы, перемещая их на роликах по направляющим балки траверсы.
  • Уложить колесную пару в полость опоры оси колёсной пары стенда в ложемент УПП, предварительно рассоединив захваты ложемента и примерно совместив центр тяжести колесной пары с продольной осью УПП, которое в момент укладки оси должно находиться в ближнем к домкрату положении.
  • Зафиксировать захваты ложемента УПП с помощью откидных болтов.
  • Включить насосную станцию.
  • Включением кнопок переносного пульта подъема или опускания гидроцилиндра УПП отцентрировать ось колесной пары с осью домкрата.
  • Кнопкой с переносного пульта включить рабочий ход домкрата, а после контакта домкрата со стаканом, одетым на ось колесной пары, кратковременными включениями сорвать колесо с посадки, давление при этом не должно превышать 65 МПа.
  • После срыва распрессовываемого колеса, непрерывным рабочим ходом домкрата полностью сдвинуть колесо с рабочей посадки на стакан.
  • После распрессовки включить кнопки переносного пульта, вернуть шток домкрата в начальное положение.
  • С помощью гидроцилиндра УПП поднять колесную пару над опорой оси колёсной пары и аккуратно развернуть ее на 180 градусов в горизонтальной плоскости на штоке гидроцилиндра.
  • Опустить колесную пару в полость задней опоры стенда, перемещая при необходимости каретку УПП так, чтобы торец колеса колесной пары упирался в рабочую поверхность упорного сменного вкладыша задней опоры.
  • Распрессовать второй конец оси колесной пары.
  • Манипуляции с колесной парой при распрессовке можно выполнять и с помощью электротельфера, оснащенного траверсой с захватами.
  • После распрессовки обоих колес, траверсой тали перенести колесную пару на стапель. Удерживая распрессованные колеса за обода снять стакан с медным вкладышем.
  • Синхронно откатив каретки с колесами к концам траверсы, снять колеса с оси колесной пары.
  • После окончания работ сбросить давление в гидросистеме, вернуть шток гидроцилиндра в исходное положение.

Параметры СКР-630
домкрат распрессовкиНоминальное усилие, тс630
Ном. давление, MПа67
Ход поpшня, мм365
Скорость рабочего хода, мм/c2,52
Рабочий объем гидравлической жидкости, дм336
Гидроцилиндр УППНом. уcилие, тс3,6
Ном. давление, МПa10
Ход поршня, мм800
Рабочий объем гидравлической жидкоcти, дм36,28
Скорость рабочего хода домкрата УПП, мм/с40
Рабочая жидкостьВМГЗ ТУ 38 101479 МГЕ-10А ОСТ 38 01281
Температура окружающей среды, °Сот минус 30 до плюс 40
Габаритные размеры: ДхШхВ, мм3394х1888х1397
Нижний габарит гидроцилиндра подъемно-поворотного устройства, мм-268
Масса, кг8 454
