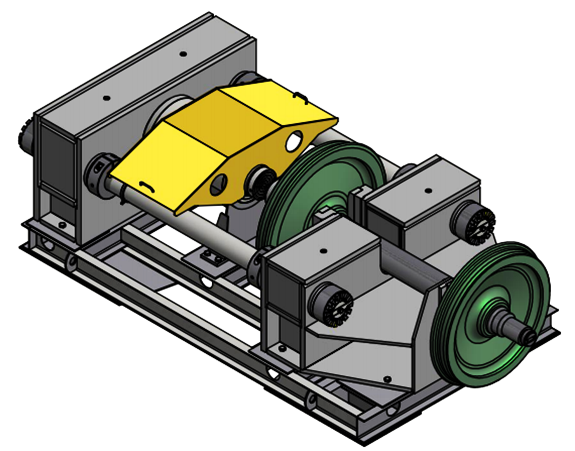

Стенд для распрессовки осей колесных пар, СКР-400

Ваш персональный менеджер: Александр:

Предназначен для распрессовки осей колесных пар РУ1Ш и РВ2Ш грузовых железнодорожных вагонов.

Стенд поставляется в комплекте с насосной станцией, траверсой оси колесной пары, РВДИ, L-6м (2 шт.), без подъемно-поворотного устройства.

В комплекте поставки по два стакана с двумя медными вкладышами для каждого типа осей колёсных пар – РУ1Ш, РВ2Ш.

Изделие выполнено в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69.

Основные технические характеристики

Параметры

Значения

Номинальное усилие, развиваемое домкратом распрессовки, тс

400

Номинальное давление, МПа

64

Ход поршня, мм

365

Рабочая жидкость

ВМГЗ ТУ 38 101479 МГЕ-10А ОСТ 38 01281

Рабочий объем гидравлической жидкости, дм3

22,5

Диапазон температур окружающей среды, ℃

от минус 30 до плюс 40

Габаритные размеры: ДхШхВ, мм

3397х1838х1040

Масса, кг

6883

Основные части стенда:

  • Домкрат;
  • опора домкрата;
  • опора оси колёсной пары;
  • шпильки силовые в сборе;
  • стойка опорная;
  • основание;
  • кожух защитный;
  • индуктивный датчик, ограничивающий ход штока домкрата.

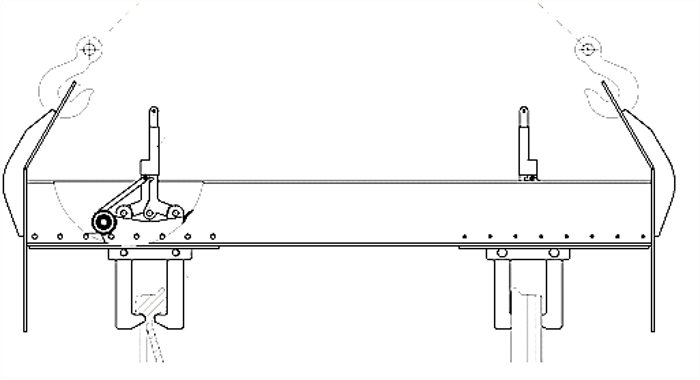

Для такелажа оси колесной пары при распрессовке (опускание в полость опоры оси колёсной пары, подъем, разворот на 180 градусов, опускание и последующий подъем) предназначена траверса оси колесной пары, подвешиваемая на крюк цехового электротельфера.

Насосная станция с гидравлическим блоком управления и электрооборудованием поставляется в виде отдельного агрегата и может быть установлена в любом удобном месте. Станция насосная НЭЭ16/70-7/3И60Т2: с электроприводом, 4-х-линейный 3-х-позиционный гидрораспределитель с электромагнитным управлением, двухступенчатая, давление на 1/2 ступени 16/70 МПа, подача на 1/2 ступени 7/3 л/мин, бак 60 л, 380 В.

Выпрессовка колеса осуществляется за счёт усилия штока домкрата, возникающего при подаче гидравлической жидкости под давлением в его поршневую полость.

Возврат штока в исходное положение происходит при подаче гидравлической жидкости в штоковую полость гидроцилиндра.

  • ​Закрепить на распрессовываемом конце колесной пары стакан, (см. маркировку в зависимости от типа оси), вложив медный вкладыш.
  • Повесить на крюк цехового электротельфера, грузоподъемностью не менее 2т., траверсу оси колесной пары, закрепив ее за верхние проушины.
  • Захватить зацепами траверсы ободы колес распрессовываемой колесной пары. Зафиксировать зацепы траверсы подвижными ручками.
  • Приподнять траверсу и отцентрировать зацепы, перемещая их на роликах по направляющим балки траверсы.
  • Уложить колесную пару в полость опоры оси колёсной пары стенда СКР-400.
  • Включить насосную станцию.
  • Кнопкой с переносного пульта включить рабочий ход домкрата, а после контакта домкрата со стаканом, одетым на ось колесной пары, кратковременными включениями сорвать колесо с посадки, давление при этом не должно превышать 65 МПа.
  • После срыва распрессовываемого колеса, непрерывным рабочим ходом домкрата полностью сдвинуть колесо с рабочей посадки на стакан.
  • После распрессовки с помощью кнопок переносного пульта, вернуть шток домкрата в начальное положение.
  • С помощью траверсы поднять колесную пару над опорой оси колёсной пары и аккуратно развернуть ее на 180 градусов в горизонтальной плоскости на штоке гидроцилиндра.
  • Опустить колесную пару в полость задней опоры стенда.
  • Распрессовать второй конец оси колесной пары.
  • После распрессовки обоих колес, траверсой тали перенести колесную пару на стапель.
  • Удерживая распрессованные колеса за обода снять стакан с медным вкладышем.
  • Синхронно откатив каретки с колесами к концам траверсы, снять колеса с оси колесной пары.
  • После окончания работ сбросить давление в гидросистеме, вернуть шток гидроцилиндра в исходное положение.
