Автоматизированный гидравлический пресс ПГКП-630/200

Ваш персональный менеджер: Александр:

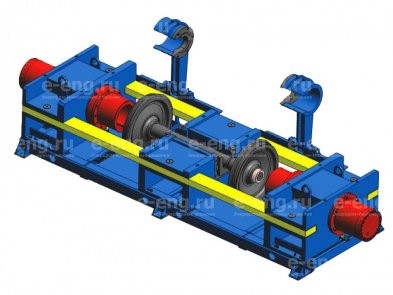

 Пресс гидравлический автоматизированный для запрессовки и распрессовки колес ПГКП-630/200 предназначен для выполнения работ по монтажу и демонтажу колес на оси колесных пар типа РУ1, РУ1Ш, РВ2Ш с усилием запрессовки 200 тс и распрессовки 630 тс. Пресс выполнен в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150-69.



Модель Номинальное усилие запрессовки, кН Номинальное усилие распрессовки, кН Скорость прессования, мм/сек Ход рабочего плунжера пресса, мм Скорость подвода, мм/сек Скорость отвода, мм/сек Напряжение, В Максимальная потребляемая мощность, кВт Вес, кг Габариты (ДxШxВ), мм
ПГКП-630/200 2000 6300 3 500 до 30 до 40 380 (50 Гц) 25 12000 4800x1600x1450

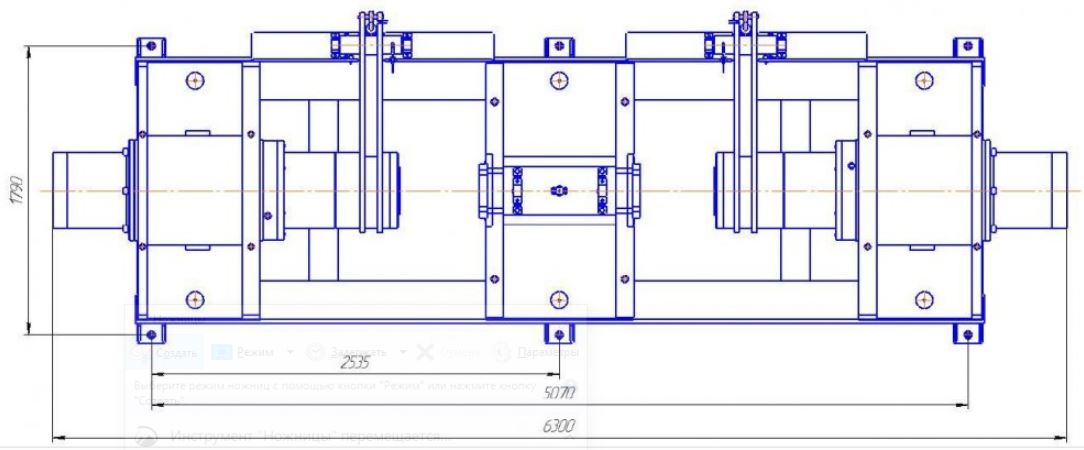

Основные узлы пресса

  • Рама;
  • Неподвижная (стационарная) траверса;
  • Силовой гидроцилиндр;
  • Опорная (подвижная) траверса;
  • Электрическое оборудование;
  • Гидравлический привод.

Рама представляет собой сварную конструкцию из металлических профилей и листов. Рама устанавливается на предварительно подготовленное основание, выравнивается квалифицированным персоналом и заливается бетоном.

Неподвижная траверса представляет собой сварную конструкцию из деталей типа "поковки" и сварных листов. Траверса крепится к раме усиленными болтами. В центре траверсы в корпусе цилиндра размещен рабочий плунжер, обеспечивающий прессовочное усилие пресса. На торце плунжера расположен упор для запрессовки.

Опорная траверса представляет собой сварную конструкцию из деталей типа "поковки" и сварных листов. Траверса крепится к раме усиленными болтами. В нижней части траверсы установлен цилиндр, обеспечивающий подъем и разворот колесной пары. На плунжере гидроцилиндра установлено призматическое крепление.

Гидравлический привод предназначен для обеспечения работы гидравлических систем пресса.

Электрическое оборудование обеспечивает питание и управление пресса, а также возможность управления им. Электрическое оборудование состоит из силового и управляющего распределительных щитов, главной панели управления, вспомогательного пульта управления и разводки кабелей с переходными клеммами. Силовой распределительный шкаф обеспечивает питание и защиту приводов и питается от системы 3 PEN ~ 50Гц (400 В). Для защиты от несанкционированного проникновения посторонними лицами к главному выключателю электрического оборудования имеется специальный блокирующий замок.

Система управления прессом

В состав пресса ПГКП-630/200 входит система управления прессом (СУПГ), в которую входят следующие компоненты:

  • Контроллер;
  • Промышленный компьютер с сенсорным экраном;
  • Клавиши ручного управления;
  • Измерительные датчики;
  • Электрически-управляемая гидроаппаратура.

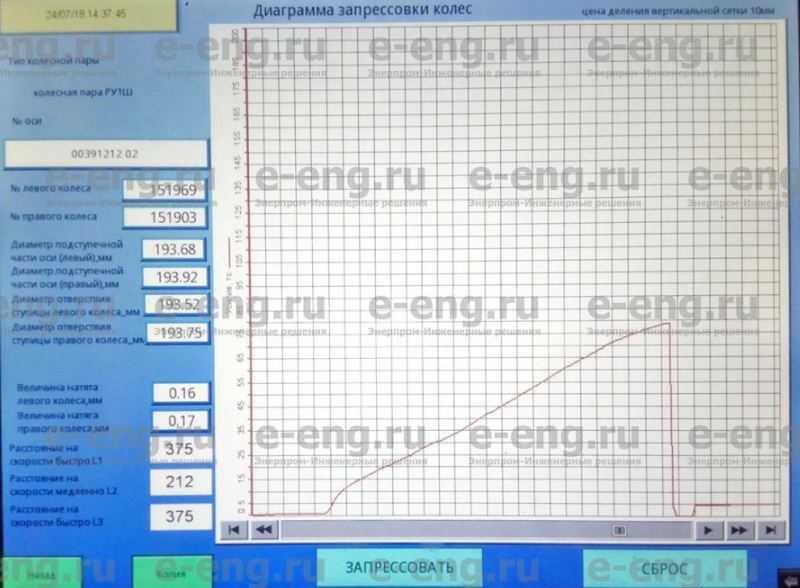

В процессе запрессовки колес в ручном и автоматическом режиме в области построения диаграмм вычерчивается диаграмма зависимости усилия напрессовки от пути перемещения колеса. После завершения напрессовки диаграмма сохраняется на электронном носителе.

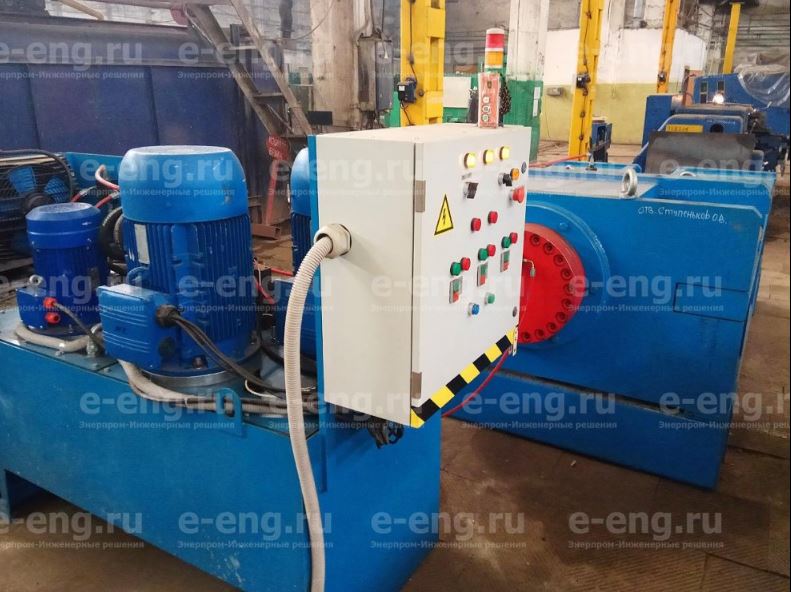

Технические характеристики насосной станции

Рабочее давление цепи высокого давления, МПа 70
Рабочее давление цепи низкого давления, МПан 16
Макс. расход главного насоса, дм3/мин 20
Объем рабочей жидкости, дм3 400
Максимальная суммарная потребляемая мощность, кВт 7,5
Напряжение пистания, В 380 (50 Гц)
Габаритные размеры 1470х1010х1450
Диапазон температуры рабочей жидкости, °С 20 ÷ 60
Параметры ПГКП-630/200
Макс. усилие распрессовки, тс600
Ход штока гидроцилиндра пресса, мм500
Скорость рабочего хода, мм/с2...4
Скорость холостого хода, об/мин30
Макс. длина колесной оси, мм2300
Макс. диаметр колеса (по кругу катания), мм1050
Мощность привода, кВт25
Габариты, ДхШхВ, мм6500х2100х2800
Масса, кг25000
