Канатные гидравлические подъемники DLT
ООО «ТД ИрГидроМаш» – эксклюзивный представитель фирмы «DLT ENGINEERING LTD», Великобритания, в России.

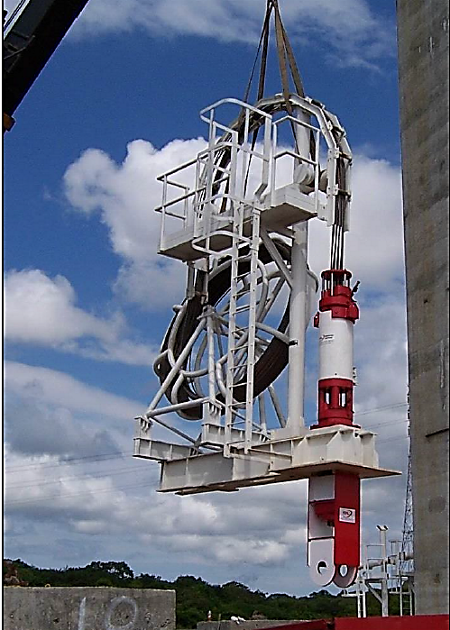

Канатные гидроподъемники предназначены для подъема и точного позиционирования тяжелого, крупногабаритного оборудования, конструкций. Грузоподъемность системы канатных гидроподъемников позволяет решить любую задачу по перемещению объекта с приложением тягового усилия в вертикальном, горизонтальном, ином промежуточном направлении. Управление и контроль работ выполняют компьютерными средствами.
Канатные гидроподъемники отличаются экономичностью применения, компактностью, высокой контролируемостью и управляемостью; незаменимы, когда объект имеет много точек подъема.
В комплектацию системы подъема входят канатные гидроподъемники, насосная станция, система управления, комплект РВД и контрольных кабелей, высокопрочные канаты.
Система канатных гидроподъемников включает полный комплект оборудования, необходимого для выполнения работ по исходным данным Заказчика.
ООО «ТД ИрГидроМаш» предлагает комплексные технические решения по оснащению гидравлическим оборудованием предприятий, выполняющих монтажно/демонтажные и такелажные работы по современным технологиям. Предлагаем полную инженерную поддержку проекта.
Применяются для такелажных работ (подъем, перемещение при монтаже/демонтаже оборудования, конструкций):
- специальных конструкций при высотном строительстве;
- нефтехимического оборудования;
- энергетического оборудования (турбин, генераторов, модулей котлов), в атомной энергетике;
- пролетных строений мостов;
- ферм и крыш стадионов, ангаров, аэропортов;
- металлоконструкций при строительстве шельфовых платформ;
- кранов: контейнерных, козловых, портальных, мостовых, портовых, судостроительных;
- позволяют применить оснастку с изменяемой длиной стропа, выполнить регулировку силы натяжения в вантах различных сооружений, при установке подъемных мачт и т.п.
Технические характеристики канатных гидроподъемников «DLT»
|
Модель |
DL-S015 |
DL-S046 |
DL-S062 |
DL-S108 |
DL-S185 |
DL-S294 |
DL-S418 |
DL-S588 |
DL-S697 |
DL-S836 |
DL-S1022 |
DL-S1394 |
DL-S1672 |
|
Грузоподъемность (Ø каната 18мм, σв-1700Н/мм2), тс |
15 |
46 |
62 |
108 |
185 |
294 |
418 |
588 |
697 |
836 |
1022 |
1394 |
1672 |
|
Грузоподъемность (Ø каната 15,7мм, σв-1860Н/мм2), тс |
11,4 |
34 |
45 |
79 |
136 |
216 |
307 |
432 |
512 |
614 |
750 |
1024 |
1229 |
|
Грузоподъемность (Ø каната 15,7мм, σв-1770Н/мм2), тс |
10,8 |
32 |
43 |
75 |
129 |
205 |
291 |
410 |
486 |
583 |
713 |
976 |
1171 |
|
Количество канатов, шт |
1 |
3 |
4 |
7 |
12 |
19 |
27 |
38 |
45 |
54 |
66 |
90 |
108 |
Особенности канатных гидроподъемников DLT
- Грузоподъемность для обеспечения безопасной работы составляет 40% от минимального разрывного усилия каната (коэффициент безопасности 2,5).
- Предназначены для работы с канатами диаметром 18 и 15,7 мм.

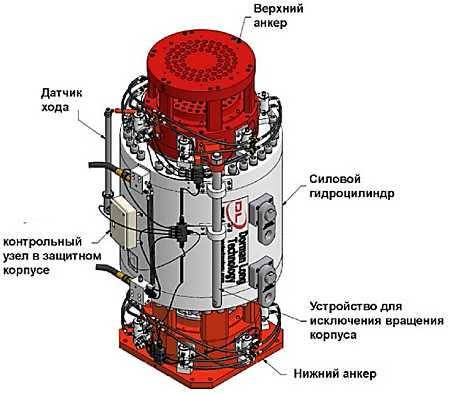

- Телескопические направляющие для канатов, проходящие через гидроподъемник, предназначены для предупреждения искривления канатов внутри домкрата и «свивания гнезд». Выполнены из нержавеющей стали, что увеличивает срок службы.
- Все детали системы спроектированы с целью обеспечения удобного доступа при обслуживании; захваты можно обслуживать в процессе подъема.
- Гидроцилиндр испытывается при давлении, составляющем 150% от рабочего давления.
- Подъемник в сборе испытывается при давлении, составляющем 125% от рабочего давления.

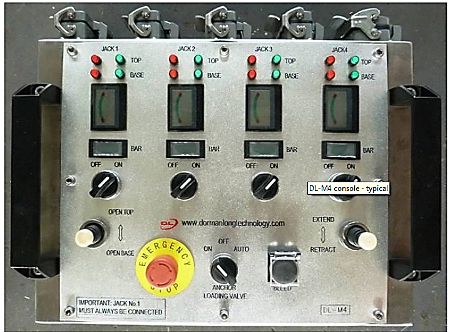

- Система управления канатными подъемниками и насосной станцией, -варианты: DL-M,-ручное управление, DL-P40-компьтеризованная.

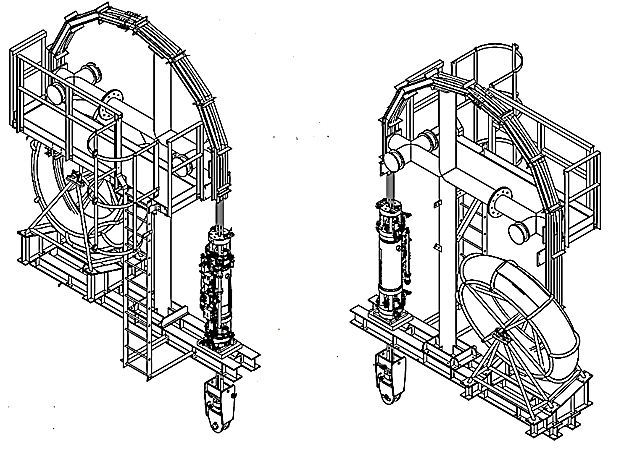

- В комплекте гидроподъемника: домкрат канатный; установочные узлы; узлы для транспортировки; направляющие для каната; анкер фиксирующий; подъемные цапфы; балка домкратная, опорная; барабан для каната (отмотчик), в сборе; платформа обслуживания с лестницей; анкер фиксирующий грузовой.

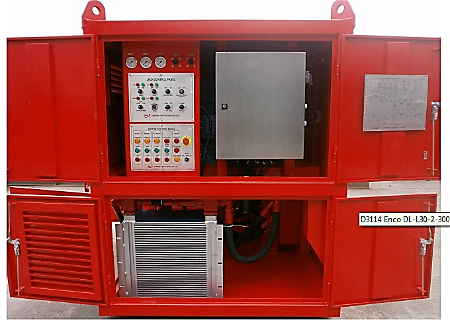

Станции насосные для канатных домкратов, системы управления и контроля
Насосные станции с электрическим или дизельным приводом, с фиксированной или регулируемой подачей, многопортовые.
Изготовлены на основе высококачественных гидро- и электро-компонентов, испытаны при давлении, превышающем рабочее на 25%. Оснащены защищенной контрольной панелью для управления системой домкратов и интегрированы с DL-M системой ручного управления, или DL-P40 компьютерной системой для централизованного управления и контроля всей системой домкратов и насосных станций одним оператором. Степень защиты от внешних воздействий IP55 и более.
Прочная конструкция, выдерживающая сложные условия эксплуатации; рама с выемками для вилочного погрузчика и с транспортировочными приспособлениями для подъема станции краном.
Особенности станций насосных:
- Высококачественные аксиально-поршневые насосы, надежные, с длительным сроком службы, обеспечивают постоянную подачу при широком диапазоне давления.
- Независимые контуры охлаждения и фильтрации масла.
- Оснащены датчиками контроля температуры, уровня, давления масла;
- связь с системой старт/стоп привода.
- Аварийная система защиты отключает все двигатели на насосной станции и контрольные кабели связи с системой управления DL-M или DL-P40.
- Защита от коррозии обеспечивает применение в морских условиях.
- Пригодны для работы на минеральном и биоразлагаемом масле.
- Транспортировка в стандартных контейнерах.

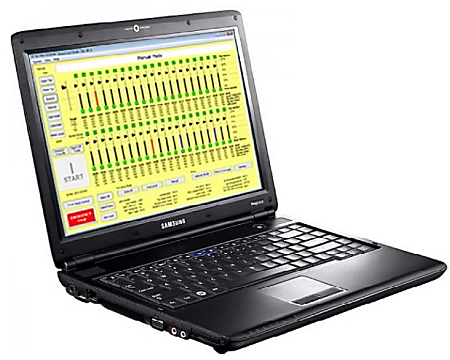

- DL-P40 компьютерная система для централизованного управления и контроля системой из 120 домкратов и насосных станций одним оператором; информация о 40 домкратах на основном экране, с 41 по 120 домкрат на другом экране,-опция.
