Станции насосные с электромагнитным гидрораспределителем с автоматическим управлением

Станции насосные с электроприводом серии НЭАпредназначены для гидропитания промышленного гидравлического инструмента и оборудования высокого давления в автоматическом режиме управления посредством обеспечения требуемых интервалов (в сек.) для «рабочего хода» и «возврата» исполнительного гидроцилиндра с помощью реле времени.

Такие станции насосные наиболее часто применяются для привода гайковертов гидравлических, позволяют значительно повысить производительность труда и качество затяжки резьбовых соединений.

С основными техническими характеристикаминасосных станций с электромагнитным гидрораспределителем с автоматическим управлением можно ознакомиться по этой ссылке.

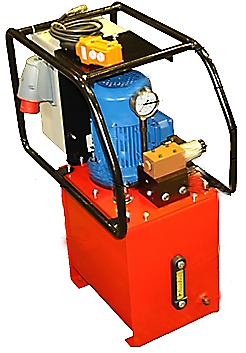

Станция насосная состоит из следующих узлов и агрегатов:

  • рамы, установленной на баке;
  • насосной группы, состоящей из гидронасоса, электродвигателя, соединяющей их валы втулочной муфты и стакана, на котором устанавливается электродвигатель и крепится гидронасос;
  • блока управления, расположенного на крышке гидробака, в составе которого на монтажной плите установлен 4-х-линейный 2-х-позиционный гидрораспределитель с автоматическим электромагнитным управлением, клапан регулировочно-предохранительный и манометр напорный;
  • на лицевой стороне гидробака расположен визуальный указатель уровня и температуры РЖ, пробка для слива масла, а на крышке – заливная горловина с пробкой-сапуном;

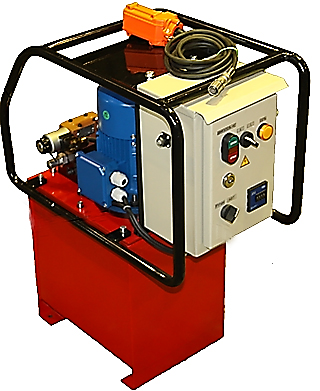

  • на баке установлена коробка управления с кнопками «Пуск» и «Стоп», пультом управления, реле времени, тумблером с ручным и автоматическим режимами работы.

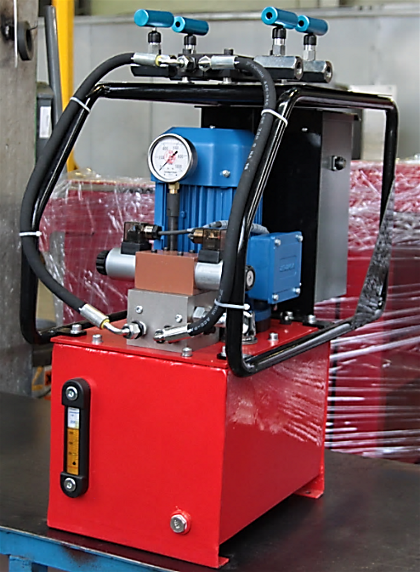

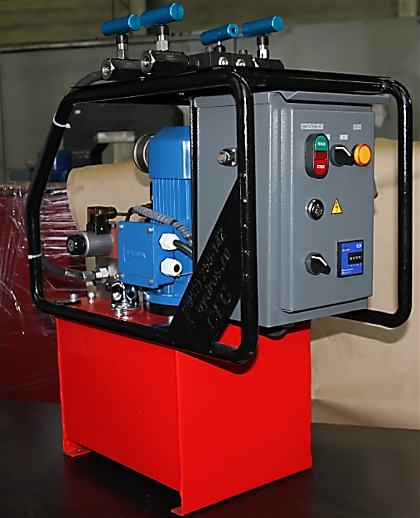

Примечание. В варианте исполнения, 2НЭА-2,0Г10Т(Ф)1-РС, для привода двух одновременно работающих исполнительных механизмов станция насосная оснащена двумя встроенными РВД с подключением к выходам «А» и «В» плиты монтажной установленных на крышке рамы двух кранов регулировочных двухходовых КР-2.

Алгоритм работы автоматического гидрораспределителя.

В исходном положении гидрораспределитель перепускает РЖ в сливную линию для облегчения запуска электродвигателя и разгрузки насоса при работе установки в режиме холостого хода. При поступлении управляющего сигнала на распределитель от реле времени (автоматическое управление), или от пульта ДУ (ручное управление), его золотник направляет РЖ через выходы «А» и «В» плиты монтажной в рабочие полости исполнительного гидравлического механизма. Значение рабочего давления настраивается предохранительным клапаном на давление открытия (700 ± 15) кгс/см2 по манометру. Встроенный в монтажную плиту предохранительный клапан служит для ограничения давления в канале «В». Автоматический гидрораспределитель работает в режиме «рабочий ход-возврат» без удержания под нагрузкой.



Электрооборудование станции насосной

Электрооборудование предназначено для обеспечения привода насоса и автоматического управления работой электромагнита гидрораспределителя.

Основным элементом системы управления установки является коробка управления, которая обеспечивает выполнение следующих функций:

  • включение и выключение электродвигателя кнопками (Пуск, Стоп);
  • выбор режима и управление электромагнитом гидрораспределителя (ручное дистанционное или автоматическое);
  • включение и выключение электродвигателя и электромагнита гидрораспределителя по сигналам с пульта дистанционного управления; питание пульта управления напряжением безопасного уровня (24В);
  • автоматическую защиту от коротких замыканий в силовом электрооборудовании установки;
  • автоматическую защиту от перегрузки приводного электродвигателя;
  • автоматическую защиту от перегрева РЖ.

Режимы управления

Ручной или автоматический режим управления гидрораспределителем задается переключателем на коробке управления насосной станции. Автоматический режим управления реализуется с помощью циклического реле времени. При положении переключателя "Авт" сигнал подается на электромагнит распределителя, вызывая его периодическое срабатывание. В паузах между импульсами распределитель возвращается пружиной в исходное положение. Длительность включенного и выключенного состояния электромагнита гидрораспределителя регулируется двумя выносными резисторами в зависимости от характеристик гайковерта. При включении переключателя в положение "Руч" система переходит на ручной режим управления. В этом случае электромагнит распределителя включается и выключается по сигналам с внешнего пульта управления.
