Гидронагружатели «Энерпром» для испытания кранов мостового типа

Предназначены для статических, динамических испытаний кранов мостового типа большой грузоподъемности, других устройств энергетических и гидротехнических сооружений. Гидронагружатели, закрепленные через анкерную тягу в полу, позволяют создать необходимую тарированную нагрузку на металлоконструкцию крана без применения громоздкого и дорогостоящего контрольного груза. Гидронагружатель можно эксплуатировать на открытом воздухе.

НГК-225

В работе

Гидронагружатели «Энерпром» серии НГК

Позволяют производить, как статические испытания кранов мостового типа (при заторможенной крюковой подвеске крана), так и динамические испытания с заданной программой нагружения: при втягивании штока силового гидроцилиндра (испытание с опусканием крюковой подвески) и выдвижении штока (испытание с подъемом крюковой подвески). Испытания проводятся с использованием заглубленного якоря по ГОСТ Р 54767- 2011 «Краны грузоподъемные. Правила и методы испытаний».

Параметры усилий нагружения, величин рабочего хода и основных размеров проушин гидронагружателей соответствуют ТУ24.00.13.032-87.

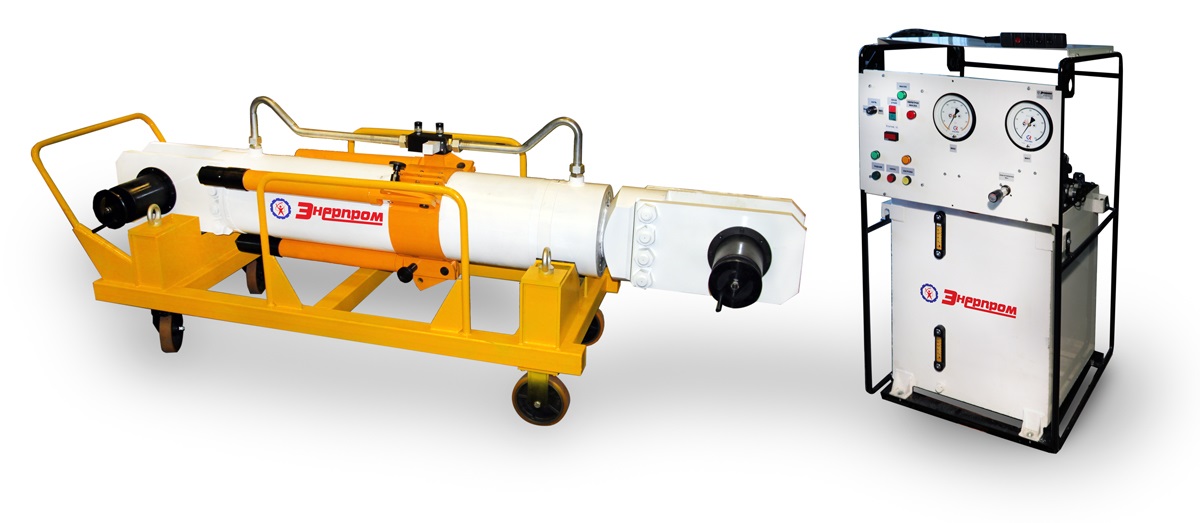

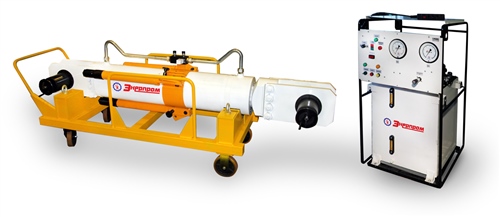

Гидронагружатели «Энерпром» серии НГК, базовый комплект поставки

1. Гидронагружатель серии НГК;

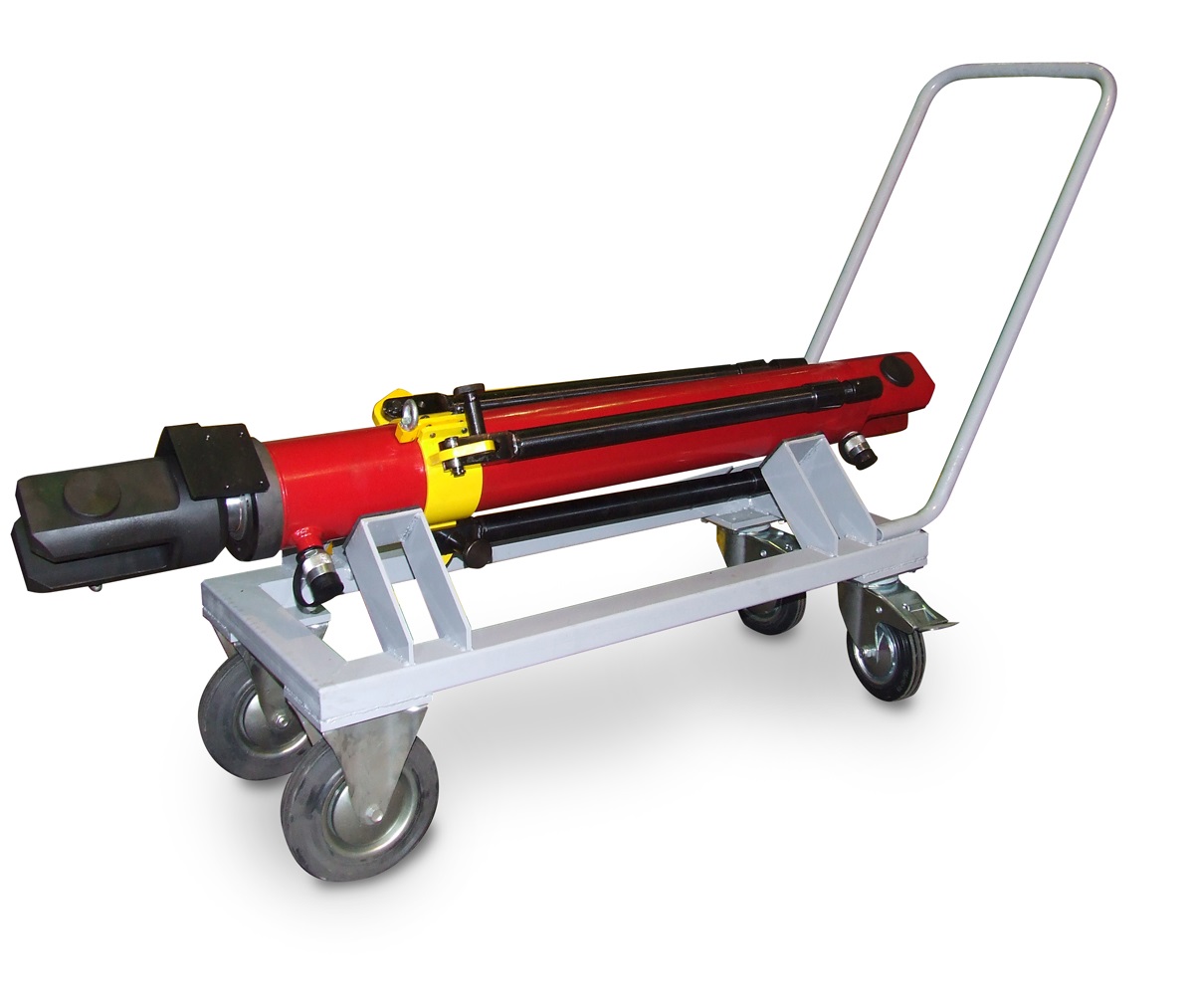

2. Тележка для перемещения и хранения гидронагружателя;

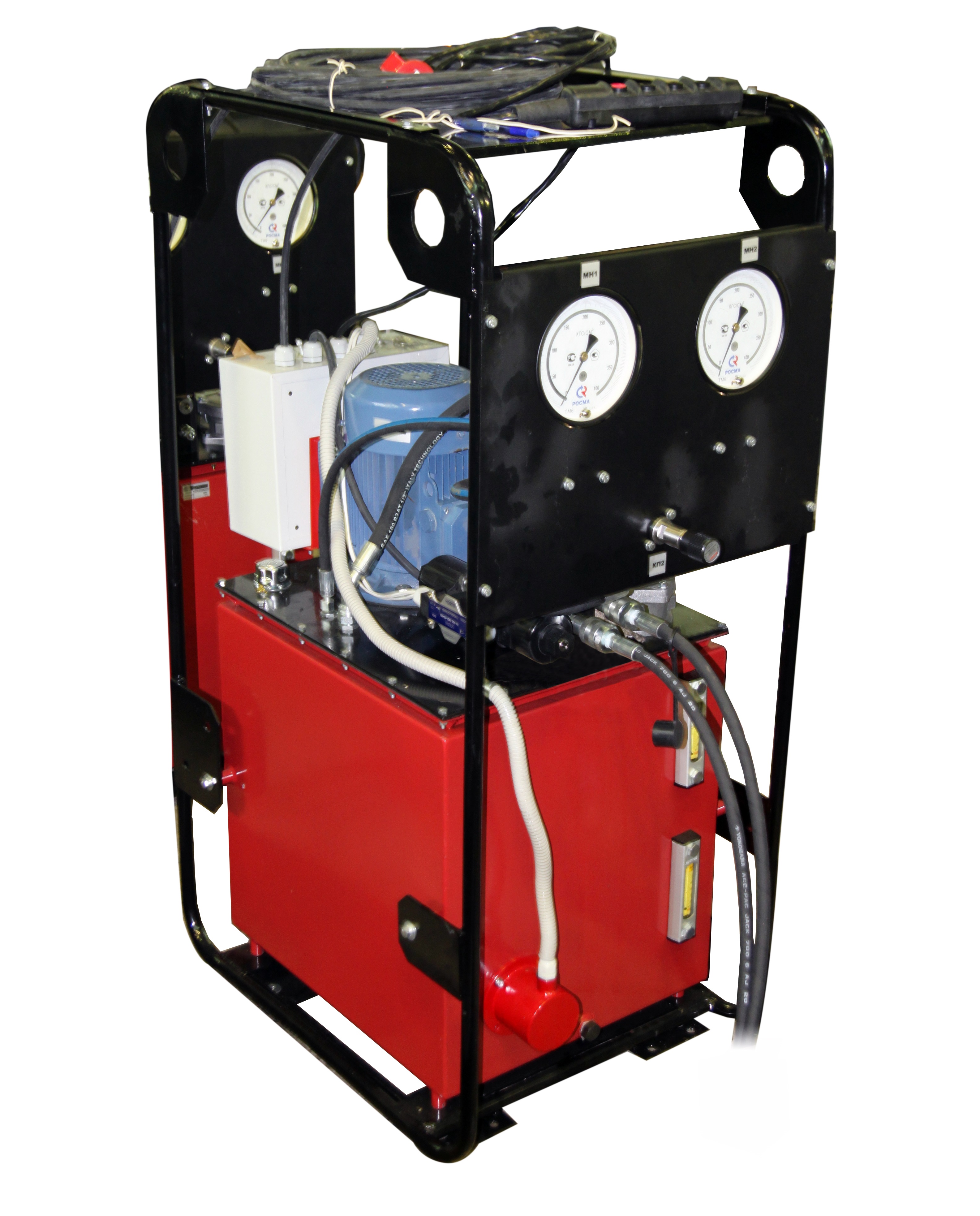

3. Насосная станция с электроприводом, двухступенчатая, на колесах, с выносным пультом ДУ;
4. Катушка КК-700 на колесах с РВД длиной 7 м. для подключения гидронагружателя к насосной станции;
5. ЗИП.

*) для НГК-225, дополнительно,- контейнер, площадка для обслуживания, переходное звено.

Основными составными частями гидронагружателя являются: силовой

гидроцилиндр, проушины штока и корпуса, регулируемая тренога, аварийный концевой выключатель ограничения хода штока.

Значение требуемой нагрузки при статических и динамических испытаниях крана определяют по показаниям высокоточного манометра на насосной станции и таблице соответствия: давление- нагрузка.

 *) артикул гидронагружателя с индексом «Д»,- для статических и динамических испытаний; без индекса,- только для статических испытаний.
