Отгружен Заказчику стенд для разборки/сборки гидроцилиндров, серия «СЕРВИС»

6 октября 2017 г.

Отгружен Заказчику стенд для разборки/сборки гидроцилиндров, серия «СЕРВИС»

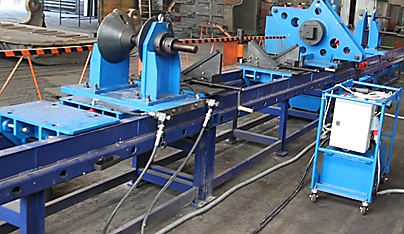

Отгружен Заказчику стенд гидравлический ССГ12Г8000Б, серии «СЕРВИС», для разборки/сборки ремонтных гидроцилиндров.

Виды работ, выполняемых с ремонтным гидроцилиндром на стенде:

  • сборка-разборка гильзы со штоком;
  • демонтаж-монтаж гидравлическим гайковертом буксы гидроцилиндра;
  • демонтаж-монтаж гидравлическим гайковертом гайки крепления поршня.

Стенд оснащен:

  • подвижным регулируемым опорным элементом штока (вертикальная регулировка, поперечная регулировка) и неподвижным опорным силовым элементом, фиксирующим проушину штока гидроцилиндра;
  • подвижными регулируемыми опорными элементами для укладки гильзы гидроцилиндра (поперечная регулировка, вертикальная регулировка) и ее продольного перемещения вдоль рамы стенда при разборке и сборке гидроцилиндра. Предусмотрена фиксация гильзы на опорном элементе прижатием грузовым ремнем или цепью;
  • съемным гидрогайковертом для откручивания и закручивания буксы гидроцилиндра и гайки крепления поршня;
  • съемным захватом для откручивания буксы гидроцилиндра;
  • захватом проушины гильзы гидроцилиндра при откручивании буксы;
  • концевой подвижной опорой проушины гильзы ремонтного гидроцилиндра с гидравлическим приводом перемещения по раме стенда, обеспечивающим процесс разборки-сборки гидроцилиндра;
  • электроприводной насосной станцией, предназначенной для питания рабочей жидкостью гидрогайковерта и технологического гидроцилиндра привода концевой подвижной опоры гильзы ремонтного гидроцилиндра.

Стенд выполнен как пространственная металлоконструкция, собираемая из четырех трехметровых секций, две из которых усиленные.

Рама стенда имеет анкерное крепление (с бетонированием и устройством фундамента под силовой частью стенда) с возможностью горизонтирования.

Возможно выполнение приёмо-сдаточных испытаний собранного гидроцилиндра по ГОСТ 18464-96 (без нагрузки) при оснащении стенда специальной насосной станцией.

Основные технические характеристики стенда ССГ-12Г8000Б:

Параметры

Значения



Диапазон размеров ремонтируемых гидроцилиндров



Наружный диаметр гильзы, мм

100-650

Диапазон наружных диаметров гильзы ГЦ с откручиваемой буксой, мм

100-450

Минимальная габаритная длина (шток втянут), мм

2 000

Максимальная габаритная длина (шток выдвинут), мм

10 000

Максимальная масса, кг

7 000

Характеристики гидравлического оборудования



Насосная станция

НЭЭ32-5П40Т1-Др

Гидроцилиндр разборки-сборки ремонтируемых гидроцилиндров



Номинальное толкающее усилие, тс

13,5

Номинальное тянущее усилие, тс

8,6

Ход штока, мм

550

Гайковерт гидравлический



Максимальный вращающий момент, Нм

80 000

Общие характеристики



Секции усиленные, длина, м, – кол-во, шт/секции облегченные, длина, м, – кол-во, шт

3х2/3х2

Габаритные размеры стенда, мм, ДхШхВ

12128х1386х1870

Масса, кг

Около 4 500
