Бестраншейная санация трубопроводов: современные методы восстановления без раскопок

Компания «Энерпром» представляет полный обзор технологий горизонтального направленного разрушения (ГНР) для восстановления инженерных коммуникаций.

Российские города растут, а инженерная инфраструктура стареет. По данным ЖКХ, износ водопроводных и канализационных сетей в крупных мегаполисах достигает 60–80%. Традиционный метод «вскрытия грунта» — разрытие траншей — превращает улицы в зону боевых действий, парализует движение, уничтожает газоны и требует колоссальных бюджетов на восстановление асфальта.

Здесь на сцену выходят бестраншейные технологии. Это не просто модный тренд, а жесткая экономическая необходимость. Среди всех методов ремонта особняком стоит бестраншейная санация методом разрушения старой трубы (Pipe Bursting).

В этой статье эксперт компании «Энерпром», ведущего российского производителя оборудования для бестраншейной прокладки коммуникаций, подробно разберет, что такое санация, как она работает, какое оборудование лучше для разных диаметров и почему метод гидравлического разрушения стал золотым стандартом реконструкции.

Что такое бестраншейная санация? Разрушаем мифы

Когда говорят «санация», часто путают с футеровкой (вставкой рукава/чулка). Это разные вещи.

Бестраншейная санация (в контексте оборудования «Энерпром») — это процесс гидравлического разрушения старого трубопровода изнутри с одновременным протаскиванием новой трубы того же или большего диаметра.

Представьте: внутри чугунной трубы диаметром 250 мм, забитой отложениями и корнями, движется мощный гидравлический нож-расширитель (разрушитель). Он раскалывает старый чугун и вдавливает его в окружающий грунт. Вслед за ножом на штангах затягивается полиэтиленовая труба ПНД (или стальной футляр). Новая труба скользит точно по каналу старой. Через несколько часов старый водопровод перестает существовать, на его месте — новый, с идеальной пропускной способностью.

Важное отличие от футеровки: при санации мы увеличиваем проходное сечение (если нужно) и не боимся овальности старых труб, смещений стыков или провалов. Разрушитель пройдет там, где чулок (рукав) застрянет или сложится складками.

Почему это выгодно заказчику?

1. Нулевая экскавация: не нужно рыть траншею через весь квартал. Достаточно двух котлованов (или даже доступа через существующие колодцы) длиной от 1 метра.
2. Сохранение благоустройства: площадь раскопок сокращается на 95%. Дороги, плитка, зелёные насаждения не повреждаются.
3. Увеличение диаметра: вы можете заменить старую ржавую трубу, например 150 мм на новую 200 мм. При традиционной замене пришлось бы рыть новую траншею шире.
4. Скорость: прокладка 120 метров в смену — обычная практика.

История и физика процесса: как работают установки «Энерпром»

Все установки компании «Энерпром» (линейки САРМА, УПГК, УЗТ) работают по единому принципу, но с разной мощностью. Давайте разберем на примере лидера продаж САРМА-80В.

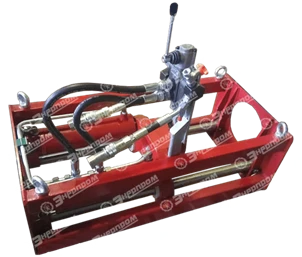

САРМА-80В

Представьте гидравлический домкрат, который тянет колонну штанг. На конце штанги закреплен расширитель (разрушающая головка) диаметром чуть больше наружного диаметра новой трубы. С другой стороны расширителя крепится новая труба.

Шаг 1. Прокол: Оператор подает штанги и нож-расширитель входит в старую трубу. Усилие САРМА-80В — 80 тонн, заставляет нож раскалывать материал старой стенки.
Шаг 2. Расширение: Осколки вдавливаются в грунт, создавая полость для новой трубы.
Шаг 3. Протяжка: Новая труба (ПНД, сталь) затягивается следом.

Технология работает на любых материалах старого трубопровода:

• Хрупкие: Чугун, керамика, асбоцемент, бетон — разрушаются идеально, легко.
• Вязкие: Сталь. Тут нужна мощность. Разрушитель разрезает стальную трубу или сплющивает её, продавливая внутрь грунта. Наши установки УЗТ-255 усилием 255 тс справляются со стальными трубами диаметром до 1200 мм.

Особый плюс для России: Установки санации «Энерпром» не требуют «чистоты» канала. Корни деревьев, грязь, битый кирпич внутри старой канализации? Колонна штанга САРМА пройдёт это препятствие за счет жесткости и крутящего момента (до 2000 Нм), чего не может сделать гибкая тросовая система импортных аналогов.

Сравнительный анализ оборудования «Энерпром» для санации

Рынок пестрит разными предложениями, но оборудование «Энерпром» спроектировано специально для суровых реалий постсоветского пространства: работа из тесных колодцев (диаметром от 1 метра), в морозы до -40°C, и с гарантией ремонта от Российского производителя.

Вся техника делится на три класса по массе и назначению. Рассмотрим флагманов.

Класс 1. Компактные решения для колодцев (серия УПГК)

Если вам нужно заменить трубу во дворе, в подвале или существующем колодце, куда не пройдёт экскаватор, то наше оборудование — ваш выбор.

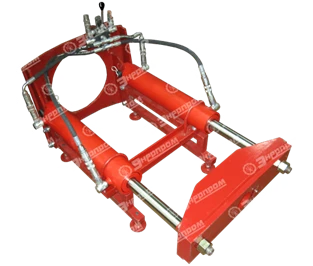

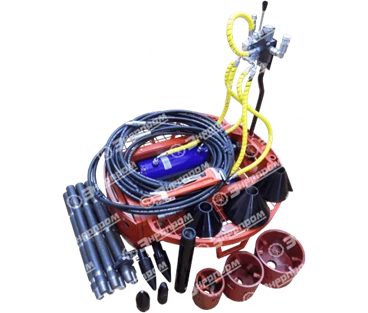

• САРМА-20У или УПГК-20У (Легкий класс)



  • Усилие: 20 тс.
  • Разрушает: Старые трубы до Ø160 мм.
  • Прокладывает: Новую трубу до Ø315 мм.
  • Фишка: Вес силовой установки всего 106 кг. Два человека легко занесут ее в подвал. Монтируется прямо в люк колодца Ø600 мм.
  • Длина прохода: до 80 метров.
  • Идеальное решение для: Замены дворовой канализации (керамика, чугун) на ПНД. Прокладка кабеля под газоном без вскрытия грунта.
• УПГК-25У, УПГК-40У и САРМА-40В (Средний класс)



  • Усилие: 25 и 40 тс соответственно.
  • Диаметр разрушения: до 180 мм (УПГК-25У) и 220 мм (САРМА-40В и УПГК-40У).
  • Протяжка новой трубы: до Ø400 мм (обе модели).
  • Идеально для: реконструкция водопровода в историческом центре города, где техника не может развернуться.

Класс 2. Работа из котлована (серия САРМА)

Если вам нужно пройти до 150 метров за один заход и не бояться бетонных включений.

• САРМА-60К (УПГК-60У)



  • Усилие: 60 тс.
  • Диаметр разрушения: до 315 мм (огромный чугунный коллектор).
  • Протяжка новой трубы: до 400 мм.
  • Особенность: укомплектована мощным бензиновым двигателем Honda GX 690. Давление в гидросистеме 25 МПа.
  • Для кого: Коммунальные службы, меняющие внутриквартальные сети. Установка способна работать на дистанциях до 100 метров даже в плотных глинах 3-й категории.
• САРМА-80В (Тяжелый флагман серии)



  • Усилие: 80 тс — это серьезная заявка на победу над любой старой сталью.
  • Диаметр разрушения: до 350 мм.
  • Протяжка новой трубы: до 400-500 мм.
  • Дальность: 120–150 метров.
  • Главное преимущество: Наличие гидравлического вращателя и гидроключа. Если штанги заклинило, установка при помощи гидроключа откручивает штангу, высвобождая её. Это спасет инструмент и завершит работу без аварии.
  • Габариты котлована: минимум 1.5х1.5 метра.

Класс 3. Промышленные гиганты для магистралей (серия УЗТ)

Когда речь идет о замене основных городских коллекторов диаметром от 500 мм и выше, нужна тяжелая артиллерия – серия УЗТ-120, УЗТ-175 и УЗТ-255.

• УЗТ-120: усилие 120 тс. Разрушает трубы диаметром 125–600 мм. Протягивает новую трубу до 630 мм. Длина — до 200 метров.



• УЗТ-175: усилие 175 тс. Диапазон работ: разрушаемая труба до 800 мм, новая труба до 830 мм.



• УЗТ-255 (Флагман): Усилие 255 тонн.
  • Возможности: разрушает трубы диаметром до 1200 мм (1.2 метра)! Чугун, железобетон, сталь — всё превращается в щепки.
  • Новая труба: до 1220 мм.



  • Особенность: Блок автоматического свинчивания и поворота штанг. Процесс максимально автоматизирован, человеческий фактор сведен к минимуму.
  • Работают с дизельной или электрической гидростанцией (380V).

Важное примечание от «Энерпром»: Все установки серии «УЗТ» имеют возможность подключения дополнительного гидравлического инструмента (погружные помпы для откачки воды из котлована, гидромолоты). Это комплексное решение для стройплощадки.

Сравнение с альтернативами: почему разрушение лучше футеровки?

Многие заказчики ошибочно считают, что полимерный чулок (CIPP) — панацея. Компания «Энерпром» утверждает: у каждого метода своя ниша. Но для изношенных сетей с коррозией и свищами санация побеждает.

Вывод: если старая труба рассыпается в руках — нужна санация (замена). Если она целая, но грязная изнутри — футеровка. Но большинство сетей в РФ требуют именно замены.

Технологический секрет «Энерпром»: Штанги и резьба

1. Материал: Закаленные штанги из высококачественной легированной стали. Они гнутся, но не ломаются. Амортизируют ударные нагрузки.
2. Коническая буровая резьба: у моделей УПГК и САРМА используется специальная замковая резьба. Она не срезается при крутящем моменте в 2000 Нм, как это бывает с метрической резьбой дешевых аналогов.
3. Длина штанги: Короткие штанги (420 мм, 500 мм, 600 мм) — это вынужденная мера для работы в колодцах так как оператору физически негде развернуться, чтобы свинтить длинную метровую штангу. «Энерпром» оптимизировал длину штанг так, чтобы один цикл «проталкивание-добавление штанги» занимал не более 20 секунд.

Экономическое обоснование: Стоимость владения

Компания «Энерпром» не просто продает «железо» – мы продаем рентабельность работ.

Сравните стоимость владения:

• Импорт: Оборудование (условный Grundo) стоит в 3–5 раз дороже нашей САРМА-80В. Обучение оператора за границей – €5000. Запчасти – ждать 2 месяца. Ремонт гидроцилиндра – $3000.
• «Энерпром»: Стоимость установки доступна малому и среднему бизнесу. Обучение на полигоне занимает 1 день. Любой гидравлик разберет наш узел, потому что мы используем стандартные уплотнения и фитинги, продающиеся в любом магазине запчастей для тракторов.

Реальный кейс:
Подрядчик в Екатеринбурге заменил 2 км чугунной канализации (Ø 200 мм) за 4 недели. Себестоимость метра работ установкой САРМА-80В составила 3500 руб. (с учетом аренды экскаватора под котлованы). Цена контракта – 7500 руб/м. Прибыль на объекте – более 8 млн рублей. Оборудование окупилось на втором объекте.

Практические нюансы: с чем работает оператор

Рассказываем честно: бестраншейная санация — требует квалификации. Но установки «Энерпром» прощают ошибки новичков.

• Грунты: наши установки уверенно работают в грунтах 1–4 категории (песок, супесь, суглинок, глина). Если валуны крупнее трубы — да, будут проблемы. Но для этого на штангах используется вращение (крутящий момент) для обхода камня.
• Чистота рабочей зоны: требуется котлован от 1х1 м — это позволяет разместить силовую установку. Подготовка котлована — единственная серьезная статья раскопок, которая у вас будет.

Как выбрать установку «Энерпром» под свою задачу?

Руководство по подбору от экспертов завода:

1. Вы работаете в колодцах (канализация, ГВС, ХВС внутри кварталов):
   • Диаметр старой трубы до 160 мм -> САРМА-20У (самый компактный).
   • Диаметр старой трубы до 220 мм -> САРМА-40В или УПГК-40У (оптимальное усилие для чугуна).
2. Вы работаете в котлованах (магистральные сети, промышленность):
   • До 350 мм старая труба / 400 мм новая труба, дистанция до 150 м -> САРМА-80В (золотой стандарт).
   • До 315 мм старая труба из бетона, чугуна, стали -> САРМА-60К (УПГК-60У).
3. Вы крупный генподрядчик (замена водоводов 800+ мм):
   • Диаметр 600 мм -> УЗТ-120.
   • Диаметр 800 мм -> УЗТ-175.
   • Диаметр 1200 мм (напорная канализация, сталь) -> УЗТ-255 – возьмет стенку 12 мм стали на разрыв.

Преимущества работы с «Энерпром»

Почему 80% рынка санации в РФ выбирает оборудование нашей марки?

1. Адаптация к РФ: Температура от -40°C до +40°C. Масло ВМГЗ залито в систему. Надежные бензиновые двигатели Honda/Champion.
2. Сервис: у нас нет "ожидания запчастей из Европы 3 месяца". У нас есть склад и производство в РФ. Вы сломали штангу? Новая будет у вас через день транспортной компанией.
3. Обучение: Мы выезжаем на объект и проводим инструктаж вашей бригады. Или вы приезжаете к нам на базу в г. Иркутск.

• Цена: Установка «Энерпром» окупаемость за — 1-2 проекта.

Будущее бестраншейных технологий в России

С принятием новых нормативов (СП 399.1325800.2018 «Бестраншейная замена трубопроводов») метод гидравлического разрушения получил официальный статус. Управляющие компании и муниципалитеты обязаны рассматривать бестраншейные методы как приоритетные при ремонте, так как это экономит бюджет на 40-60% за счет отказа от восстановления асфальта.

Компания «Энерпром» не стоит на месте. Мы модернизируем серию САРМА под увеличенный крутящий момент и разрабатываем системы телеметрии для контроля расширителя под землей (глубина, угол наклона).

Хотите стать лидером рынка санации в вашем регионе? Звоните. Мы подберем комплект САРМА, УПГК или УЗТ под ваши задачи и финансы.

Резюме

Бестраншейная санация трубопроводов оборудованием завода «Энерпром» — это:

• Сохранение дорог и газонов.
• Замена трубы от 160 мм до 1200 мм.
• Работа из колодца диаметром от 1 метра.
• Усилие от 20 до 255 тонн.
• Российское качество с сервисом 24/7.

Забудьте о вскрытии грунта! Начните зарабатывать больше с технологиями бестраншейной санации от завода «Энерпром».

Оставьте заявку на сайте или свяжитесь с нами, чтобы получить коммерческое предложение и каталог с актуальными ценами на установки САРМА-80В, САРМА-20У, УПГК-20У, УПГК-25У, САРМА-40В, УПГК-40У, САРМА-60К, УПГК-60У, УЗТ-120, УЗТ-175, УЗТ-255.
