Насосная станция с пневматическим приводом серии НПР — НПР100-1/0,25А-Нж-3р-Кл (100 МПа)

Описание и назначение

Насосная станция серии НПР (модель НПР100-1/0,25А-Нж-3р-Кл) производства АО «Энерпром-Ниппон» — это компактная гидравлическая насосная станция с пневматическим приводом, предназначенная для комплектации технологического оборудования заказчика. Станция обеспечивает подачу рабочей жидкости под сверхвысоким давлением до 100 МПа и применяется в системах гидравлических испытаний, опрессовки трубопроводов, арматуры и иных задачах, требующих точного управляемого давления без использования электрического привода.

Климатическое исполнение — У, категории размещения 2 и 3 по ГОСТ 15150-69, что допускает эксплуатацию в неотапливаемых помещениях и на открытых площадках в умеренном климате.

Фотография станции

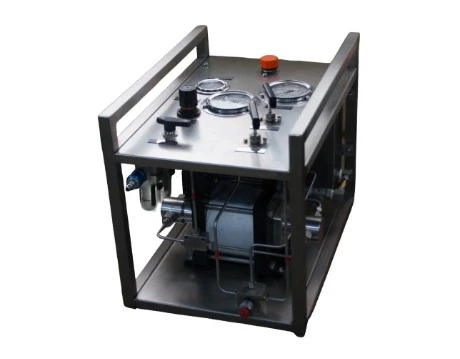

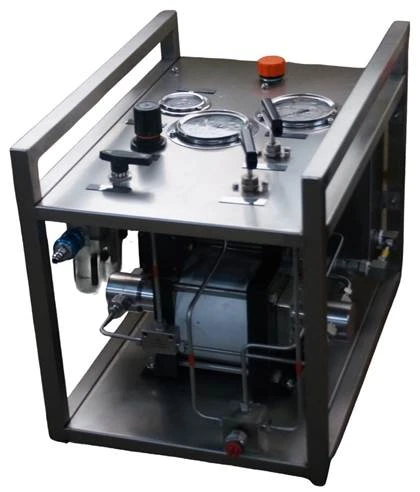

На фото: Насосная станция НПР100-1/0,25А-Нж-3р-Кл в специсполнении с 2-мя манометрами. На панели управления видны: регулятор давления воздуха, манометры воздуха и рабочей жидкости, кран подачи РЖ, кран сброса давления и заливная горловина.

Технические характеристики станции

Устройство и состав станции

Станция выполнена в виде единого агрегата на сварной металлической раме. В нижней части рамы смонтирован гидравлический насос с пневматическим приводом и гидробак объёмом 10 литров. На верхней панели расположены органы контроля и управления для работы оператора.

Принцип работы

Принцип действия станции основан на пневмогидравлическом мультипликаторе: энергия сжатого воздуха преобразуется в гидравлическое давление рабочей жидкости. Сжатый воздух от внешнего компрессора подаётся через блок подготовки воздуха к регулятору давления, где устанавливается требуемый уровень. Далее воздух поступает на пневматический привод гидронасоса. Насос всасывает рабочую жидкость из бака и подаёт её под высоким давлением на выходной штуцер к потребителю.

Управление РЖ осуществляется игольчатыми кранами. Для фиксации давления в системе (режим нагнетания) кран сброса перекрывается. Давление испытания регулируется изменением давления воздуха на регуляторе. Контроль давления воздуха и давления РЖ осуществляется по соответствующим манометрам на панели управления.

Преимущества насосных станций серии НПР

Пневматический привод насосных станций серии НПР обеспечивает ряд принципиальных эксплуатационных преимуществ по сравнению с электрическими аналогами. Станции не требуют подключения к электрической сети, что делает их полностью взрывобезопасными и пригодными для применения в условиях повышенной пожарной опасности, в заводских и полевых условиях и труднодоступных местах, где имеется только пневматическая магистраль или любой другой источник сжатого воздуха. Компактные габариты (600×400×500 мм) и масса до 45 кг обеспечивают высокую мобильность агрегата. Плавное регулирование давления воздуха позволяет точно управлять выходным давлением РЖ вплоть до 100 МПа, что делает станцию универсальным инструментом для гидравлических испытаний широкого спектра оборудования: РВД, ёмкостей, гидроцилиндров одностороннего действия и т.д.

АО «Энерпром-Ниппон» оставляет за собой право вносить конструктивные усовершенствования в изделия серии НПР. Актуальные технические характеристики уточняйте у менеджеров компании.
