Насосная станция НЭА-2,0Г10-Ф1-Кл-РС (70 МПа) – точное управление моментом затяжки для резьбовых соединений

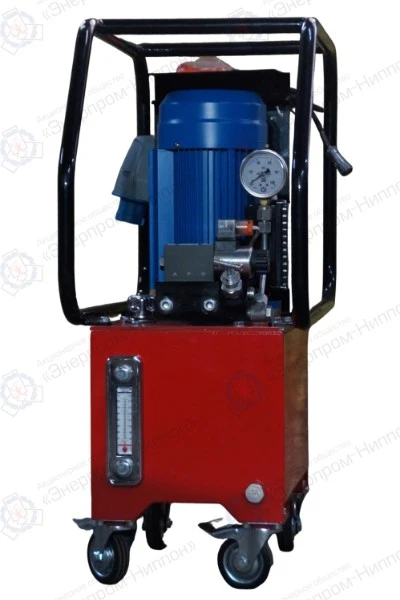

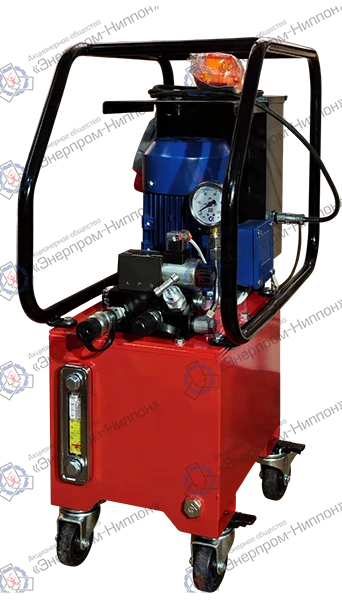

На фото: НЭА-2,0Г10-Ф1-Кл-РС

Специалистами АО «Энерпром-Ниппон» разработана и произведена электрическая насосная станция высокого давления НЭА-2,0Г10-Ф1-Кл-РС, оптимизированная для профессионального монтажа резьбовых соединений в автоматическом режиме и обеспечивающая высокое рабочее давление 70 МПа (700 бар).

Преимущества станции

Гибкое управление моментом затяжки: ручной и автоматический режимы с дистанционным контролем

Станция оборудована гидравлической системой, обеспечивающей высокое рабочее давление до 70 МПа (700 бар). В схему интегрирован регулировочный клапан, позволяющий точно настраивать давление в системе, что критично для контроля момента затяжки, создаваемого гидравлическим гайковертом.

Электрооборудование станции включает привод, потребляющий 2,2 кВт и низковольтную цепь управления (24В), гарантирующую безопасность. Управление станцией осуществляется через шкаф управления, оснащенный всеми необходимыми защитами: от коротких замыканий, от пыли, от влаги и перегрузки приводного элемента. Класс защиты IP 44.

Ключевой особенностью является возможность выбора режима работы распределителя: ручной или автоматический, переключение между которыми выполняется с помощью селекторного переключателя на шкафу управления. Независимо от выбранного режима, управление активацией электромагнита распределителя осуществляется с помощью выносного пульта управления.

• В ручном режиме оператор напрямую контролирует каждое действие, активируя распределитель сигналами с пульта, что позволяет точно контролировать процесс.
• В автоматическом режиме система работает по заданному алгоритму, обеспечивая циклическое выполнение операций затяжки. При этом пульт управления позволяет инициировать начало автоматического цикла и при необходимости, управлять процессом. Одно нажатие обеспечивает один рабочий цикл, т. е. полную затяжку резьбового соединения до установленного крутящего момента

Кнопки «Пуск» и «Стоп» для управления станцией доступны на шкафу.

Высокое давление и оптимальная производительность для гайковертов

Номинальное рабочее давление 70 МПа (700 бар) является стандартом для высокомоментных гидравлических гайковертов, позволяя создавать требуемое усилие для надежной затяжки крупногабаритного крепежа. Номинальная подача насоса 2,0 л/мин обеспечивает оптимальный расход для эффективной работы инструмента.

Компактность, мобильность и ресурс гидравлического узла

Станция отличается малым весом (до 50 кг) и компактными габаритами (600х380х720 мм), что делает ее удобной для транспортировки и использования непосредственно на объекте монтажа. Установка станции на колеса значительно повышает ее мобильность, позволяя легко перемещать оборудование. Бак объемом 10 литров обеспечивает достаточный запас рабочей жидкости для стабильного температурного режима. Станция спроектирована для длительной безотказной работы. Применение высококачественного насосного модуля обеспечивает повышенную стабильность характеристик в течение всего срока службы.

Промышленное исполнение и унификация

Станция рассчитана на работу в диапазоне температур от -10°C до +50°C. В качестве рабочей жидкости рекомендовано минеральное гидравлическое масло вязкостью 10…100 сСт. Гидравлические жидкости должны соответствовать стандартам DIN 51 525. Присоединительные гнезда К 3/8” обеспечивают быстрое и надежное подключение гидравлического гайковерта. Конструкция с продуманным доступом к узлам, индикаторам (уровень/температура масла) и фильтрации упрощает обслуживание.

Основные технические характеристики станции НЭА-2,0Г10-Ф1-Кл-РС:

Разработанная и произведенная в АО «Энерпром-Ниппон», станция НЭА-2,0Г10-Ф1-Кл-РС обеспечивает высокую надежность и удобство эксплуатации для профессионального применения в ответственных гидравлических системах.
