Гидравлические скобы, клепальные, серия 70 Мпа

Предназначены для управления работой гайковертами, давление до 70 МПа.

Крутящий момент контролируют по давлению манометром; пересчет значения давления в крутящий момент осуществляют по таблице в паспорте на гайковерт.

Гидравлические скобы серии 70 Мпа предназначены для клепки заклепками диаметром до 25 мм, номинальное давление до 70 МПа.

Различные варианты клепальных гидроскоб охватывают практически все виды клепальных работ, выполняемых при ремонте и производстве подвижного состава железных дорог; для сборочных и ремонтных работ в автомобильной промышленности; для общепромышленных целей.

Гидроскоба включает:

скобу;
гидроцилиндр с пружинным или гидравлическим (в артикуле буква «Г») возвратом поршня, на штоке которого установлен пуансон;
матрицы, рукоятки, ручки, кнопочный пост управления на рукоятке с кабельными разъемами (кроме ПП-31010Г, К14/216/130);
рым-болт у тяжелых моделей для подвешивания на пружинном балансире;
полумуфты быстроразъемных соединений.

Ряд гидроскоб с усилием 40 тс оснащен универсальными такелажными скобами.

По заказу, гидравлические скобы комплектуются маслостанцией с электроприводом, на колесной раме, рукавами высокого давления, пружинным балансиром.

Зев гидравлической скобы образован неподвижной опорой, приваренной к корпусу, со сменной матрицей, и подвижной опорой с сменным пуансоном, установленной на штоке гидроцилиндра; у заклёпки одна головка сформирована, вторую формируют при клёпке.

При заказе гидравлических скоб для клепки указать параметры заклепки: тип головки, длина, диаметр; по умолчанию гидроскобы укомплектованы соответствующим комплектом пуансон-матрица для работы с заклепкой с полукруглой головкой по ГОСТ 10299-80.

Гидравлические скобы предназначены для:

холодной клепки при серийном производстве работ (см. Таблицу 1);
клепки предварительно нагретыми до 1050°С-1100°С заклепками (см. Таблицу 1) по мере остывания гидроцилиндра скобы.

Вариант клепальных гидроскоб, отмеченный в прайс-листе в конце артикула буквой «Р», применяется для ремонтных работ (малосерийном производстве).

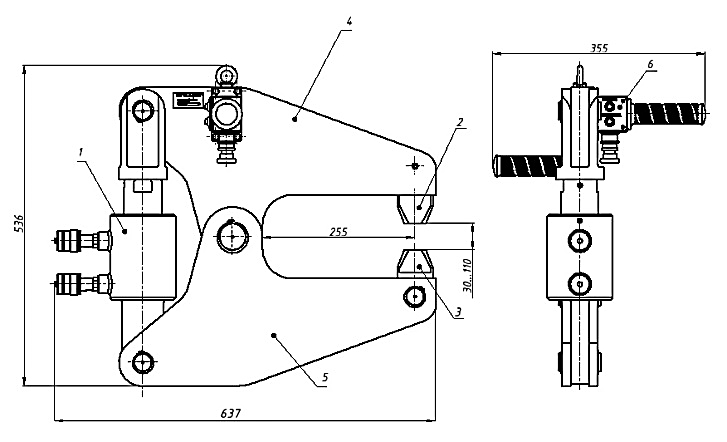

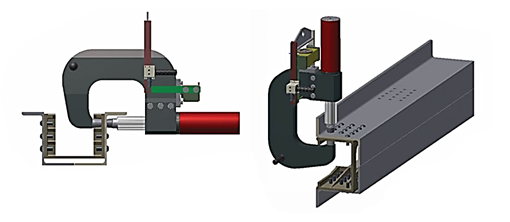

Модели К25/280/125Г, К17/255/110Г челюстного типа с применением гидроцилиндра с гидравлическим возвратом штока. Гидроцилиндр выведен из зоны термического воздействия для обеспечения работы с высокой производительностью без остановки для остывания.

К25/280/125Г

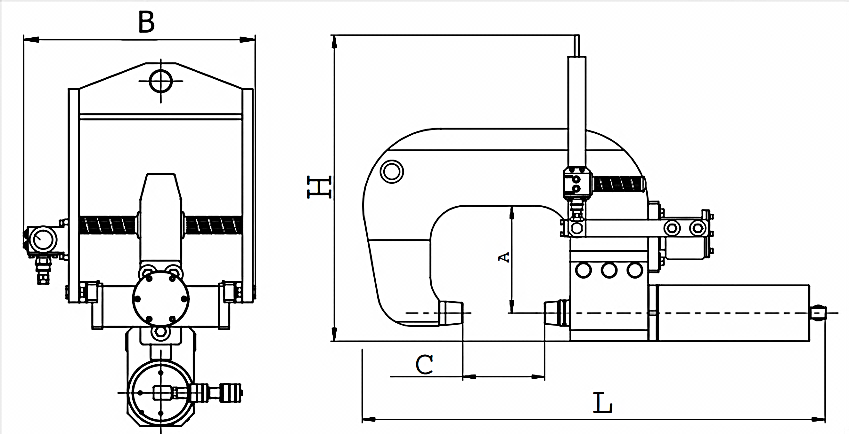

<h2>Технические характеристикигидравлических скоб. Таблица 1</h2>

Артикул	Размер рабочего пр-ва (зева), мм:		Ном. усилие, тс/ном. давление, МПа/ раб. объем, см³	Количество клепок		Рекомендуемый макс. диаметр заклепки, мм; тип клепки		Реком. насосная ст. для серийных работ
Артикул	глубина до оси, (А)	ширина (С)	Ном. усилие, тс/ном. давление, МПа/ раб. объем, см³	холодная, в минуту	горячая, в час	холодная	горячая	Реком. насосная ст. для серийных работ
ПП-31010Г (К10/95/50Г)	95	50	10/70/250	До 10	До 10	6	12	НЭЭ-5,0Г40Т1КЗ-Кл
К10/50/70	50	78	10/53/95	До 10	До 10	6	12	НЭЭ-2,0А40Т1КЗ-Кл
К14/216/130	216	130	14/70/150	До 6	До 10	8	16	НЭЭ-2,0А40Т1КЗ-Кл
К15/245/68Г	245	68	15/70/380	До 6	До 10	8	16	НЭЭ-5,0Г40Т1КЗ-Кл
К15/145/99	145	99	15/30/380	До 6	До 10	8	16	НЭЭ30-5,0А40Т1КЗ-Кл
К15/250/110	250	110	15/30/380	До 6	До 10	8	16	НЭЭ30-5,0А40Т1КЗ-Кл
К17/255/110Г	255	110	17/70/211	До 6	До 10	10	16	НЭЭ-2,0Г40Т1КЗ-Кл
К20/110/95	110	95	20/63/450	До 6	До 10	10	20	НЭЭ-5,0А40Т1КЗ-Кл
Кс20/195/150Г	195	150	20/63/670	До 6	До 10	10	20	НЭЭ-5,0Г40Т1КЗ-Кл
К25/280/125Г	350	150	25/70/754	До 5	До 5	10	22	НЭЭ-5,0Г40Т1КЗ-Кл
К25/91/78	91	78	25/63/230	До 6	До 10	10	20	НЭЭ-5,0А40Т1КЗ-Кл
Кс40/250/190Г	250	190	40/63/1500	До 4	До 15	14	25	НЭЭ-5,0Г40Т1КЗ-Кл
Кс40/190/140Г	190	145	40/63/1100	До 4	До 15	14	25
Кс40/250/140Г	250	150	40/63/1100	До 4	До 15	14	25
Ксп40/160/140Г	160	140	40/63/1100	До 4	До 15	14	25
Кс40\290\190\ 210Г	290	190	40/63/1500	До 4	До 15	14	25
Кс40/210/310Г	210	310	40/63/2500	До 4	До 15	14	25	НЭЭ-5,0Г40Т1КЗ-Кл

в артикуле «Г» – возврат поршня гидравлический;
вариант гидроскоб, в прайс-листе в конце артикула буква «Р»: применение – для ремонтных работ (малосерийном производстве); рекомендуемая насосная станция для холодной клепки – НЭЭ-2,0А(Г)10Т1КЗ-Кл, для гидроскоб с усилием 40 тс – НЭЭ-5,0А(Г)40Т1КЗ-Кл, для горячей клепки – в соответствии с Таблицей 1.

Примечание

При горячей клепке заклепку нагревают до 1050-1100 ºС, заканчивают клепку при температуре 450-500 ºС. Усилие клепки составляет 6,5-8 тс. на 1 см² сечения стержня заклепки.
При холодной клепке усилие, кгс, ориентировочно, по формуле Р = 250F, где F – площадь сечения заклепки, мм².

Артикул	Применение при клепке, справочное,
ПП-31010Г (К10/95/50Г)	Гидравлическая скоба для клепки, ном. давл. 70 МПа,10 тс, макс. Ø заклепки, тип клепки: холодная 6 мм, горячая 12 мм, в комплекте пуансон-матрица 10 мм; глубина зева до оси 95 мм, ширина зева 50 мм, гидравл. возврат. Опция: насосная станция, комплект РВД.
К10/50/70	Гидравлическая скоба для клепки фрикционных планок, ном. давл.63МПа, 10,5 тс, макс. Ø заклепки, тип клепки: холодная 6 мм, горячая 12 мм, в комплекте пуансон-матрица 10, 12 мм; глубина зева до оси 50 мм, ширина зева 70мм, пружинный возврат. Опция: насосная станция, комплект РВД.
К14/216/130	Гидравлическая скоба для клепки, ном.давл.70МПа, 14 тс, макс. Ø заклепки, тип клепки: холодная 8 мм, горячая 16 мм; в комплекте пуансон-матрица 16 мм (комплекты 10, 12 мм по заказу); глубина зева до оси 216 мм, ширина зева 130мм., пружинный возврат. Опция: насосная станция, комплект РВД.
К15/245/68Г	Гидравлическая скоба для клёпки петель крышек люков полувагонов (вагонов), ном. давл. 70 МПа, 15тс, макс. Ø заклепки, тип клепки: холодная 8 мм, горячая 16 мм,в комплекте пуансон-матрица 16 мм; глубина зева до оси 250 мм, ширина зева 68 мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
К15/145/99	Гидравлическая скоба для клёпки державок крышек люков с двух сторон к двутавровой балке, ном. давл. 30 Мпа, 15 тс, макс. Ø заклепки, тип клепки: холодная 8 мм, горячая 16 мм, в комплекте пуансон-матрица 16 мм; глубина зева до оси 145 мм, ширина зева 99 мм,, пружинный возврат. Опция: насосная станция, комплект РВД.
К15/250/110	Гидравлическая скоба для клёпки, ном. давл. 30 Мпа, 15 тс, макс. Ø заклепки, тип клепки: холодная 8 мм, горячая 16 мм, в комплекте пуансон-матрица 16 мм; глубина зева до оси 250 мм, ширина зева 110 мм, пружинный возврат. Опция: насосная станция, комплект РВД.
К17/255/110Г	Клепатор "челюстного типа" для клепки петель крышек люков полувагонов (вагонов), ном. давл.70 МПа, 17 тс, макс.Ø заклепки, тип клепки: холодная 10 мм, горячая 16 мм, в комплекте пуансон-матрица 16 мм; глубина зева до оси 255 мм, ширина зева 110 мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
К20/110/95	Гидравлическая скоба для клепки, ном. давл. 40 Мпа, 20тс, макс. Ø заклепки, тип клепки: холодная 10 мм, горячая 20 мм, в комплекте пуансон-матрица 10 мм (комплект до 20 мм по заказу); глубина зева до оси 110мм, ширина зева 95мм, пружинный возврат. Опция: насосная станция, комплект РВД.
Кс20/195/150Г	Гидравлическая скоба для клепки, ном. давл. 63МПа, 20тс, макс. Ø заклепки, тип клепки: холодная 10 мм, горячая 20 мм, в комплекте пуансон-матрица 10, 12 мм; глубина зева до оси 195 мм, ширина зева 150 мм,, гидравлический возврат. Опция: насосная станция, комплект РВД.
К25/280/125Г	Клепатор "челюстного типа" для клепки передних и задних упорных угольников хребтовой балки, ном. давл.70МПа, 25 тс, макс. Ø заклепки, тип клепки: холодная 10 мм, горячая 22 мм, в комплекте пуансон-матрица 22 мм; глубина зева до оси 350 мм, ширина зева 150 мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
К25/91/78	Гидравлическая скоба для клепки фрикционных планок, ном. давл. 63МПа, 25тс, макс. Ø заклепки, тип клепки: холодная 10 мм, горячая 20 мм, в комплекте пуансон-матрица 18, 20 мм; глубина зева до оси 91 мм, ширина зева 78мм,, пружинный возврат. Опция: насосная станция, комплект РВД.
Кс40/250/190Г	Гидравлическая скоба для клепки переднего и заднего упоров хребтовой балки, кронштейна и петли обвязки, ном. давл.63 МПа, 40тс, макс. Ø заклепки, тип клепки: холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица 22 мм (комплект 12,16,25 мм по заказу); глубина зева до оси 250 мм, ширина зева 190 мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
Кс40/190/140Г	Гидравлическая скоба для клепки пятника вагонов-хопперов, ном. давл. 63 Мпа, 40тс, макс. Ø заклепки, тип клепки: холодная 14 мм, горячая 25 мм (комплект пуансон-матрица 25 мм по заказу); глубина зева до оси 190мм, ширина зева 145мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
Кс40/250/140Г	Гидравлическая скоба для клепки, ном. давл. 63 Мпа, 40тс, макс. Ø заклепки, тип клепки: холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица 25 мм; глубина зева до оси 250мм, ширина зева 150мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
Ксп40/160/140Г	Гидравлическая скоба для клепки, ном. давл. 63 Мпа, 40тс, макс. Ø заклепки, тип клепки: холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица 25 мм; глубина зева до оси 160мм, ширина зева 140мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
Кс40\290\190\210Г	Гидравлическая скоба для клепки, ном. давл. 63 Мпа, 40тс, макс. Ø заклепки, тип клепки: холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица 22 мм (комплект 12,16,25 мм по заказу);глубина зева до оси 290 мм, ширина зева 190 мм, ширина скобы со стороны матрицы 210 мм, гидравлический возврат. Опция: насосная станция, комплект РВД.
Кс40/210/310Г	Гидравлическая скоба для клепки, ном. давл. 63 МПа, 40тс, макс. Ø заклепки, тип клепки: холодная 14 мм, горячая 25 мм, в комплекте пуансон-матрица, мм, 10,12,14,16; глубина зева до оси 210 мм, ширина зева 310 мм, гидравлический возврат. Опция: насосная станция, комплект РВД

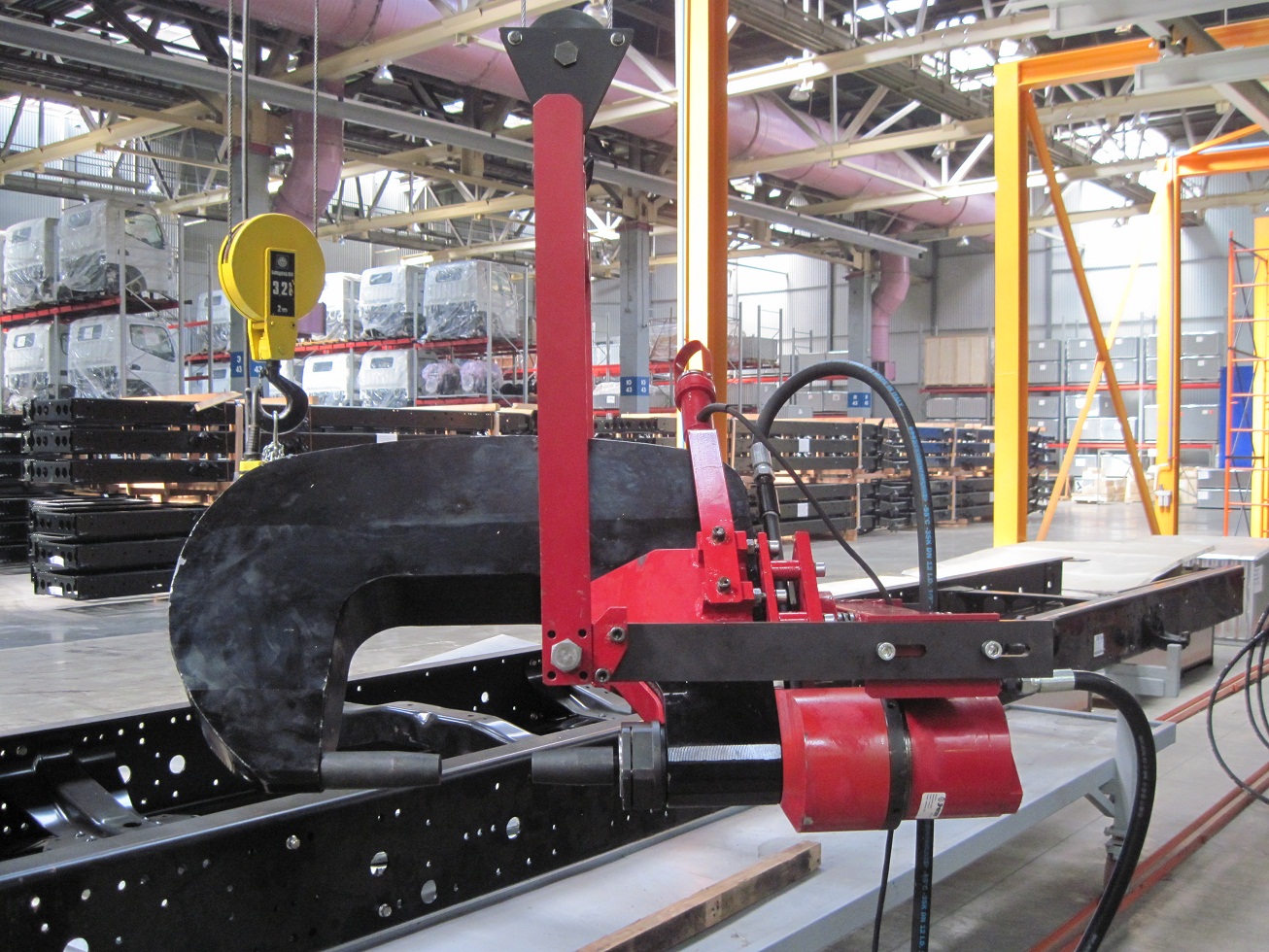

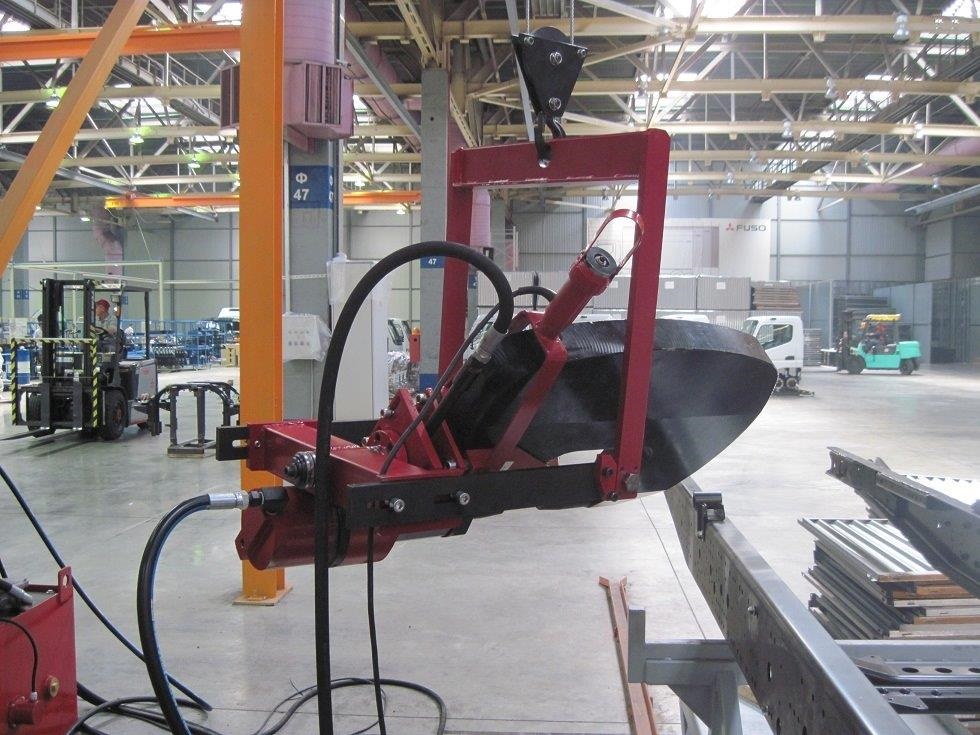

Фотографии в работе

Поделитесь ссылкой в:

Модели

Возврат поршня П - пружинный, Г - гидравлический.
