Съемник со встроенным приводом с внешним захватом СГА
Встроенный ручной насос обеспечивает автономность применения и малое время установки съемника.
Два варианта сборки: двухзахватный для работы в ограниченном пространстве; трехзахватный с обеспечением высокой надежности захвата с равномерным распределением тягового усилия.
Для компенсации расстояния между штоком и деталью силовой модуль можно перемещать вдоль оси c фиксацией стопором.
На захватах два отверстия для фиксации на траверсе с возможностью изменения глубины и диаметра захвата.
Подпружиненный центрирующий конус на штоке.
Пружинный возврат штока.
Основные детали съемников изготовлены из высокопрочной конструкционной легированной стали с термообработкой.
Встроенный предохранительный клапан защищает насос от перегрузки.
Антикоррозионное покрытие деталей съемника.
Производство работ выполняет один оператор.
Съемники гидравлические со встроенным приводом
Съемники усилием 5, 10, 20 тс поставляются в пластиковом кейсе, усилием 30 и 50 тс,- в специальном деревянном ящике.
Съемники гидравлические со встроенным приводом, с системой фиксации захватов
Захваты специального профиля для работы в стесненном пространстве.
Эффективная система фиксации обеспечивает высокую надежность захвата, безопасность работ, предотвращая соскальзывание захватов с демонтируемой детали.
Поставляются в пластиковом кейсе.

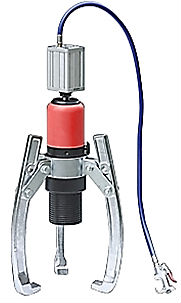

Съемники со встроенным пневмогидравлическим приводом
Применяются, когда предпочтительно использовать в качестве источника энергии сжатый воздух, например, если требуется высокая производительность.
Повышенная безопасность работ, удобное управление подачей сжатого воздуха; производство работ выполняет один оператор.
Эффективный пневмогидравлический привод,-пневмогидроусилитель.
Встроенный предохранительный клапан предотвращает превышение макс. давления.
Возврат поршня в исходное положение происходит после отключения подачи воздуха под действием возвратной пружины.
В комплекте пневморукав для присоединения к компрессору (пневмосети) длиной 1 м. с наконечником (воздушным соплом), снабженным кранами подачи и сброса воздуха.
Потребление воздуха до 0,2Нм3/мин., номинальное давление, МПа, 0,8.
Все модели поставляются в специальных деревянных ящиках.
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Срав- нить
|

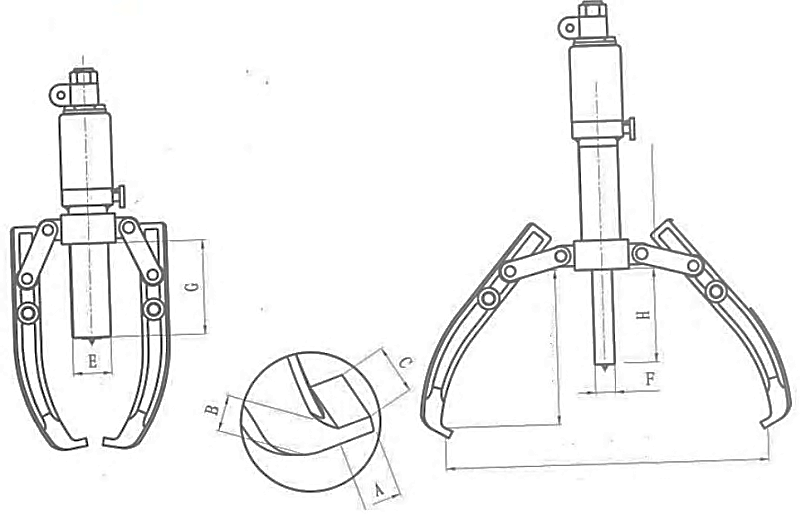

Модель | Усилие, тс | Внешний диаметр захвата, мм | Макс. глубина захвата, мм | Ход штока, мм | Размеры, мм | Масса, кг | |||||
| E | F | G | A | B | C | |||||||
|
|
СГА5 | 5 | 50-200 | 140 | 50 | 45 | 12 | 140 | 12,5 | 22,5 | 26 | 7,6 |
|
|
СГА10 | 10 | 50-250 | 170 | 60 | 56 | 137 | 14 | 30 | 30 | 10,1 |
|
|
|
СГА20 | 20 | 100-350 | 205 | 70 | 78 | 150 | 21 | 33,5 | 33 | 18,6 |
|
|
|
СГА30 | 30 | 150-400 | 220 | 90 | 158 | 26 | 36 | 35 | 24,2 |
||
|
|
СГА50 | 50 | 200-500 | 250 | 60 | 114 | 177 | 25 | 46 | 40 | 42,9 |
|
|
|
СГА5Ф | 5 | 50-250 | 140 | 50 | 45 | 140 | 10 | 10 | 20 | 13,8 |
|
|
|
СГА10Ф | 10 | 50-300 | 170 | 60 | 56 | 137 | 15,1 |
||||
|
|
СГА20Ф | 20 | 100-400 | 205 | 70 | 78 | 150 | 12 | 12 | 22,5 | 20,4 |
|
|
|
СГА5П | 5 | 50-200 | 140 | 50 | 45 | 140 | 12,5 | 22,5 | 26 | 7,3 |
|
|
|
СГА10П | 10 | 50-250 | 170 | 60 | 56 | 137 | 14 | 30 | 30 | 10,9 |
|
|
|
СГА20П | 20 | 100-350 | 205 | 70 | 78 | 150 | 21 | 33,5 | 33 | 19,2 |
|
|
|
СГА30П | 30 | 150-400 | 220 | 90 | 158 | 26 | 36 | 35 | 25,5 |
||
|
|
СГА50П | 50 | 200-500 | 250 | 60 | 114 | 177 | 25 | 46 | 40 | 44,2 |
|
