Гидравлическая распрессовка (метод гидрораспора)

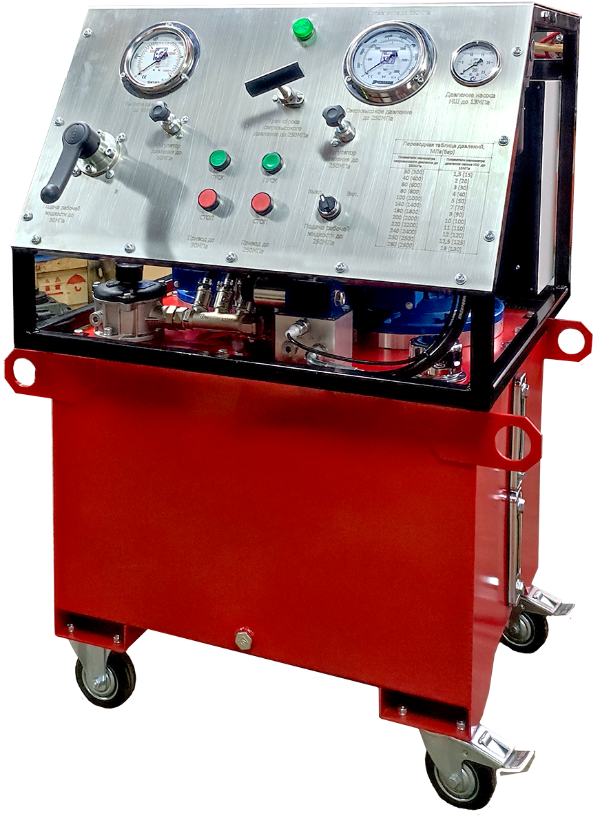

НЭР250-0,1А4Т1

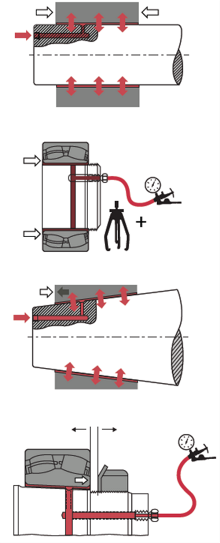

Гидрораспор, схема

Для осуществления безопасного, точного и эффективного демонтажа крупногабаритных деталей, посаженных на вал с натягом, широко используется метод гидравлической распрессовки (гидрораспор).

Демонтаж гидрораспором широко применяется при проведении ремонтных работ узлов подвижного состава железных дорог, в т.ч. для демонтажа колёс вагонов и локомотивов, шестерён, установленных на горячую коническую или цилиндрическую посадку с тяговых электродвигателей тепловозов.

Метод гидрораспора основан на создании масляного клина между посадочными поверхностями. Масло требуемой вязкости подают под большим давлением, 250-400 МПа, между посадочными поверхностями, например, между валом и внутренним кольцом подшипника, при этом вал должен иметь специальные отверстия и канавки для подвода масла.

Преимуществом метода гидрораспора является быстрота, надёжность и точность монтажа и демонтажа без повреждения деталей, обеспечивается работа в ограниченном пространстве; оборудование для гидрораспора компактно и малого веса.

Подача масла между цилиндрическими посадочными поверхностями позволяет снизить необходимое усилие демонтажа на 90%; пленка масла предотвращает повреждение деталей.

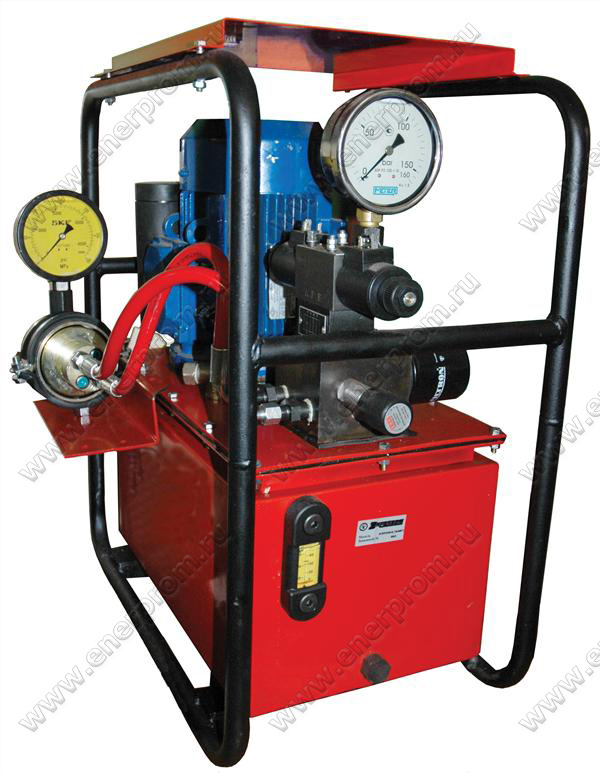

Для выполнения задачи гидравлической распрессовки применяется насосная станция «Энерпром» «Ультра-мастер». Насосные станции с рабочим давлением 250, 300, 400 МПа выполнены с электроприводом, оснащены гидрораспределителем с электромагнитным управлением с функцией разгрузочного крана.

Насосная станция включает

• шестерёнчатый насос,
• минимультипликатор давления (mini-BOOSTER, Дания),
• гидрораспределитель с электромагнитным управлением с функцией разгрузочного крана,
• фильтр масла, задерживающий примеси размером более 10мк,
• манометры в гидролиниях низкого и сверхвысокого давления.

Трубопровод с ниппелем для подключения к каналу гидрораспора комплектуется по отдельному заказу.

По заказу, насосная станция может быть выполнена с пневмогидравлическим мультипликатором фирмы Haskel.

Мини-мультипликатор давления, это автоматически осциллирующий усилитель давления. Основу конструкции составляют плунжера низкого и высокого давления и двухпозиционный реверсный клапан.

Применение мини-мультипликатора давления, miniBOOSTER, в насосных станциях «Энерпром» для гидрораспора обеспечивает следующие преимущества:

• высокую надёжность в работе;
• минимальные размеры насосной станции; мини-мультипликатор компактен, для его монтажа требуется мало места;
• управление работой мини-мультипликатора осуществляют в линии низкого давления, что обеспечивает удобство и надёжность работы;
• низкие затраты при эксплуатации: мини-мультипликатор не нуждается в техническом обслуживании, т.к в конструкции мультипликатора отсутствуют уплотнительные элементы.
