Выпрессовщики пальцев гусеничных цепей, серия «Стандарт»

Предназначены для выпрессовки-запрессовки пальцев гусеничной цепи мобильной техники; могут использоваться в качестве пресса для запрессовки, выпрессовки деталей в соединениях с прессовой посадкой.

Мобильные гидравлические выпрессовщики в комплекте с специальной оснасткой, по заказу,(взаимозаменяемыми пальцами и адаптерами), с ручным насосом, или насосной станцией с электроприводом, комплектом РВД, обеспечивают быстрый и качественный ремонт гусеничных цепей.

Использование выпрессовщиков — требование производителей карьерной техники.

Своевременное применение выпрессовщиков позволяет увеличить ресурс ходовой части гусеничной техники, сократить простой, уменьшить затраты на ремонт.

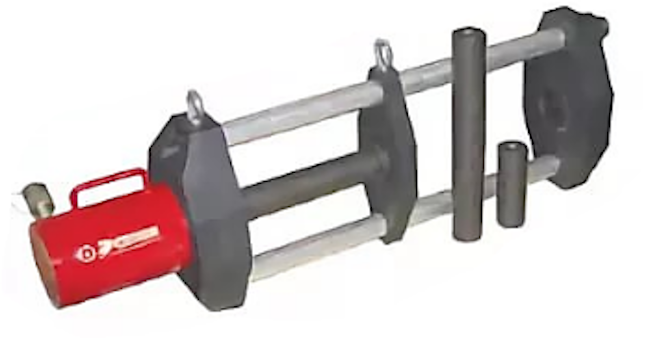

Мобильные выпрессовщики пальцев гусеничной цепи, исполнение силовой рамы-2-х-шпилечный хомут.Номинальное давление в гидросистеме выпрессовщиков 70 МПа.Выполнены с пружинным возвратом поршня.



Артикул

Усилие, тс/ размер по осям шпилек, мм;

Кол-во шпилек силовой рамы

Макс. глубина захвата, мм

Ход штока, мм

Номин. давление, МПа/раб. объем, л

Высота центра, мм

Габариты, мм, ДхШхВ/масса, кг

Рекомендуемый насос

ВП50П150

50/ 232, между шпильками 196 мм

2

400

150

70/1,2

98

1000х197х360/99

НРГ-7020, НЭЭ(Р)-2,0И10Т(Ф)1

ВП70П250

70/250-270

2

245

250

70/2,4

-

1075х350х275/147

НРГ-7080, НЭЭ(Р)-2,0И10Т(Ф)1

Примечание: артикул и наименование насосных станций для заказа:

  • НЭЭ-2,0И10Т1 Станция насосная с электроприводом, 2,0 л/мин, 3-поз. электромагнитный распределитель, 10 л, 380 В;

  • НЭЭ-2,0И10Ф1 Станция насосная с электроприводом, 2,0 л/мин, 3-поз. электромагнитный распределитель, 10 л, 220 В;

  • НЭР-2,0И10Т1 Станция насосная с электроприводом, 2,0 л/мин, 3-поз. распределитель с ручным управлением, 10 л, 380 В;

  • НЭР-2,0И10Ф1 Станция насосная с электроприводом, 2,0 л/мин, 3-поз. распределитель с ручным управлением, 10 л, 220 В.

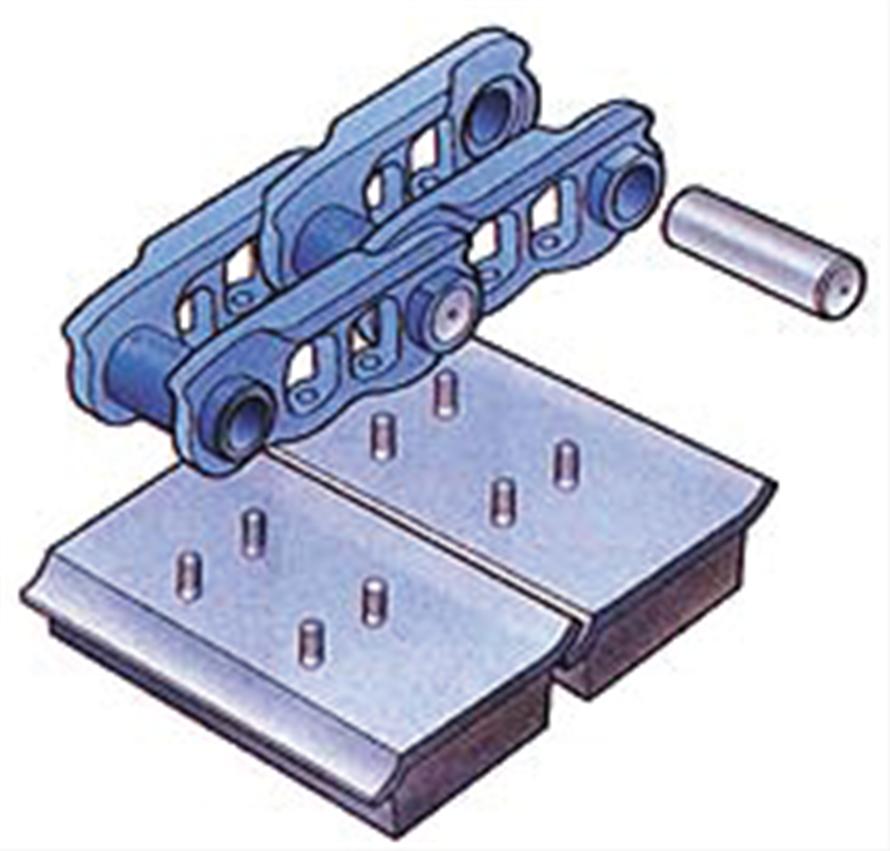

Гусеничные цепи в зависимости от модели техники имеют индивидуальные технические характеристики, отличаются по шагу звена, диаметру и длине соединительных пальцев и втулок.

Выпрессовщики, по заказу, оснащаются комплектом инструмента в соответствии с моделью гусеничной техники Заказчика, которую планируется обслуживать. Заказчик должен предоставить прилагаемый заполненный опросный лист.

Модель

По заказу. Комплектация комплектом инструмента: силовые пальцы, втулки опорные и направляющие:

ВП50П150

ПС-20(25;30,35; 40; 45; 50; 55; 60)-ВП50:

палец большой, d- 20 (25;30,35; 40; 45; 50; 55; 60) мм, L- 290 мм (1 шт); палец малый, d-20 (25;30,35; 40; 45; 50; 55; 60) мм, L-145 мм (1 шт); втулка опорная, втулка направляющая

ВП70П250

ПС-20 (30; 37; 43; 55)-ВП70, палец большой, d- 20 (30; 37; 43; 55) мм, L- 302 мм (1 шт), втулка опорная, втулка направляющая



Комплектация, по заказу, ручным насосом (или насосной станцией), комплектом РВД с полумуфтами БРС, пружинным балансиром с соответствующей уравновешиваемой нагрузкой для обеспечения удобства и безопасности работ.



Поделитесь ссылкой в:

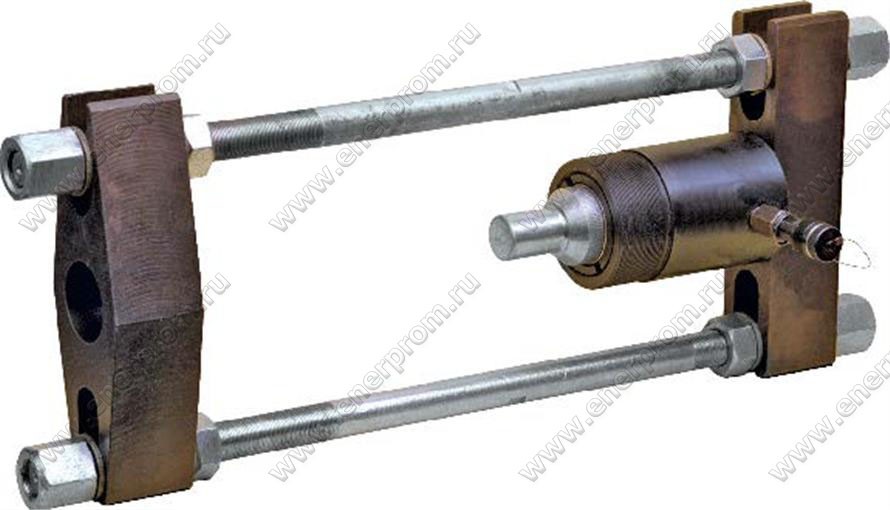

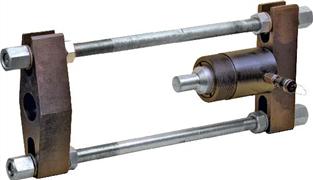

ВШ0758
ВШ0758

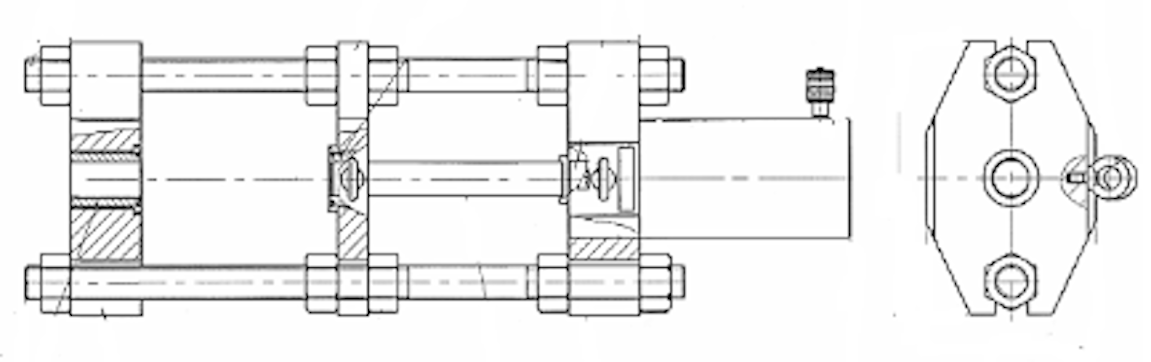

Схема
