Станки и прессы для изготовления рукавов высокого давления (РВД) применяются при общем производстве.
- Расширенные функции для MS контроля.
- Электромеханический задний упор, педаль; регулировка открытия кулачков.
- Функции энергосбережения, двигатель без нагрузки выключается через 20 секунд.
- Просты для сервисного обслуживания и ремонта.
- Снабжены сминаемыми вставками между опорными кулачками для защиты рабочего органа, предотвращают попадание инородных тел в рабочий орган, и легко заменяются при необходимости.

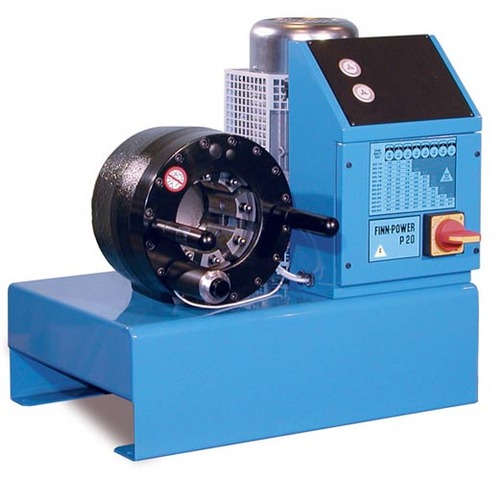

 P20X
|

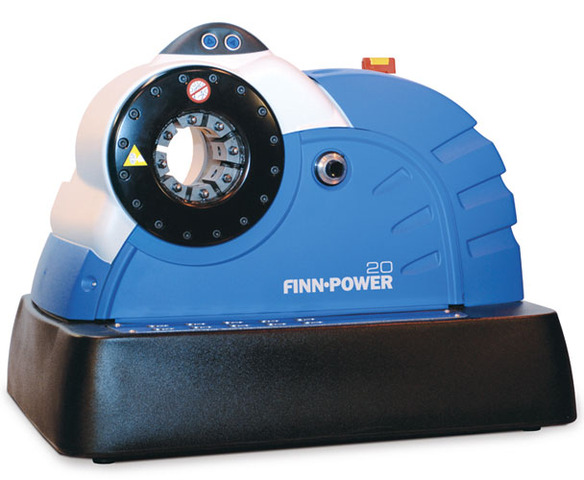

 20, 32
|

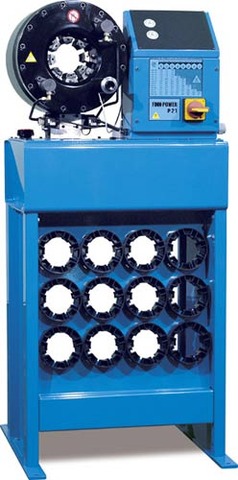

 P21
|

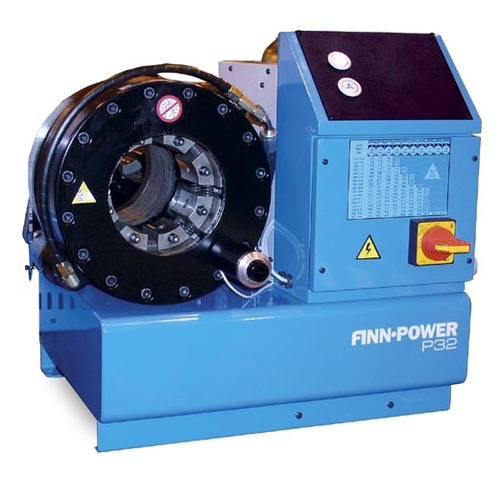

 P32X
|

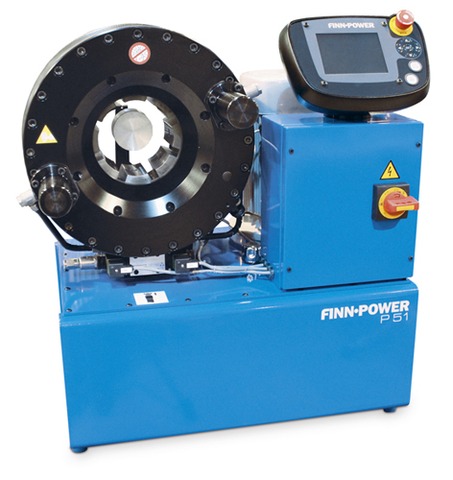

 P51
|

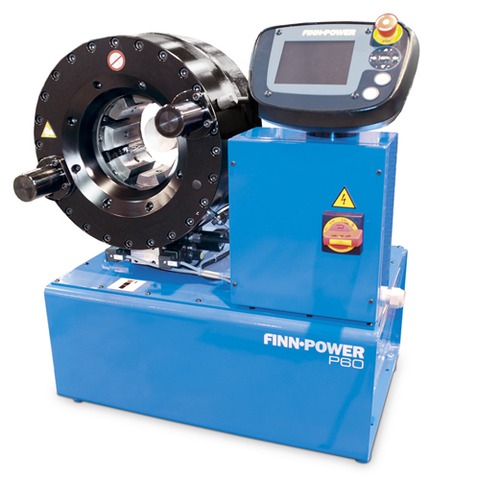

 P60
|
- Диапазон обжима указан со стандартными кулачками. Его можно увеличить специальными кулачками. Смотрите комплекты кулачков.
- Обжимов / час указано теоретически со шлангом ½, диаметром 10 мм.
- Максимальное открытие — это полный рабочий ход кулачка. Добавляйте это значение к минимальному диаметру обжима используемого комплекта кулачков. В результате получится максимальное открытие пресса при установленном комплекте кулачков.
- Опция «Инструмент контроля качества» доступна только при преминении кулачков P20, P32 и CC22.
- Опции «Ножная педаль» и «Электрическое устройство заднего упора» недоступны при контроле MS.
- Смотрите так же описание опций для оборудования Finn Power
| Параметры | P20X | 20 | P21 | P32X | 32 | P51 | P60 | |
| Диапазон обжима, мм | 10 – 61 | 10 – 87 | 10 – 87(124) | |||||
| Усилие, кН | 1370 | 2000 | 2800 | 2600 | ||||
| Обжимов в час (1-фазный / 3-фазный) | 340 | 250 / 850 | 230 | 200 / 850 | 720 | |||
| Макс. размер рвд, дюйм (гидравлический / промышленный) | 1,5 | 2 | 2,5 / 4 | |||||
| Комплект кулачков | P20 | P32 | ||||||
| Макс. открытие, мм | 25 | 34 | 33 | 46 | 64 | |||
| Эталонный кулачок, мм (D/L) | 84 / 80 | 99 / 80 | 140 / 120 | |||||
| Контроль | MS | MS / UC | MS | MS / UC | ||||
| Двигатель, кВт (при 12В / при 24 В) | 1.5 / 2.2 | 1.5 / 3 | 1.5 / 2.2 | 1.5 / 4 | 4 | |||
| Габариты, мм, ШxДxВ | 515x564x110 | 630x626x157 | 475x640x186 | 521x567x150 | 630x637x205 | 473x758x260 | ||
| Опции | Механическое устройство заднего упора, инструмент контроля качества | Механическое устройство заднего упора, ножная педаль, инструмент контроля качества, UC1, UC2 , сигнал ASCI | Механическое устройство заднего упора, инструмент контроля качества, ножная педаль, UC1, UC2, сигнал ASCI | Механическое устройство заднего упора, инструмент контроля качества | Механическое устройство заднего упора, инструмент контроля качества, ножная педаль, UC1, UC2, сигнал ASCI | |||
| В комплекте | Встроенный блок упр-я | Встроенный блок упр-я (MS), блок упр-я С1 (UC), электрическое устр-во заднего упора, счетчик UC | Встроенный блок упр-я (MS), электрическое устр-во заднего упора, счетчик UC | Встроенный блок упр-я | Встроенный блок упр-я (MS), блок упр-я С1 (UC), электрическое устр-во заднего упора, счетчик UC | Встроенный блок упр-я, электрическое устр-во заднего упора, счетчик UC | ||
| Масса, кг | 110 | 157 | 186 | 150 | 205 | 260 | ||
