Система подъёма речных барж «Река»

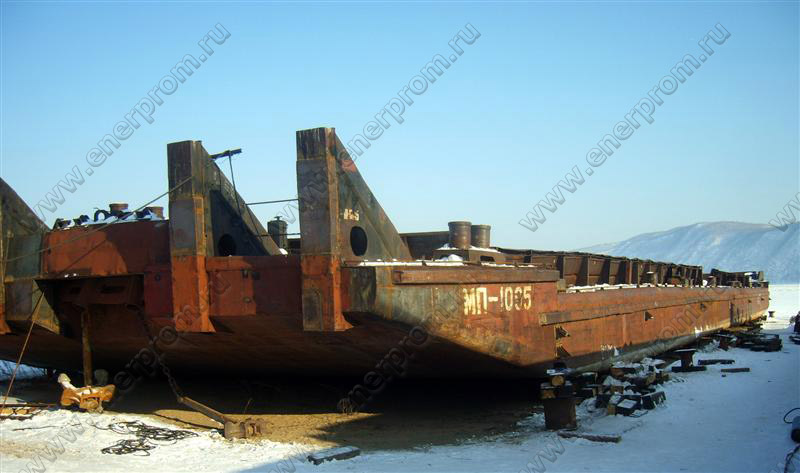

Система подъема «Энерпром» СПРС6/600 «Река» предназначена для подъема и установки на опорные элементы, на период ремонта, речных барж весом до 1100 т методом последовательных поперечных кренов с фиксацией поднятых бортов опорной шпальной решеткой.

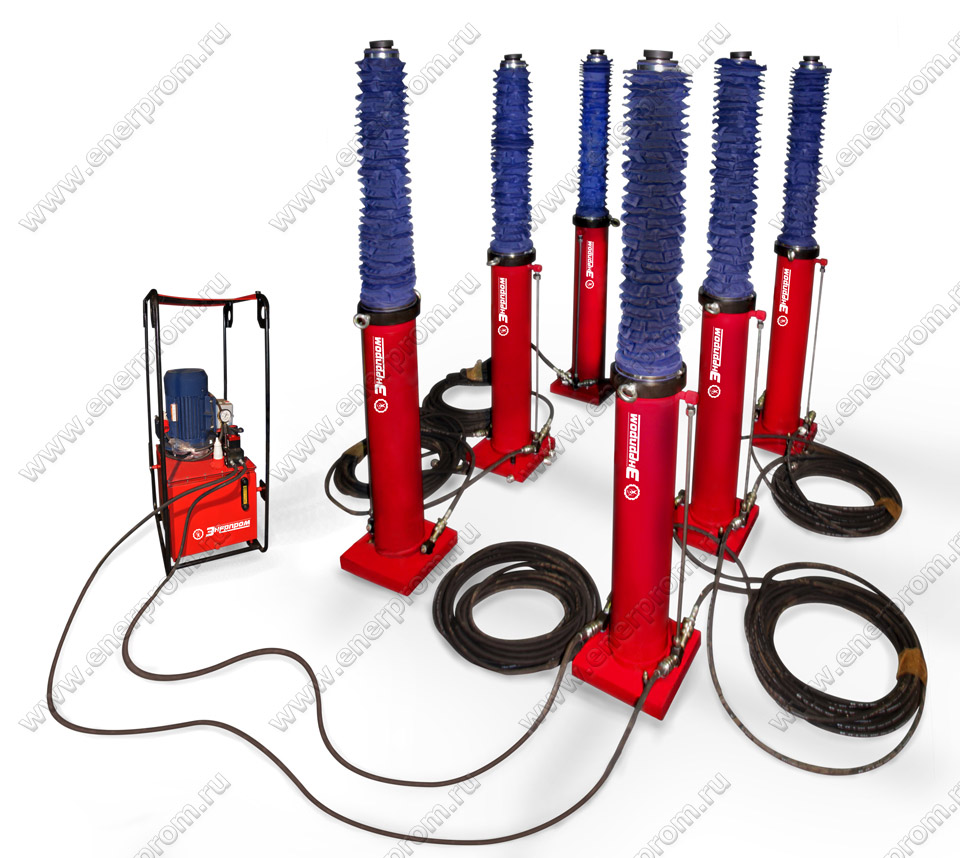

Система «Река» включает: насосную установку и шесть гидравлических домкратов проходного типа, параллельно подключенных к ней посредством РВД с быстроразъемными соединениями, поршневых и штоковых тройников.
Домкраты выполнены
- с гидравлическим возвратом поршня,
- с плавающей опорой,
- штока защищены чехлом,
- в нижней части корпуса установлены тройник штоковый с присоединенным патрубком штоковой полости и тройник поршневой.

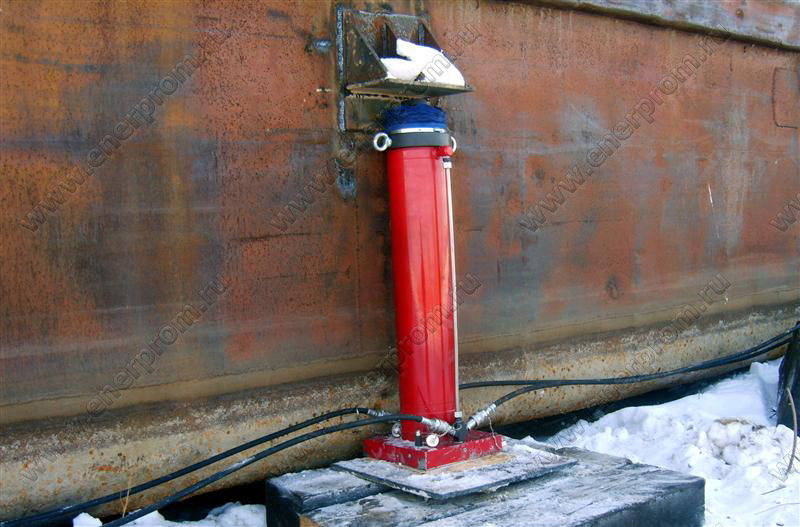

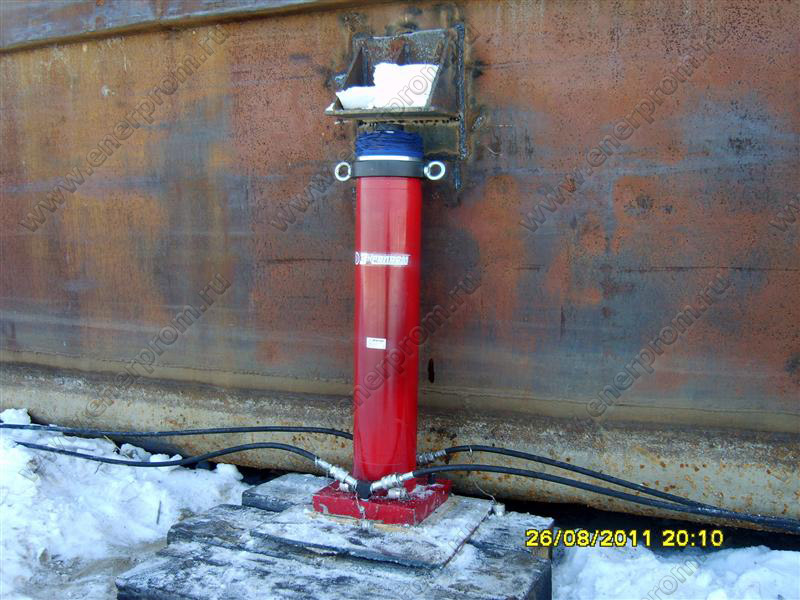

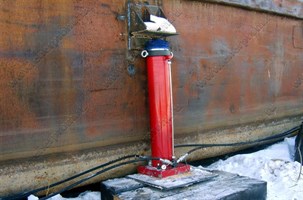

Для обеспечения устойчивости домкратов при работе к их корпусам приварены опорные плиты, в центральном отверстии которых установлены съемные гидрозамки, обеспечивающие безопасность выполнения работ в аварийных ситуациях.
В опорных плитах выполнены каналы и присоединительные отверстия для коммутации питающих и управляющих потоков гидросистемы, установлены предохранительные клапаны.
На верхней части домкратов смонтированы бандажные кольца с двумя грузовыми рым-болтами.

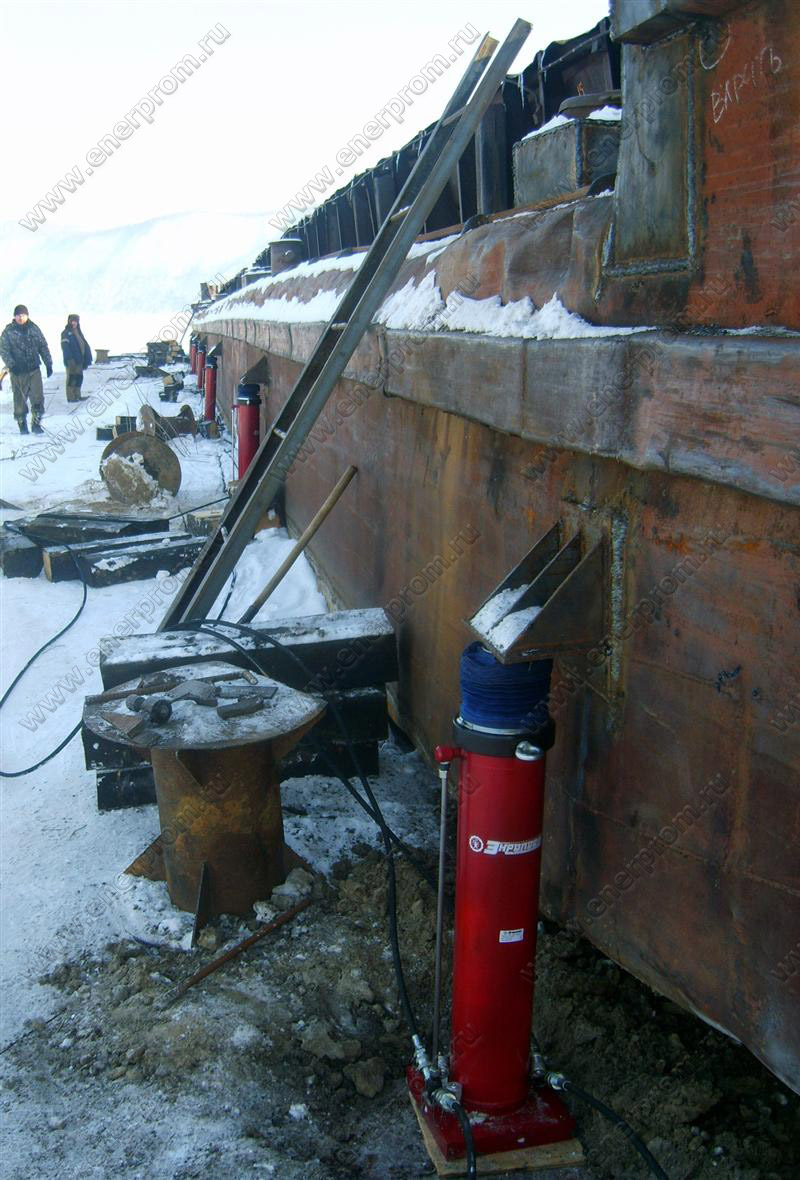

Подъем баржи выполняют в несколько циклов. Количество циклов зависит от требуемой высоты перемещения баржи.
После подъема баржи на требуемую высоту необходимо установить опорные страховочные элементы под ее днище.
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Срав- нить
|
Модель | Ном. давление, МПа | Время подъема баржи на 700 мм, мин | Ном. усилие, тс | Ход поршня, мм |
|
|
СПРС6/600 | 65 | 12,9 | 95x6=570 | 700 |
