Система контролируемого подъема резервуара



Система контролируемого подъема резервуара СКПР30-2200



Предназначена для строительства на месте монтажа ме­тодом «подращивания» стальных вертикальных резервуаров различных диаметров и вместимости.

Система модульного исполнения, включает:

- несколько гидравлических подъемных стоек с индивидуальным гидравлическим приводом;

- центральный пульт управления;

- комплект силовых кабелей и кабелей управления.

Количество гидравлических подъемных стоек зависит от размеров и веса строящегося резервуара.

Гидравлическая подъемная стойка состоит из:

- основания;

- гидроцилиндра;

- насосной станции;

- прочной силовой тяги;

- направляющего подшипникового узла;

- системы измерения высоты подъёма;

- кронштейнов крепления (технологического упора) к обечайке резервуара.

Стойки соединены последовательно силовым кабелем и кабелем управления.

Управление всей системы производится с центрального пульта, возможно управление с центрального пульта каждой стойкой отдельно. Также, управлять отдельной стойкой возможно со шкафа управления стойки. Оператор с центрального пульта наблюдает за высотой подъема каждой стойки и может корректировать высоту подъёма любой стойки в любой момент времени.

Система выполне­на в климатическом исполнении УХЛ категории размещения 1 по ГОСТ15150 и рассчитана для эксплуатации на открытом воздухе при прямом воздействии атмосферных осадков при температуре окружающей среды, ◦С, от -30 до +40. Рабочая жидкость: масло всесезонное гидравлическое ВМГЗ, ТУ 38.101479; МГЕ-10А, ОСТ 38. 01281

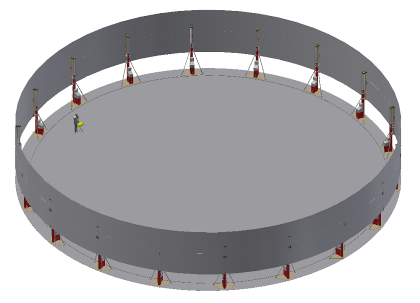

Общий вид системы контролируемого подъёма резервуаров







Технические характеристики



Параметры

Значения

Максимальное усилие одной стойки, тс

30

Высота подъема, мм

2200

Скорость подъема, мм/сек

2,2

Время полного подъема резервуара на высоту 2 200 мм, мин

16,7

Мощность электропривода встроенной в стойку насосной станции, кВт/напряжение электропитания, В

1,5/380

Габаритные размеры подъемной стойки в исходном состоянии, мм: высота/габариты опорной площадки, ДхШ

2730/1850х900

Масса одной стойки, не более, кг

900

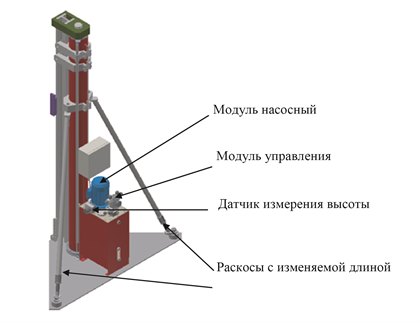

Общий вид стойки

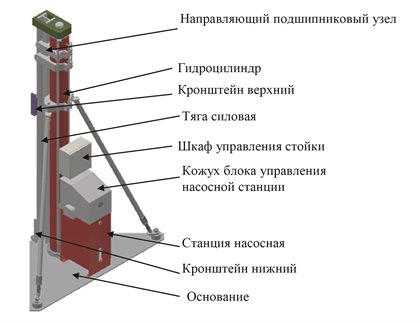

Общий вид со снятым кожухом блока управления

Преимущества системы монтажа резервуара ме­тодом «подращивания» на основе СКПР30-2200:

- отсутствие внешних рукавов высокого давления обеспечивает высокую степень безопасности работ;

- применяемость при строительстве, ремонте и демонтаже любых резервуаров;

- система измерения обеспечивает высокую точность монтажа;

- количество применяемых подъемных стоек зависит от полного веса резервуара и его диаметра (рекомендуется расстояние между стойками около 6м);

-возможно применение листов металла любой ширины до 2-х метров;

- управление системой осуществляется с центрального пульта одним оператором, возможно управление каждой стойкой отдельно;

- в процессе работ возможно корректировать высоту подъема каждой стойки по показаниям на мониторе пульта управления;

- установка стоек системы может осуществляться как внутри резервуара, так и снаружи;

- в системе предусмотрено предотвращение опускания стоек при отсутствии электроэнергии.



Пример заказа системы:

СКПР30-2200-18 Система контролируемого подъема резервуара, количество гидравлических подъемных стоек – 18 шт, максимальное усилие одной стойки – 30 т, максимальная высота подъёма-2200мм.

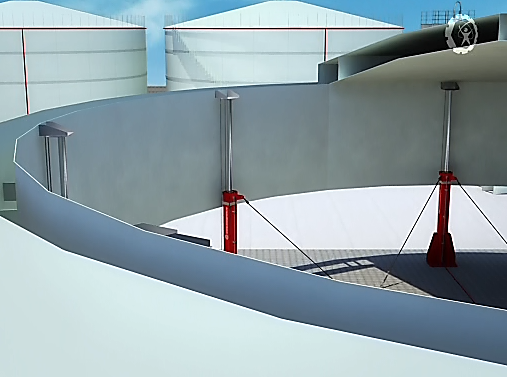

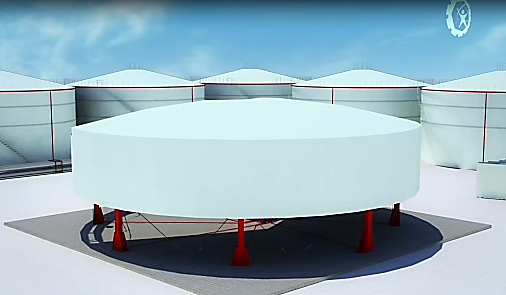

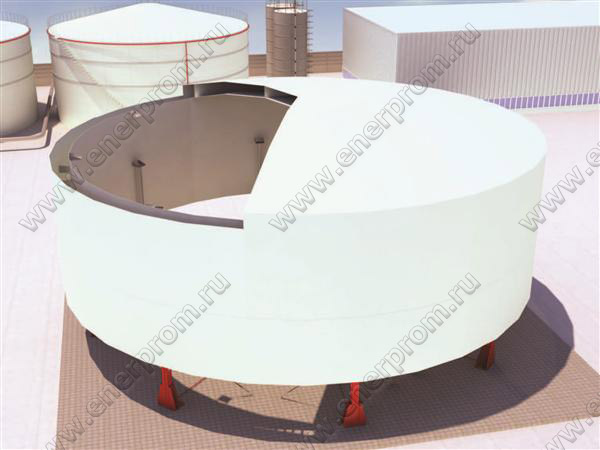

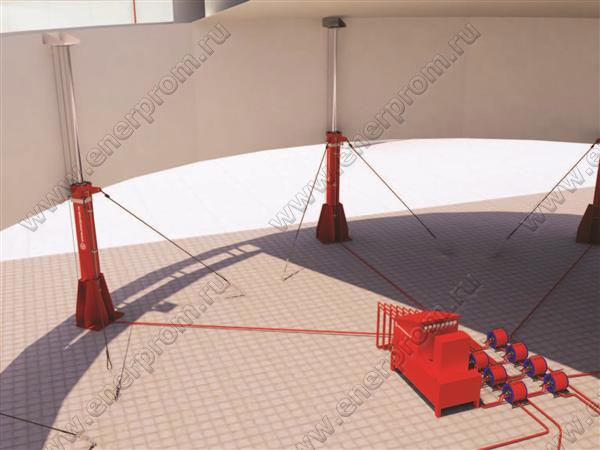

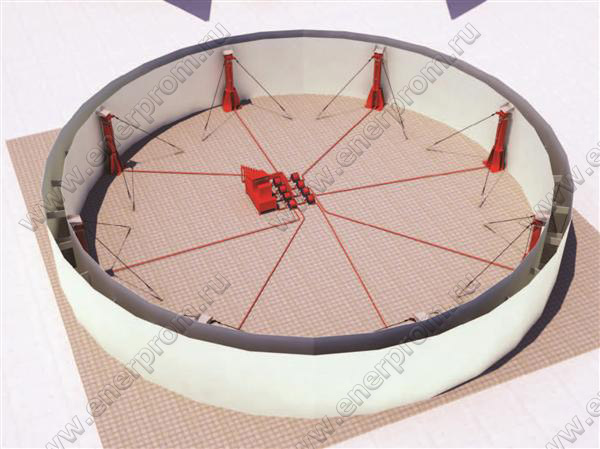

Иллюстрации для применения систем монтажа резервуаров методом «подращивания»

В настоящее время в России и странах СНГ выполняется и планируется к производству множество проектов в области нефтегазодобычи, нефтегазохимии, энергетики, требующих новых технических решений по строительству резервуаров вместимостью более10 000 м³.

К факторам, обуславливающим эффективность применения метода «подращивания», следует отнести выполнение основной части работ на уровне земли, что обеспечивает повышение производительности труда, качества работ, улучшение условий труда и безопасность производства работ. Этот метод пригоден для сооружения резервуаров практически любой вместимости
