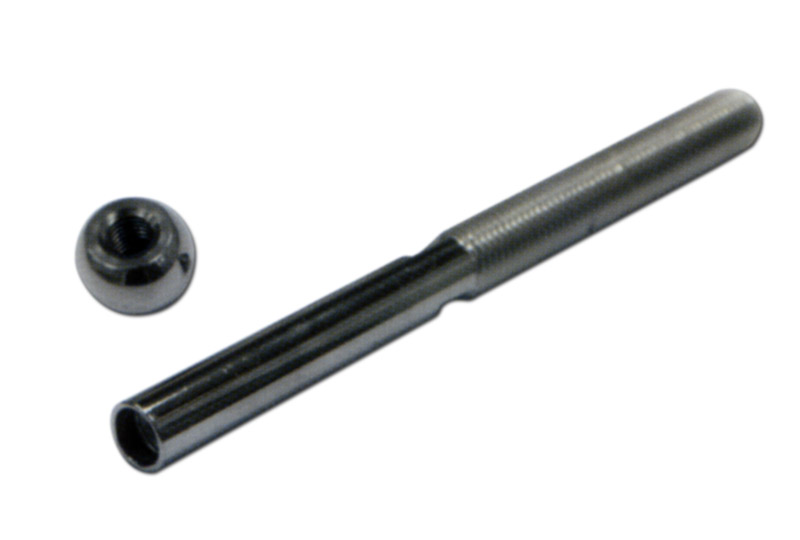

Резьбовые концевые обжимные муфты из нержавеющей стали
 |
 |
Предназначены для концевой заделки стальных канатов диаметром 3...25 мм холодной опрессовкой.
Длина резьбовой части муфты, тип и параметры резьбы выполняются по заказу.
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Срав- нить
|

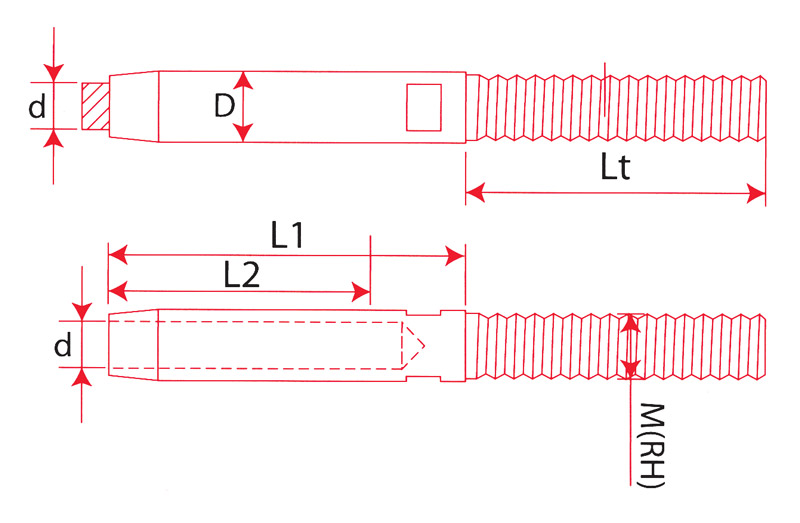

Модель | d, мм | L2, мм | L1, мм | Lt, мм | D, мм | dv, мм | M, мм |
|
|
В908S-003 | 3 | 38 | 52 | 35 | 6.35 | 3.3 | М6 |
|
|
В908S- 004 | 4 | 45 | 60 | 40 | 7.5 | 4.3 | M8 |
|
|
В908S -005 | 5 | 51 | 67 | 50 | 9 | 5.3 | M10 |
|
|
В908S-006 | 6 | 64 | 82 | 60 | 12.7 | 6.3 | M12 |
|
|
В908S-007 | 7 | 70 | 90 | 65 | 14 | 7.3 | M14 |
|
|
В908S-008 | 8 | 90 | 115 | 70 | 16 | 8.3 | M16 |
|
|
В908S-010 | 10 | 110 | 135 | 80 | 18 | 10.5 | M20 |
|
|
В908S- 012 | 12 | 135 | 160 | 85 | 20 | 12.5 |
|
|
|
В908S-014 | 14 | 155 | 180 | 100 | 25 | 15 | M24 |
|
|
В908S-016 | 16 | 180 | 210 | 110 | 28 | 17 | M27 |
|
|
В908S-019 | 19 | 210 | 240 | 130 | 35 | 20 | M30 |
|
|
В908S-022 | 22 | 245 | 275 | 150 | 40 | 23.5 | M39 |
|
|
В908S-025 | 25 | 290 | 320 | 160 | 45 | 28 | M42 |
