Резьбовые обжимные концевые муфты
Длина резьбовой части муфты, тип и параметры резьбы выполняются по заказу.
По заказу, муфта может быть изготовлена из нержавеющей стали.
Для просмотра дополнительных параметров покрутите колесиком мышки на таблице
|
Срав- нить
|

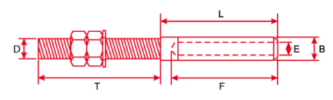

Модель | Диаметр каната, дюйм | Диаметр каната, мм | B, мм | Ширина E, мм | F, мм | Длина L, мм | T, мм | D, мм | Ø ствола муфты после опрессовки, мм |
|
|
В908-06 | 1/4 | 6,35 | 12,7 | 6,86 | 54,1 | 62,99 | 50,04 | М12 | 11,68 |
|
|
В908-08 | 5/16 | 7,94 | 19,56 | 8,64 | 81,03 | 89,92 | 59,94 | М16 | 18,03 |
|
|
В908-10 | 3/8 | 9,53 | 10,41 | М20 |
|||||
|
|
В908-11 | 7/16 | 11,11 | 24,89 | 12,19 | 107,95 | 119,13 | 80,01 | 23,11 |
|
|
|
В908-13 | 1/2 | 12,7 | 13,97 | М24 |
|||||
|
|
В908-14 | 9/16 | 14,29 | 31,75 | 16 | 134,11 | 149,1 | 100,08 | 29,46 |
|
|
|
В908-16 | 5/8 | 15,88 | 17,02 | М27 |
|||||
|
|
В908-19 | 3/4 | 19,05 | 39,37 | 20,32 | 162,05 | 183,9 | 150,11 | М30 | 36,07 |
|
|
В908-22 | 7/8 | 22,23 | 43,18 | 23,88 | 188,98 | 212,09 | М39 | 39,37 |
|
|
|
В908-26 | 1 | 25,4 | 50,29 | 26,92 | 214,88 | 244,09 | 160,02 | М42 | 45,72 |
|
|
В908-28 | 1-1/8 | 28,58 | 57,15 | 30,23 | 242,06 | 273,05 | 180,09 | М48 | 52,07 |
|
|
В908-32 | 1-1/4 | 31,75 | 64,26 | 33,78 | 270 | 297,94 | М56 | 58,42 |
|
|
|
В908-36 | 1-3/8 | 34,93 | 71,12 | 36,83 | 295,4 | 326,9 | 199,9 | М60 | 65,02 |
|
|
В908-38 | 1-1/2 | 38,1 | 78,23 | 40,13 | 323,09 | 355,09 | 230,12 | М64 | 71,37 |
|
|
В908-45 | 1-3/4 | 44,45 | 86,11 | 47,24 | 377,95 | 411,99 | 249,94 | М70х6 | 78,23 |
|
|
В908-50 | 2 | 50,8 | 100,08 | 54,1 | 431,04 | 479,04 | 299,97 | М80х6 | 90,42 |
|
|
В908-57 | 2-1/4 | 57,15 | 113,03 | 59,94 | 489,97 | 532,89 | М90х6 | 102,11 |
