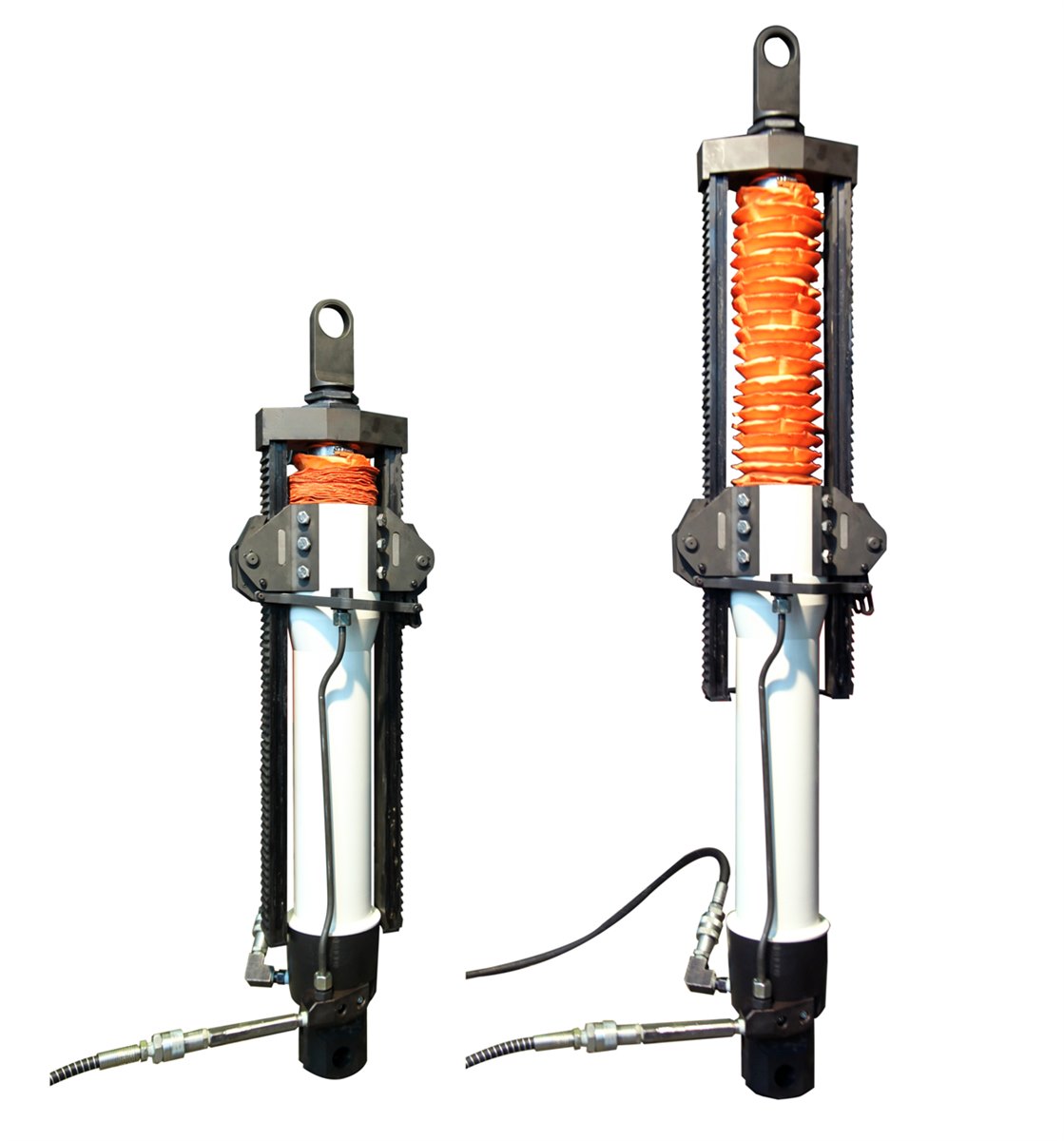

Гидроцилиндры с храповым механизмом

Гидроцилиндры с автоматическим механическим стопорением храповым механизмом предназначены для подъёма и перемещения особо ответственных грузов (объектов), когда нужна высокая точность перемещения и надежность удержания груза. Храповой механизм позволяет фиксировать шток гидроцилиндра в промежуточных положениях (шаг фиксации 12 мм), а также оставить груз в поднятом состоянии на длительное время, в т.ч. при отключенной насосной станции, что обеспечивает безопасность работ. Микропереключатель ограничения хода, у моделей ГЦ5х460Хр и ГЦ8х460Хр, позволяет не допустить выход штока гидроцилиндра в крайнее выдвинутое положение и предотвратить передачу развиваемой поршнем нагрузки на втулку.

Изделие выполнено в климатическом исполнении УХЛ 4 по ГОСТ15150-69.

Рабочая жидкость – ВМГЗ ТУ38.101479-86, МГЕ-10А ОСТ38 01281-82. Диапазон рабочих температур, °С, от -40 до +40.

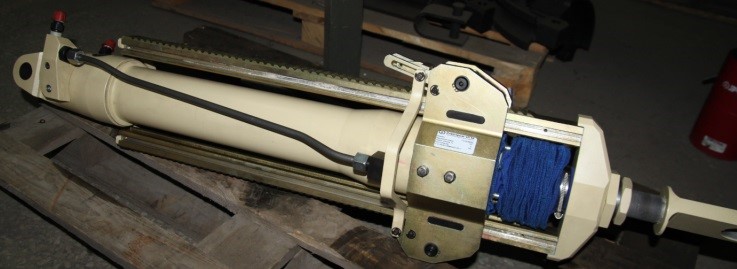

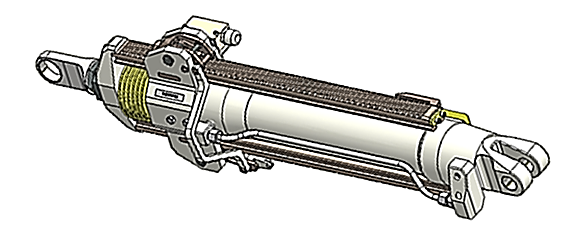

Основными составными частями изделия являются:

• гидроцилиндр с гидравлическим возвратом поршня;
• храповой механизм;
• микропереключатель ограничения хода;
• сильфон для защиты штока.

Шаг зубьев на скалке храпового механизма (шаг фиксации) 12 мм.

Перемещение поршня гидроцилиндра осуществляется за счет усилия, возникающего при подаче рабочей жидкости под давлением в поршневую полость.

Возврат поршня в исходное положение осуществляется нагнетанием гидравлической жидкости в штоковую полость гидроцилиндра, предварительно вывести из зацепления фиксаторы храпового механизма.

МоделиГЦ5х460Хр и ГЦ8х460Хр разработаны и изготовлены по заказу ОАО «МЕЖДУНАРОДНЫЙ АЭРОПОРТ ИРКУТСК» и производителя аэродромной техники и оборудования ООО «ПО ТЕХИНКОМ», г. Ростов- на- Дону.

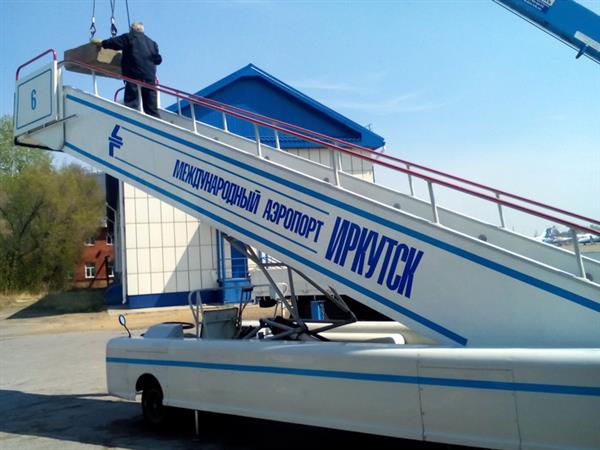

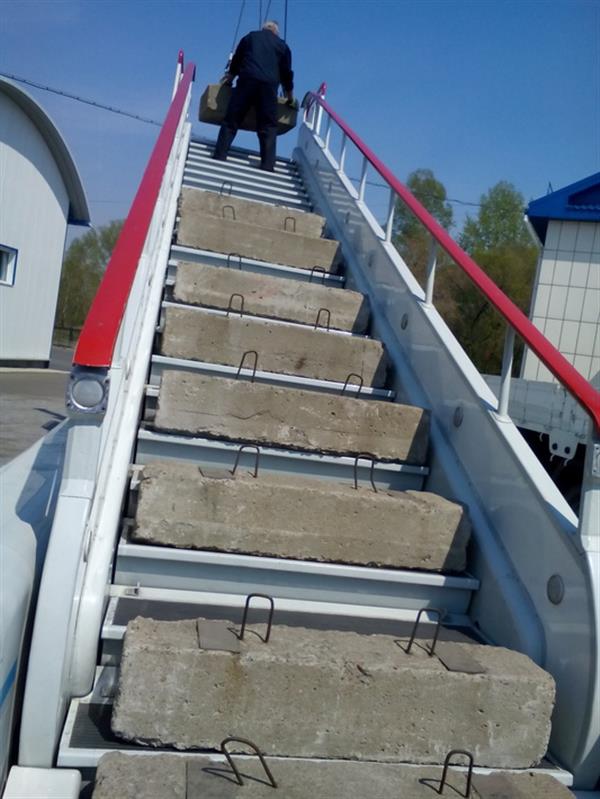

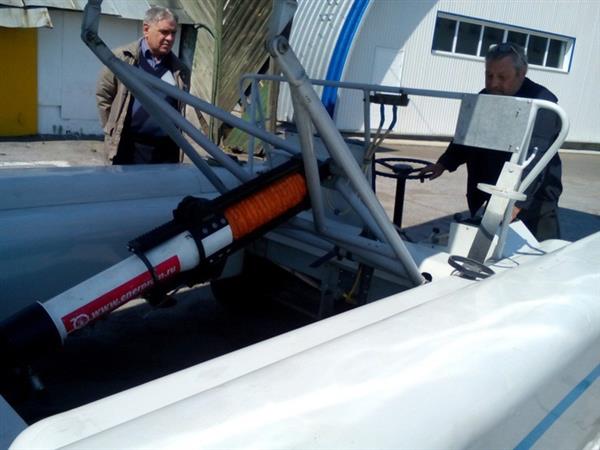

Фото в работе:
